Manuel Lectron Niveau 1

Sommaire

Contenu de l'emballage

  • 1 x Chargeur de voiture électrique portable
  • 1 x Manuel d'utilisation

Consignes de sécurité

  • Il est recommandé que les prises électriques pour votre chargeur soient installées par un électricien agréé et qualifié. Pour éviter des blessures graves ou la mort, l'installation doit être conforme aux dispositions du National Electric Code (NEC) et à tous les codes locaux. En cas de conflit entre les codes locaux et le NEC, les codes locaux prévaudront.
  • Ce produit doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre offre un chemin de moindre résistance au courant électrique afin de réduire le risque de choc électrique. Ce produit comprend un cordon équipé d'un conducteur de mise à la terre et d'une fiche de mise à la terre. La fiche doit être insérée dans une prise appropriée, correctement installée et mise à la terre conformément à tous les codes et ordonnances locaux.
  • Ne PAS FAIRE TOMBER le chargeur ou le coupleur (voir l'image dans la section Composants du chargeur ci-dessous).
  • Si la fiche de sortie se sépare du module de chargeur ou du coupleur de charge, NE TENTEZ PAS DE RÉPARER LE CÂBLE VOUS-MÊME. Contactez le service client LECTRON - contact@ev-lectron.com - pour obtenir de l'aide.
  • Lors de l'utilisation de votre chargeur, les précautions de base doivent toujours être suivies, y compris les suivantes :
    • Lisez les avertissements figurant sur l'étiquette du cordon du chargeur avant d'utiliser le chargeur pour la première fois. Lisez toutes les instructions de ce guide avant d'utiliser ce chargeur.
    • N'utilisez jamais le chargeur avec une rallonge.
    • N'utilisez jamais le chargeur avec un adaptateur secteur.
    • Risque de choc électriqueRisque de choc électrique – assurez-vous que la fiche est entièrement insérée dans la prise murale afin qu'aucune surface de lame ne soit exposée.
    • Les enfants doivent être surveillés à proximité du chargeur lorsqu'il est branché.
    • Pour réduire le risque d'incendie, connectez-vous uniquement à un circuit doté d'une protection maximale de 20 ampères contre les surintensités de circuit de dérivation.

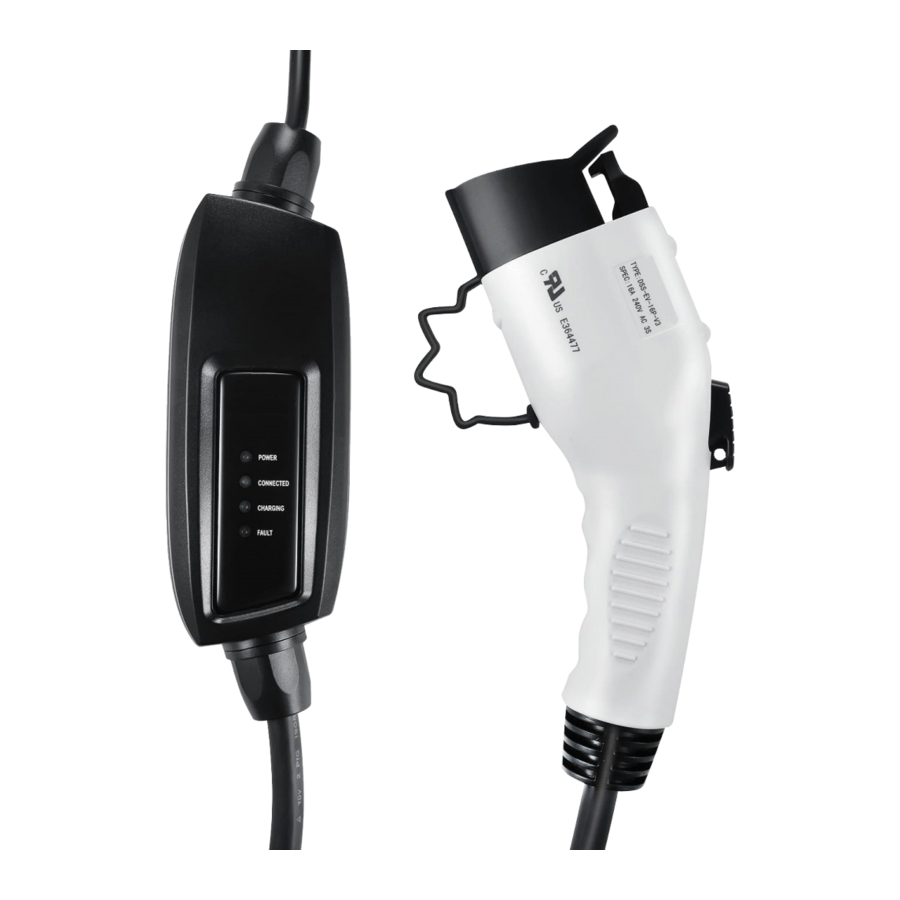

Composants du chargeur

Vue d'ensemble des composants du chargeur

Chargement de votre véhicule

Remarque :
Assurez-vous que la voiture est stationnée et que le moteur est éteint.

  1. Insérez le chargeur dans une prise murale appropriée.
    Chargement de votre véhicule - Étape 1
  2. Les voyants « Alimentation » et « Connecté » s'allumeront et resteront fixes pour indiquer que le chargeur reçoit du courant alternatif et est prêt à l'emploi.
  3. Branchez le coupleur de charge dans la prise de charge de votre véhicule jusqu'à ce qu'il s'enclenche. Une fois verrouillé, le coupleur de charge ne se désengagera pas tant que le bouton de déverrouillage n'aura pas été pressé manuellement.
    Chargement de votre véhicule - Étape 2
  4. Le chargement commence automatiquement. L'alimentation sera fournie en fonction de la demande du véhicule. Pendant le chargement, le voyant de charge clignotera en continu. Vérifiez toujours l'état de charge du véhicule en consultant le tableau de bord de votre véhicule.
  5. Lorsque le véhicule est entièrement chargé, le voyant de charge restera fixe. Votre véhicule dispose d'une "jauge de tableau de bord" qui permet de vérifier que le véhicule est entièrement chargé. Reportez-vous au manuel du propriétaire du véhicule pour connaître l'emplacement de la jauge sur votre tableau de bord.
    Chargement de votre véhicule - Étape 3
  6. Débranchez le chargeur une fois la charge terminée en appuyant sur le bouton de déverrouillage du coupleur de charge et en le retirant du véhicule.
    Chargement de votre véhicule - Étape 4

Dépannage

Veuillez vous référer à ce guide de dépannage pour trouver des solutions possibles aux erreurs ou difficultés courantes lors du chargement de votre véhicule à l'aide du chargeur portable.

Problème Cause possible Solution
Le voyant de charge ne s'allume pas. Pas d'alimentation électrique du chargeur.
  1. Vérifiez le disjoncteur et les autres charges du circuit.
  2. Essayez une autre prise murale.
  3. Assurez-vous que le module de chargeur (et l'adaptateur si vous fonctionnez en mode 120 VCA) est entièrement inséré dans la prise murale.
Défaillance interne du chargeur. Contactez le service client Lectron à contact@ev-lectron.com pour obtenir de l'aide.
Le véhicule ne se charge pas.
Le voyant de défaut reste fixe.		 Le coupleur de charge n'est pas inséré dans le véhicule.
  1. Inspectez le coupleur de charge.
  2. Retirez le coupleur de charge du véhicule, puis réinsérez-le dans la prise du véhicule jusqu'à ce qu'il s'enclenche.
Le véhicule n'est pas en état d'accepter une charge. Vérifiez que le minuteur de charge du véhicule est réglé pour permettre le chargement. Reportez-vous au manuel du propriétaire du véhicule pour les instructions du minuteur de charge.
Erreur de communication entre le chargeur et le véhicule. Contactez le service client Lectron pour obtenir de l'aide.
Le voyant de défaut clignote rapidement. Défaut de service public.
  1. Débranchez le module de chargeur de la prise murale, puis rebranchez-le.
  2. Si le problème persiste, faites inspecter le circuit de terre de la prise murale par un électricien qualifié.
Au-dessus de la limite de température.
Cas :
  1. La température est trop élevée. Le chargeur redémarrera le chargement une fois refroidi.
  2. Le câblage de la maison/de la prise peut être défectueux.
  1. Inspectez le module de chargeur pour détecter toute surchauffe.
    1. Débranchez soigneusement le module de chargeur de la prise murale et laissez-le refroidir.
    2. Si le problème persiste, contactez le service client Lectron à contact@ev-lectron.com pour obtenir de l'aide.
  2. Débranchez le chargeur de la prise murale.
  3. Faites inspecter la prise murale et l'adaptateur par un électricien qualifié.

Spécifications

Alimentation d'entrée 110-120V (NEMA 5-15)
Plage de tension 110-120V AC (NEMA 5-15)
Fréquence 60 Hz
Courant maximal 16A
Longueur du câble 5,5 m (18') de câble. Longueur totale atteignable de 6,4 m (21')
Fiche NEMA 5-15 Plug
Connecteur VE SAE-J1772
Dimensions 24 cm (9,45') x 8,9 cm (3,5') x 6 cm (2,4')
Poids 2,1 kg (4,6 lbs)
Température de fonctionnement -30°C à +50°C (-22°F à +122°F)
Certification cULus lited, FCC Part 15 Class B

Pour plus d'informations, visitez : www.ev-lectron.com
ou contactez-nous à contact@ev-lectron.com
