CREE LIGHTING CONNECTED MAX Manuel

MESURES DE SÉCURITÉ IMPORTANTES

Lors de l'utilisation d'équipements électriques, des précautions de sécurité de base doivent toujours être suivies, y compris les suivantes :
LISEZ ET SUIVEZ TOUTES
LES INSTRUCTIONS DE SÉCURITÉ

1. Avant d'installer les commandes murales, coupez l'alimentation au disjoncteur.
2. Ces commandes murales doivent être installées conformément aux codes nationaux et locaux du bâtiment et aux codes de câblage électrique, y compris les méthodes de câblage et les connexions de câblage. Si vous n'êtes pas familiarisé avec ces codes et exigences, consultez un électricien qualifié.
3. Utilisation en intérieur uniquement et adapté aux emplacements humides
4. Toute modification de ces appareils non expressément approuvée par le fabricant pourrait annuler votre autorisation d'utiliser cet équipement.

CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE

• Tension : 120-277V, 60Hz
• Profondeur dans le mur : 1.5"
• Pour faciliter l'installation, Cree recommande l'utilisation d'une boîte murale profonde.
• NE PAS UTILISER AVEC DES PLAQUES FRONTALES MÉTALLIQUES.
• Type 1 enclosure & IP20 Utilisation en intérieur

• Limite de température de fonctionnement de la commande : 0 à 35C
• Fonction du panneau pour Cree Connected Bulb avec Connected Max LED light bulbs
• Degré de pollution 2 Convient pour une circulation d'air domestique normale
• Tension de choc nominale : 4000 V

DESCRIPTION DE L'UNITÉ

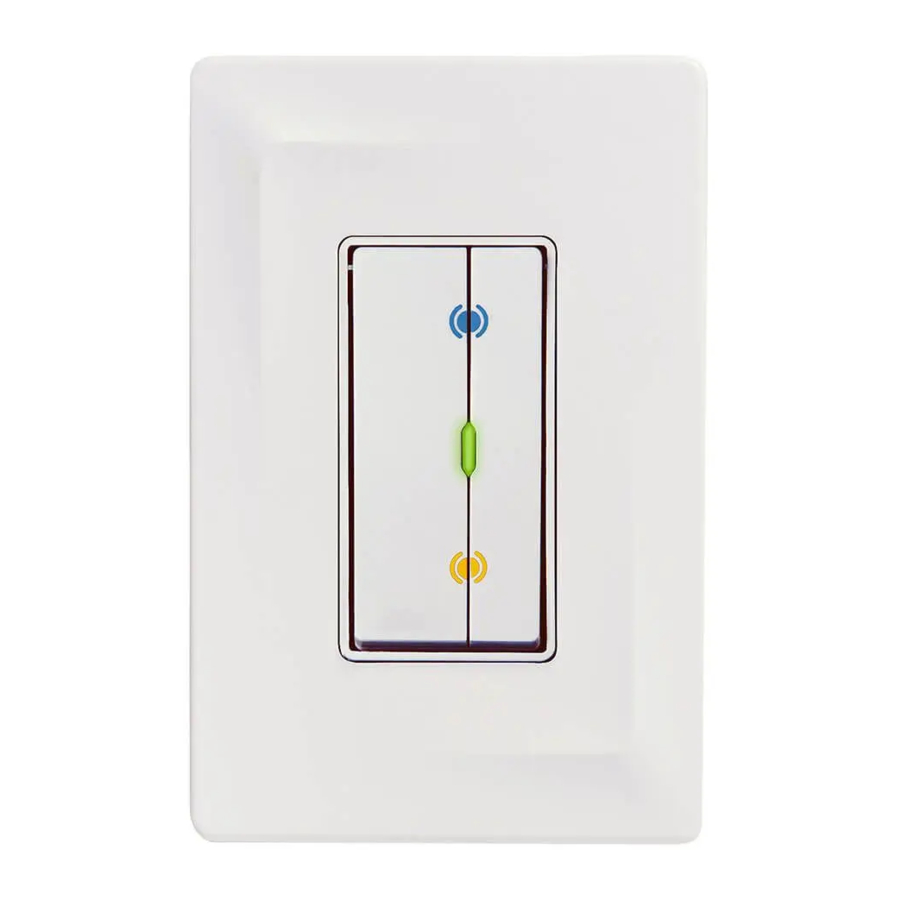

Le gradateur mural Connected Max pour une utilisation avec les lampes Connected Max. Le gradateur mural Connected Max offre le contrôle de l'activation, de la désactivation, de la gradation et le réglage de la couleur.

TYPES DE CHARGES
Le gradateur mural Connected Max ne prend en charge que les ampoules LED Connected Max.

CONTENU DE LA BOÎTE:

• Smart In-Wall Dimmer + Tunable Controller
• • (3) Capuchons de connexion
• • (2) Vis
• Manuel de l'utilisateur
  Plaque murale non incluse
  Fonctionne uniquement en configuration unipolaire et nécessite un fil neutre.

FONCTIONNALITÉS DU GRADATEUR

• Le gradateur mural prend en charge les commandes d'activation, de désactivation, de gradation et de couleur. La couleur est ajustée vers le haut en appuyant simultanément sur les boutons On (Marche) et Dimming Up (Augmentation de la luminosité). La couleur est ajustée vers le bas en appuyant simultanément sur les boutons Off (Arrêt) et Dimming Down (Diminution de la luminosité). Voir la Figure 1.


INSTALLATION
REMARQUE : Pour faciliter l'installation, Cree Lighting recommande d'utiliser une boîte murale profonde.

1. Coupez l'alimentation du circuit en mettant le disjoncteur sur OFF (Arrêt) avant l'installation.
2. Si nécessaire, retirez la plaque murale et l'interrupteur existants.
3. Dénudez les fils existants sur ½". Si deux fils doivent être connectés au même terminal sur l'appareil Cree, les deux fils doivent être du même calibre (12AWG ou 14AWG).
4. Raccordez les fils d'alimentation LINE (Ligne) (noir), NEUTRAL (Neutre) (blanc) et GND (Terre) (vert ou nu) aux fils conducteurs correspondants de l'appareil, comme illustré à la Figure 2.

5. Mettez le disjoncteur sur ON (Marche).
6. Appuyez et maintenez le bouton ON (Marche). La LED bleue devrait clignoter en continu. Si la LED bleue ne répond pas avec la séquence de clignotement, veuillez suivre les instructions de dépannage.

INSTRUCTIONS D'APPARIEMENT DU GRADATEUR

1. Téléchargez l'application gratuite (Recherchez Cree Lighting).
2. • Activez le Bluetooth sur votre appareil.
   • Appairez les lumières
     • Suivez les instructions étape par étape à l'écran pour appairer les lumières.
3.
   Appairer le gradateur aux lumières

• Éteignez et rallumez la lumière.
• Appuyez et maintenez le bouton ON (Marche) (environ 5 sec). La LED bleue devrait clignoter en continu. L'icône du gradateur apparaîtra sur l'application, touchez l'icône du gradateur. Saisissez un nom. Touchez le bouton "Assign Light" (Assigner la lumière) et ajoutez la lumière.
  Configuration guidée :
  Suivez les instructions étape par étape à l'écran "How to Use" (Comment utiliser) pour configurer chaque bouton.
  Réinitialiser le gradateur :
  Ouvrez l'application, touchez l'icône de l'interrupteur gradateur dans l'application. Touchez l'icône de configuration dans le coin supérieur droit, touchez l'icône "Remove Device" (Supprimer l'appareil), touchez "Disconnect and Wipe Data" (Déconnecter et effacer les données). Vérifiez que l'icône de l'interrupteur gradateur n'est pas affichée dans l'application, cela signifie que la réinitialisation du gradateur est terminée.
  NETTOYAGE
  Nettoyez à l'aide d'un chiffon humidifié uniquement avec de l'eau et un peu de détergent doux. L'utilisation de solvants ou de nettoyants à base d'hydrocarbures peut causer des dommages permanents.

Dépannage

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger CREE LIGHTING CONNECTED MAX Manuel
