Manuel BitFenix NOVA

Sommaire

Accessoire :

• 10x vis de carte mère (6-32)
• 3x entretoises de carte mère (6 entretoises sont intégrées au plateau de la carte mère)
• 16x vis de disque dur 3.5"
• 4x vis de disque dur/SSD 2.5"
• 3x vis de panneau avant
• 1x haut-parleur

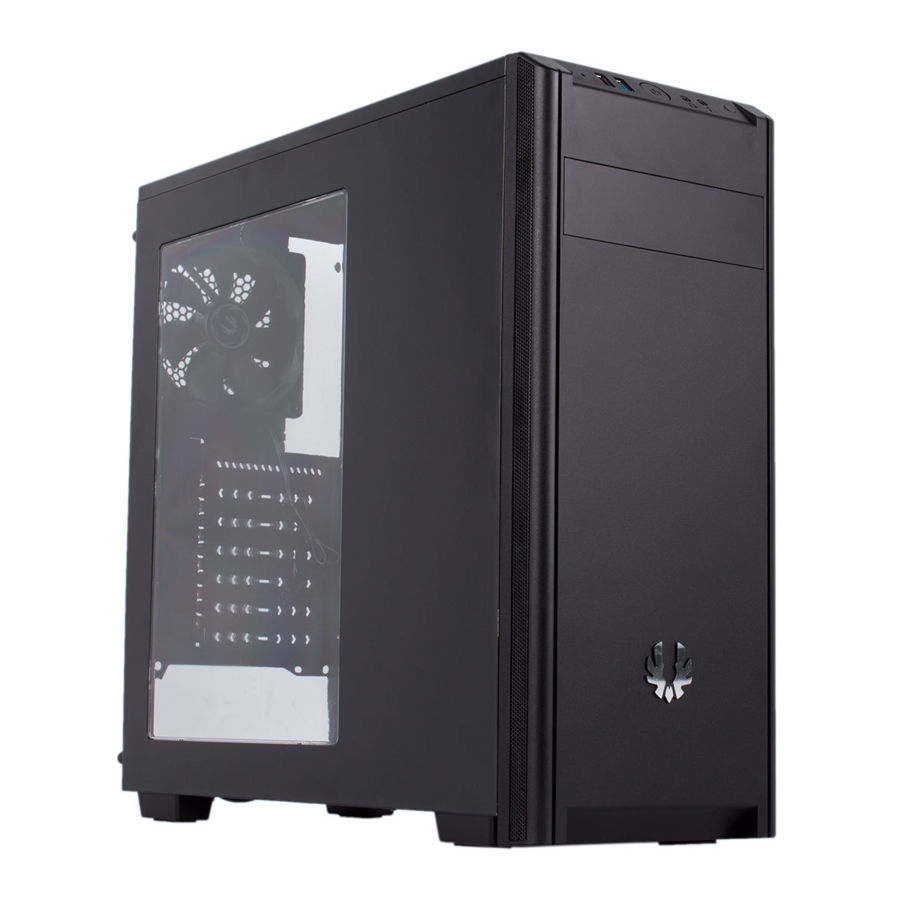

Vue d'ensemble

1. Panneau avant
2. Filtre à poussière
3. Ventilateur (120 mm)
4. Clip pour lecteur optique
5. Panneau latéral
6. Panneau fenêtre

Installation de base

Comment retirer les panneaux latéraux

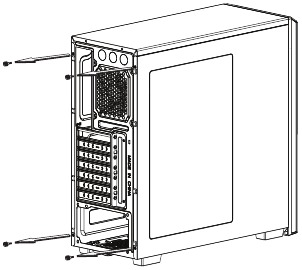

1. Retirez les vis moletées

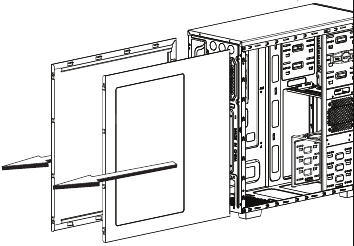

2. Faites glisser les panneaux latéraux vers l'arrière du boîtier


Comment retirer/nettoyer les filtres à poussière de l'alimentation

AVANT
Retirez le panneau avant

DESSOUS
Tirez le filtre à poussière de l'alimentation loin du boîtier pour le retirer

Installation de disques 3.5"

1. Faites glisser le disque dans la baie de lecteur

2. Fixez avec des vis (pour un support supplémentaire, retirez le panneau latéral droit et installez également des vis sur le côté droit)


Installation de disques 2.5"

1. Faites glisser le disque dans la baie de lecteur

2. Fixez avec des vis (pour un support supplémentaire, retirez le panneau latéral droit et installez des vis sur le côté droit également)


Installation du ventilateur avant

Retirez le panneau avant et installez jusqu'à deux ventilateurs de 120 mm.

Installation du ventilateur arrière

Installez jusqu'à deux ventilateurs de 120 mm.

Installation de l'alimentation/du cache d'alimentation

1. Poussez le cache d'alimentation vers le haut et faites-le glisser vers la droite.

2. Insérez votre alimentation et fixez-la avec les vis d'alimentation (6.32-Hex).


Installation de lecteurs 5.25 "

1. Retirez le cache du lecteur

2. Faites glisser le lecteur dans la baie de lecteur

3. Pincez et tirez le mécanisme de verrouillage du lecteur


Panneau de commande

1. LED du disque dur (rouge)
2. LED d'alimentation (blanc)
3. USB 2.0x1 / USB 3.0x1
4. Bouton d'alimentation
5. Prise casque
6. Prise microphone
7. Bouton de réinitialisation
