Manuel Hakko Electronics FX-888D

Introduction

• Modèle numérique au prix d'un modèle analogique
• Dispose d'un mode d'ajustement, d'un mode préréglé et d'une fonction de mot de passe
• Conception à pointe/chauffage séparables offrant un excellent rapport qualité-prix
• Prend en charge lesystème N₂.

Spécifications

Modèle n° FX888D
Consommation électrique 70W
Plage de température 200-480ºC
Stabilité de la température ±1ºC à température de ralenti

• Station

  Tension de sortie	AC 26V
  Dimensions	100(W)×120(H)×120(D)mm
  Poids	1.2kg

• Fer à souder

  Consommation électrique	65W (26V)
  Résistance pointe-terre	<2
  Potentiel pointe-terre	<2mV
  Pointe standard	Shape-B (No. T18-B)
  Élément chauffant	Chauffage céramique
  Longueur du cordon	1.2m
  Longueur totale	217mm (avec pointe B)
  Poids	46g (avec pointe B)

* Longueur et poids (sans cordon)

Liste de colisage

*Nettoyeur en caoutchouc vendu séparément.

Fonctionnalités

Technologie numérique fiable par HAKKO – Présentation du HAKKO FX-888D
Excellente récupération thermique

• La puissance du chauffage a été augmentée de 30 % par rapport à celle des modèles conventionnels HAKKO 936・937. Le FX-888D offre également une excellente récupération thermique en utilisant des pointes de la série T18 pour leur formidable conductivité thermique.
  Ceci permet de souder à une température de consigne plus basse et de réduire l'impact thermique sur les composants ainsi que l'oxydation de la pointe qui peut raccourcir sa durée de vie.

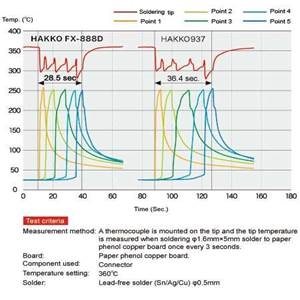

• Graphique de récupération thermique
  Le temps de montée à 350°C est 20 secondes plus rapide et la chute de température de la pointe est réduite pendant le travail continu.

• Graphique de comparaison des performances du HAKKO FX-888D avec les stations conventionnelles Permet de réduire le temps nécessaire pour le même travail et d'améliorer considérablement l'efficacité du travail.
  Conçu pour être convivial

• Encombrement réduit
  Le corps compact de la station ne nécessite qu'un espace de 100 (L) x 120 (P) mm. De plus, les points de contact avec le sol sont positionnés aussi près que possible du bord extérieur du corps pour améliorer la stabilité et rendre la station difficile à renverser.
• Utilisation simple et facile
  Avec seulement deux boutons de commande UP et ENTER au centre, l'utilisation est simple et facile. Même si vous n'êtes pas familier avec le fonctionnement des machines, vous pouvez l'utiliser sans difficulté.
• Support de fer avec toutes les fonctions
  Un support de fer de la même couleur que la station de soudage est fourni en kit. Le support de fer hautement fonctionnel améliore non seulement la facilité d'utilisation, mais apporte également une cohérence visuelle à l'environnement de travail.

  Bleu et jaune


Gestion stricte de la température

• Affichage numérique
  L'affichage numérique du FX-888D permet de vérifier facilement la température de consigne en un coup d'œil.

• Fonction de mot de passe
  Les réglages peuvent être verrouillés à l'aide d'un mot de passe pour éviter toute modification inattendue. Bien sûr, il est possible de restreindre toutes les modifications de réglage ou d'empêcher les utilisateurs de passer à des modes particuliers. Cela vous permet de choisir un style d'utilisation le mieux adapté à votre environnement de travail.
• Mode préréglé
  Cette fonction est très pratique lorsque vous souhaitez modifier la température de consigne pour l'adapter à une pièce, un composant ou une forme de pointe particulière. Il suffit de sélectionner la température souhaitée parmi une sélection de températures préréglées enregistrées à l'avance. (Jusqu'à 5 températures préréglées peuvent être enregistrées.) Le mode préréglé peut vous épargner des tracas et améliorer la maniabilité.

• Mode d'ajustement
  L'ajustement de la température* est une partie essentielle de tout système strict de contrôle qualité. Avec le mode d'ajustement, ce qui était une procédure fastidieuse est maintenant aussi simple que d'entrer la température de pointe mesurée dans le FX-888D.
  *Ajustez la température de la pointe pour qu'elle corresponde à la température de consigne dans le cas où il y a une différence entre ces températures due à la forme de la pointe, au remplacement du chauffage, ou à d'autres facteurs.
  Mesure de la température de la pointe avec un thermomètre de pointe (HAKKO FG-100)

• HAKKO FX-8802 Système de gaz N 2 (azote)

  Un système N2 peu encombrant. L'anti-oxydation et le préchauffage améliorent considérablement la soudabilité.

  • Exemple de configuration (système N₂)
    REMARQUE
    La station de soudage, le support de fer, le générateur de gaz N2 et le débitmètre N2 doivent être achetés séparément.

• HAKKO FX-8803 Fer à souder manuel à alimentation à une main
  • Exemple de configuration (système d'alimentation manuelle en soudure à une main)
    REMARQUE
    La station de soudage et le support de fer doivent être achetés séparément.

• HAKKO FX-8804 Pinces chauffantes
  • Exemple de configuration (système de pinces chauffantes)
    REMARQUE
    La station de soudage, le capuchon et le support de fer doivent être achetés séparément.


Utilisation/Applications

Comment retirer la plaque inférieure.

1. Appuyez sur le bouton de verrouillage coulissant vers l'intérieur.
   Remarque
   Appuyez fermement vers le haut. Il est facile à ouvrir grâce au verrou coulissant qui s'incline vers l'intérieur.



2. Ouvrez la base du support de fer tout en appuyant sur le verrou coulissant.

3. Retirez les déchets de soudure de la plaque inférieure.


Panne à souder/Buse

Série T18
Forme BC/C



Ce type offre un bon transfert de chaleur grâce à une conception d'extrémité de pointe courte, avec uniquement la surface de coupe étamée.

Forme B

Forme D

Forme I

Forme J

Forme K

Pièces de rechange

N° de pièce		Nom	Spécifications
	FH800- 01SV	Support de fer	argent
	FH800- 01BY	Support de fer	bleu et jaune
	FX8801-01 Fer à souder FX-8801		65W (26V)
	A1560	Élément chauffant	65W (26V)
	B1785	Écrou
	B2022	Embout
	B3469	Boîtier de panne
	A1559	Éponge de nettoyage
	A1561	Fil de nettoyage

Option

N° de pièce		Nom	Spécifications
	B3474	Nettoyeur en caoutchouc
