Manuel Technoline WL 1030

Aperçu

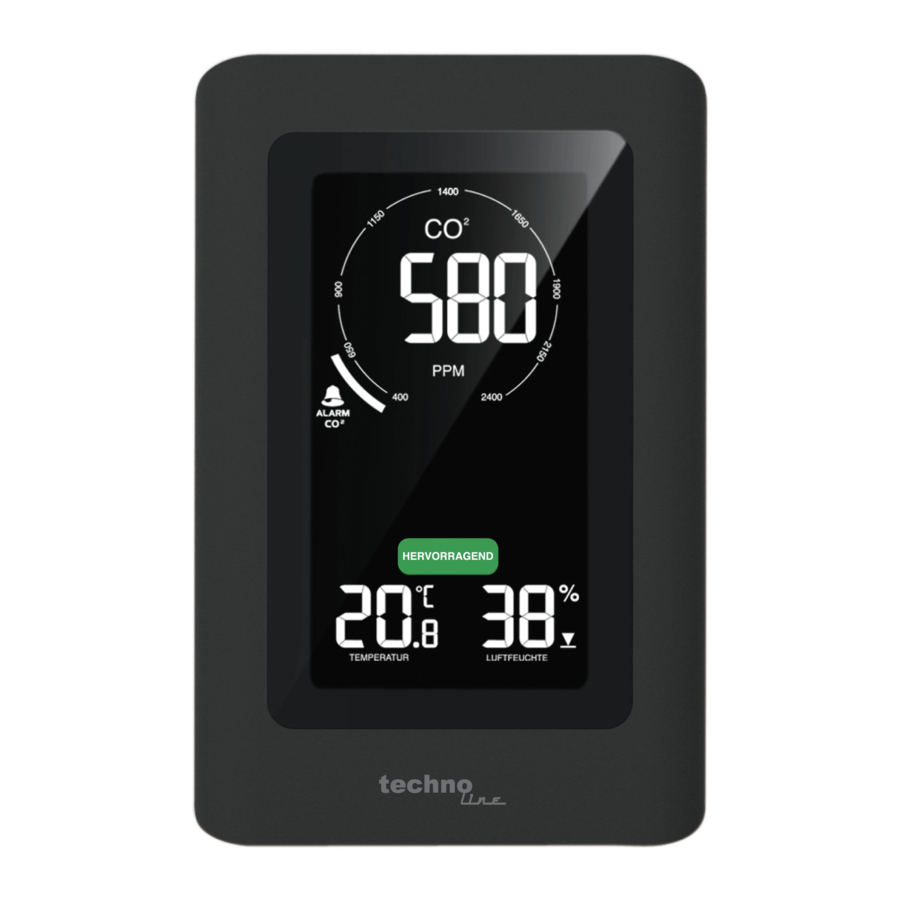

A – Vue de face
A1 – Icône d'alerte CO2 faible
A2 – Icône d'alerte CO2 élevée
A3 – Indicateur de graphique CO2 en mouvement
A4 – Lecture CO2
A5 – Icône d'alarme sonore CO2
A6 – Icône d'avertissement CO2
A7 – Icône MIN
A8 – Icône MAX
A9 – Recommandations de ventilation
A10 – Icône d'alerte d'humidité élevée
A11 – Icône d'alerte d'humidité faible
A12 – Température intérieure
A13 – Humidité intérieure

B – Vue latérale
B1 – Point de connexion de l'adaptateur secteur

C – Vue arrière
C1 – Bouton "DIMMER" (Variateur)
C2 – Bouton "-" et "CALIBRATE" (Calibrer)
C3 – Bouton "MEM" (Mémoire)
C4 – Bouton "CO2/RH% / SET" (CO2/HR% / Régler)
C5 – Bouton "ALARM CO2" (Alarme CO2)
C6 – Bouton "+" et "°C/°F" (°C/°F)
C7 – Insérez la prise CC pour allumer votre appareil
C8 – Adaptateur secteur AC/DC
C9 – Connectez la fiche CA à la prise de courant domestique

Caractéristiques principales

• Affichages tricolores du niveau de CO2, de la température et de l'humidité relative
• Capteur de gaz infrarouge non dispersif (NDIR) pour la détection du CO2
• Large plage de mesure du CO2 de 400 à 5000 PPM
• Affichage couleur de la recommandation de ventilation basée sur la concentration de CO2 dans l'air
• Lecture du CO2 moyenne instantanée et pondérée dans le temps (15 minutes / 8 heures)
• Mémoire des valeurs Max-Min-Moyenne des dernières 24 heures
• Alerte de valeur CO2 élevée ou faible réglable avec son d'alarme optionnel pour l'alerte de valeur élevée
• Alerte de valeur d'humidité élevée ou faible réglable (visuelle uniquement)
• Calibrage automatique de la ligne de base du CO2
• Rétroéclairage avec niveaux de luminosité réglables
• Puce mémoire intégrée pour enregistrer les paramètres en cas de coupure de courant
• Positionnement sur table
• Alimentation: adaptateur 5V~1.2A KA0601A-0501200EUS (inclus)

Installation

Branchez l'adaptateur AC/DC 5V-1.2A inclus dans une prise murale CA, puis la prise CC sur le côté arrière gauche de votre WL 1030 (B1). L'affichage s'allumera avec la température et l'humidité relative pertinentes.

Votre lecture de CO2 affiche "150" (150) et commence un compte à rebours en secondes avec un graphique en mouvement. Les données CO2 pertinentes s'afficheront dans les 2,5 minutes. L'appareil continuera à se calibrer lui-même et affichera les données CO2 correctes dans les 24 heures.

Si l'alimentation CA est interrompue, le moniteur ne fonctionne pas; l'affichage et le rétroéclairage sont éteints. Les paramètres de votre appareil seront conservés par la puce mémoire interne, de sorte que votre WL 1030 fonctionnera à nouveau après le rétablissement de l'alimentation CA.

Recommandation de ventilation basée sur la concentration de CO2 dans l'air

Plage de mesure	État de l'affichage
Plus de 2000 ppm eq
1501 – 2000 ppm eq
1001 – 1500 ppm eq
601 – 1000 ppm eq
400 – 600 ppm eq

Votre moniteur de CO2 mesure et affiche le CO2 en PPM avec des recommandations de ventilation colorées :

Les icônes clignotent lorsque le CO2 actuel dépasse 2000 ppm.

Pour régler les alertes élevées et faibles de CO2 et d'humidité

1. Appuyez et maintenez le bouton "CO2/RH% / SET" (CO2/HR% / Régler) (C4), les chiffres CO2 "400" (par défaut) clignotent et l'icône (A1) apparaît. Appuyez sur le bouton "+" ou le bouton "-" pour ajuster le niveau d'alerte faible de CO2 par pas de +/- 10 PPM. Le niveau d'alerte le plus bas est de 400 PPM.
2. Appuyez à nouveau sur le bouton "CO2/RH% / SET" (CO2/HR% / Régler) (C4), les chiffres CO2 "2000" (par défaut) clignotent et l'icône (A2) apparaît. Appuyez sur le bouton "+" ou le bouton "-" pour ajuster le niveau d'alerte élevée de CO2 par pas de +/- 10 PPM. Le niveau d'alerte CO2 le plus élevé est de 5000 PPM.
3. Appuyez à nouveau sur le bouton "CO2/RH% / SET" (CO2/HR% / Régler) (C4), les chiffres d'humidité "35%" (par défaut) clignotent et l'icône (A1) apparaît. Appuyez sur le bouton "+" ou le bouton "-" pour ajuster le niveau d'alerte faible d'humidité relative par pas de +/-1%. Le niveau d'alerte le plus bas est de 20%.
4. Appuyez à nouveau sur le bouton "CO2/RH% / SET" (CO2/HR% / Régler) (C4), les chiffres d'humidité "70%" (par défaut) clignotent et l'icône (A2) apparaît. Appuyez sur le bouton "+" ou le bouton "-" pour ajuster le niveau d'alerte élevée d'humidité relative par pas de +/-1%. Le niveau d'alerte le plus élevé est de 95%.
5. Appuyez à nouveau sur le bouton "CO2/RH% / SET" (CO2/HR% / Régler) (C4) pour confirmer et terminer le réglage. Le WL 1030 revient au mode d'affichage normal.

Remarques :

• Appuyez et maintenez le bouton "+" ou le bouton "-" pour accélérer le processus de réglage.
• Votre WL 1030 enregistrera vos paramètres et quittera le mode de réglage d'alerte si aucun bouton n'est pressé pendant environ 10 secondes.

4 configurations d'alerte différentes :
Alerte CO2 faible (réglage par défaut 400 ppm éq.)
Alerte CO2 élevée (réglage par défaut 2000 ppm éq.)
Alerte humidité faible (réglage par défaut 35%)
Alerte humidité élevée (réglage par défaut 70%)

Lorsque le CO2 ou l'humidité mesurés atteignent le niveau d'alerte élevée / faible défini, l'icône (A2) ou (A1) correspondante apparaît et clignote pour vous le rappeler.

Pour utiliser l'alarme acoustique de CO2 (pour alerte élevée)

1. Appuyez une fois sur le bouton "ALARM CO2" (Alarme CO2) (C5) pour activer l'alarme CO2. Lorsque l'alarme est activée, l'icône d'alarme sonore CO2 (A5) apparaît sur l'écran.
2. Lorsque le CO2 mesuré atteint le niveau d'alerte élevée défini, l'icône (A2) et l'icône d'alarme sonore CO2 (A5) clignotent toutes deux et un signal sonore continu est émis. Le son du bip s'accélérera lorsque le niveau de CO2 mesuré dépassera davantage le niveau d'alerte défini. Si cela se produit, veuillez ouvrir les fenêtres, ajuster la ventilation de l'air et éviter les rassemblements de trop nombreuses personnes pour améliorer la qualité de l'air de votre environnement.
3. Appuyez sur le bouton "ALARM CO2" (Alarme CO2) (C5) pour désactiver l'alarme sonore CO2. L'icône (A2) reste clignotante si le CO2 dépasse l'alerte élevée définie.

Pour consulter la mémoire des valeurs maximales (MAX), minimales (MIN) et moyennes pondérées sur 15 minutes et 8 heures

1. Appuyez une fois sur le bouton "MEM" (C3) (Mémoire) pour afficher l'enregistrement maximum => minimum du CO2, de la température et de l'humidité (l'icône MAX ou MIN apparaît), puis la moyenne pondérée sur 15 minutes => 8 heures du niveau de CO2 (15 M ou 8Hr apparaît sur l'écran inférieur).
   Remarque : Vous devez laisser votre moniteur allumé pendant au moins 15 minutes pour afficher la moyenne pondérée pertinente des 15 dernières minutes du niveau de CO2 (et également l'allumer pendant 8 heures pour afficher la moyenne pondérée des 8 dernières heures).
2. Lorsque la lecture Max / Min /15-M / 8-Hr est affichée, appuyez et maintenez le bouton "MEM" (C3) (Mémoire) pour réinitialiser tous les enregistrements (A4, tous les chiffres de l'affichage deviennent "----") et votre moniteur commencera à enregistrer des données pour la prochaine période de 24 heures.

Pour calibrer le capteur de CO2

Ce moniteur est calibré en usine à une concentration standard de CO2 de 400 PPM.

Ne calibrez pas manuellement le moniteur dans un environnement de concentration de CO2 inconnue.

Calibrage automatique de la ligne de base : Votre moniteur est équipé d'une puce intelligente qui lui permet de se calibrer automatiquement pour réduire la dérive du capteur de CO2 lors d'une utilisation prolongée. Il se calibra automatiquement à la lecture minimale de CO2 détectée pendant 7 jours de surveillance continue.

Remarque : Assurez-vous que l'endroit où vous placez votre moniteur est bien ventilé (avec un niveau de CO2 proche de 400 PPM) pendant au moins une heure chaque jour, ou déplacez le moniteur dans une pièce bien ventilée pendant quelques heures chaque jour pour effectuer le calibrage automatique de la ligne de base.

Calibrage manuel du capteur de CO2

1. Placez votre moniteur de CO2 dans un environnement de calibrage à 400 PPM. Allumez-le et attendez quelques minutes jusqu'à ce que la première lecture de CO2 s'affiche. Ensuite, appuyez et maintenez le bouton "CALIBRATE" (C2) (CALIBRER) jusqu'à ce que "CAL" clignote sur l'affichage.
2. Dans environ 20 minutes, le clignotement s'arrêtera et le calibrage initial sera terminé. Votre moniteur de CO2 reviendra au mode d'affichage normal et poursuivra le calibrage en arrière-plan. Il faut 24 heures pour que votre moniteur fonctionne et affiche le niveau de CO2 correct.

Remarque : Veuillez attendre que votre moniteur de CO2 termine le processus de calibrage par lui-même. N'appuyez pas sur le bouton "CALIBRATE" (C2) (CALIBRER) ou sur tout autre bouton pendant le processus.

Température

En mode d'affichage normal, appuyez sur le bouton "°C/°F" (C6) (Degrés C/Degrés F) pour basculer entre l'affichage de la température en °C ou °F.

Pour régler la luminosité de l'affichage

Appuyez sur le bouton "DIMMER" (C1) (VARIATEUR) pour régler la luminosité de l'affichage de Élevée à Faible à Éteint.

Dépannage

Pas d'affichage ou de fonctions

Vérifiez que l'adaptateur CA/CC est correctement connecté.

Temps de réponse

Assurez-vous que les canaux de circulation d'air à l'arrière du moniteur ne sont pas bloqués ou couverts.

La lecture du CO2 affiche "Err"

Le capteur de CO2 ne fonctionne pas correctement. Débranchez l'adaptateur AC/DC (C8) (adaptateur CA/CC) pendant 10 secondes pour le réinsérer dans votre moniteur.

Entretien et maintenance

1. Placez votre moniteur sur une surface stable, à l'abri de la lumière directe du soleil ou d'une chaleur ou humidité excessive.
2. Nettoyez votre moniteur avec un chiffon doux humidifié uniquement avec de l'eau et du savon doux. Des agents plus puissants tels que la Benzine, le diluant ou des matériaux similaires peuvent endommager la surface de l'appareil. Assurez-vous que le moniteur est débranché avant de le nettoyer.
3. N'ouvrez pas le boîtier arrière et ne manipulez aucun des composants de ce moniteur.
4. Ne branchez aucun autre adaptateur AC/AC ou AC/DC (adaptateur CA/CA ou CA/CC) avec des spécifications ou une tension incorrectes.

Niveaux de CO2 et recommandations

Voici quelques niveaux de référence de CO2 en général :

Spécifications

Précautions

• L'article est destiné à être utilisé uniquement en intérieur.
• Ne soumettez pas l'article à une force excessive ou à un choc.
• N'exposez pas l'article à des températures extrêmes, à la lumière directe du soleil, à la poussière ou à l'humidité.
• Ne pas immerger dans l'eau.
• Évitez tout contact avec des matériaux corrosifs.
• Ne jetez pas cet article au feu, car il pourrait exploser.
• N'ouvrez pas le boîtier arrière interne et ne modifiez aucun composant de cet article.

Utilisez le produit uniquement pour l'usage auquel il est destiné !
