Manuel Logitech BRIO 501

CONNAÎTRE VOTRE PRODUIT

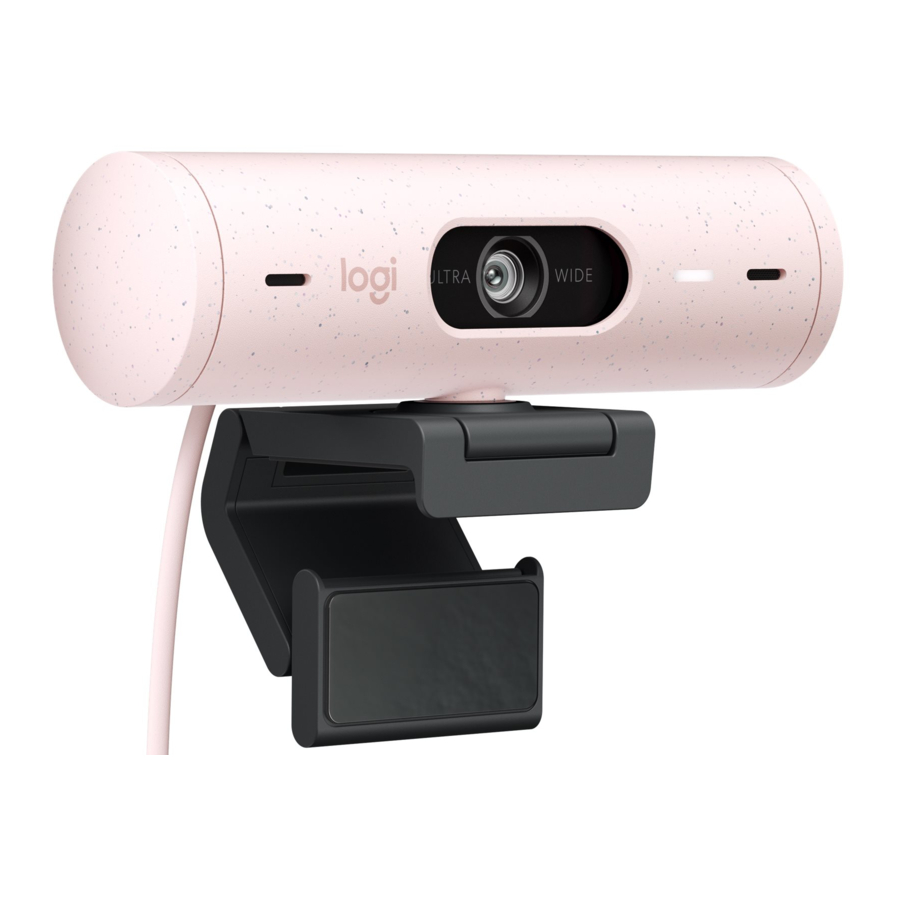

VUE AVANT DE LA BRIO 501 AVEC INDICATIONS DE FONCTION

APERÇU DE LA CONCEPTION DU SUPPORT

CONTENU DE LA BOÎTE

1. Webcam avec câble USB-C attaché
2. Clip de montage avec adaptateur de montage amovible
3. Documentation utilisateur4 Bon de réduction Streamlabs

DÉTERMINER L'EMPLACEMENT DU SUPPORT

Placement permettant les ajustements de la caméra d'une seule main (à l'aide du micro-coussinet à micro-ventouses)

1. Déterminez le meilleur emplacement pour votre webcam avant de continuer

2. Essuyez l'arrière de votre moniteur pour enlever toute poussière ou saleté
3. Retirez le film protecteur du micro-coussinet à micro-ventouses

4. Ouvrez complètement le support et placez-le sur le dessus de votre moniteur, en vous assurant que le coussinet du clip avant entre en contact avec l'avant du moniteur
5. Faites pivoter le pied arrière vers le bas jusqu'à ce qu'il touche l'arrière du moniteur

6. Appuyez fermement le micro-coussinet à micro-ventouses sur l'arrière de votre moniteur pour créer une bonne adhérence

Remarque :

• L'adaptateur de montage peut être retiré et réutilisé pour des ajustements de montage sans laisser de résidu
• Pour nettoyer le micro-coussinet à micro-ventouses, rincez-le à l'eau pour enlever les débris, et laissez-le sécher à l'air libre afin de retrouver une forte aspiration

(Facultatif) Placement sans le micro-coussinet à micro-ventouses
Faites glisser l'adaptateur de montage amovible vers le bas pour le retirer du pied de la webcam. Ajustez le pied du clip de montage jusqu'à ce qu'il soit affleurant à l'arrière de votre appareil et appuyez fermement pour le fixer.

RETRAIT ET NETTOYAGE DE L'ADAPTATEUR DE MONTAGE

1. Retirez la webcam du support et décollez délicatement l'adaptateur d'un coin pour le retirer

2. Avec un doigt humide, frottez délicatement le coussinet pour enlever la poussière et la saleté et laissez le micro-coussinet à micro-ventouses sécher complètement à l'air libre avant de le remonter (n'utilisez pas de chiffon ou de mouchoir pour sécher)

3. Répétez les étapes de configuration du placement du moniteur pour déployer au mieux votre webcam

FIXER LA CAMÉRA AU SUPPORT

Placez la webcam sur le point de fixation magnétique au-dessus du support. Écoutez un clic sonore indiquant que la webcam est correctement en place sur le support.

CONNECTER LA WEBCAM VIA USB-C ET COMMENCER

1. Branchez le connecteur USB-C dans le port USB-C de votre ordinateur, moniteur, ordinateur portable ou station d'accueil

2. Faites pivoter le cadran sur le côté droit de la webcam pour ouvrir/fermer l'obturateur de confidentialité

3. Ajustez la webcam en la tournant de gauche à droite et en l'inclinant de haut en bas pour trouver le meilleur cadrage pour vos réunions vidéo


CONNEXION RÉUSSIE

Le voyant d'activité LED s'allumera lorsque la webcam est utilisée par une application vidéo. Voyants d'activité LED :

• Vidéo activée / Audio activé : Blanc
• Vidéo activée / Audio désactivé : Blanc
• Vidéo désactivée / Audio activé : Jaune
• Vidéo désactivée / Audio désactivé : Pas de lumière
• Mise à jour du firmware : Lilas respirant

MODE PRÉSENTATION

Montrez facilement des objets physiques lors d'appels vidéo en inclinant la caméra vers le bas pour présenter des croquis, des objets et des travaux en cours. Il existe deux façons d'utiliser le mode présentation :

1. Si le support est fixé avec le micro-coussinet à micro-ventouses : D'une main, inclinez la caméra vers le bas pour montrer votre bureau, puis inclinez-la vers le haut pour vous montrer

2. Si le support n'est pas fixé avec le micro-coussinet à micro-ventouses : Tenez le support immobile d'une main et inclinez la caméra vers le haut ou vers le bas avec l'autre


LOGI TUNE

Logi Tune aide à améliorer les performances de votre webcam grâce à des mises à jour logicielles et micrologicielles périodiques.
Il est recommandé de mettre à jour votre webcam. Pour ce faire, téléchargez Logi Tune depuis www.logitech.com/tune

www.logitech.com/tune

OPTIONS RÉGLABLES

• Mode présentation
• Cadrage automatique
• Ajustement du zoom
• Champ de vision (90°/78°/65°)
• Ajustement de l'image
• Autofocus
• Désactiver les micros
• LED marche/arrêt pour la vidéo et l'audio

(FACULTATIF) FIXER À UN TRÉPIED

Pour une installation sur trépied (non inclus)

1. Faites pivoter dans le sens antihoraire pour retirer la vis de montage du dessous de la webcam

2. Repérez le pas de vis de trépied de ¼ de pouce au bas du clip de montage universel

3. Fixez la webcam sur votre trépied en la vissant dans le pas de vis de ¼ de pouce

4. Répétez les étapes de configuration du placement du moniteur pour déployer au mieux votre webcam
5. Veuillez vous référer aux étapes 5 et 6 pour terminer la configuration de votre webcam

DIMENSIONS

WEBCAM :
Hauteur x Largeur x Profondeur :
1,2 po (31,5 mm) x 4,3 po (110 mm) x 1,2 po (31,5 mm) Hauteur x Largeur x Profondeur (incl. clip de montage) :
2 po (51,5 mm) x 4,3 po (110 mm) x 1,8 po (45 mm)
Poids : 4,2 oz (121 g), incl. clip de montage et câble Longueur du câble attaché : 5 pi (1,5 m)

CLIP DE MONTAGE :
Hauteur x Largeur x Profondeur :
1 po (25 mm) x 1,8 po (45,8 mm) x 2,6 po (65,1 mm) Poids : 1,4 oz (40 g), incl. adaptateur de montage amovible

www.logitech.com/support/Brio501
