Manuel Atlantic Oskar 756

Conseils d'assemblage

Familiarisez-vous avec les instructions et toutes les pièces.
Assurez-vous que toutes les pièces sont dans la boîte et en bon état.
Assemblez le produit sur le carton ouvert et plat ou sur un tapis pour protéger le produit et votre sol.
Certains produits lourds nécessitent l'aide d'une deuxième personne pour l'assemblage. L'utilisation d'outils électriques n'est pas recommandée.

Instructions d'entretien :
Utilisez des chiffons antistatiques pour nettoyer les meubles. Ne placez pas de récipients chauds ou froids directement sur la surface du meuble.

Ne laissez jamais les enfants grimper sur les meubles ou jouer avec. Ne placez pas un poids plus lourd que la charge nominale recommandée sur la surface du meuble. Soyez prudent lors du déplacement du meuble. Le meuble peut basculer s'il est déplacé de manière incorrecte. Une manipulation incorrecte peut entraîner des coupures et des lacérations. Ne pas installer sur une surface inclinée.

Liste des pièces

Outils nécessaires (non inclus)

Vue d'ensemble de l'assemblage

1. Insérez les verrous à came (P) dans les huit panneaux (A, B, C, D, E et F), les flèches pointant vers les ouvertures des vis comme illustré à la figure 1-A.



2. Utilisez un tournevis Phillips pour insérer deux boulons à came dans les inserts en plastique des panneaux (G et H). Insérez quatre chevilles en bois dans chacun des panneaux (G et H).



3. À l'aide d'un tournevis Phillips, fixez les panneaux (C, D, F et F) au panneau (H) à l'aide de huit vis (R). Ensuite, appuyez sur le panneau (G) sur les vis à came et les chevilles jusqu'à ce qu'il affleure les panneaux (C, D, F et F). Tournez les verrous à came des panneaux (C, D, F et F) dans le sens des aiguilles d'une montre pour les verrouiller en place.


4. Assurez-vous que les bords non finis des panneaux sont exposés. Positionnez soigneusement le panneau arrière (K) de manière à ce que le bord supérieur affleure le panneau supérieur (G) et que les côtés affleurent les panneaux latéraux (C et D). Utilisez un marteau et des clous (Q) pour fixer le panneau (K) à l'aide des trous prévus.


5. Appuyez sur le panneau (A) sur les boulons à came et la cheville jusqu'à ce qu'il affleure le panneau (H). Tournez les verrous à came du panneau (A) dans le sens des aiguilles d'une montre pour le verrouiller en place. Répétez l'opération pour les panneaux (E, E et B). À l'aide d'un tournevis Phillips, fixez le panneau (I) aux panneaux (A, E, E et B) à l'aide de huit vis (R).


6. Positionnez soigneusement le panneau arrière (L) de manière à ce que le bord supérieur affleure le panneau arrière (K) et que les côtés affleurent les panneaux latéraux (A et B). Utilisez un marteau et des clous (Q) pour fixer le panneau (L) à l'aide des trous prévus.

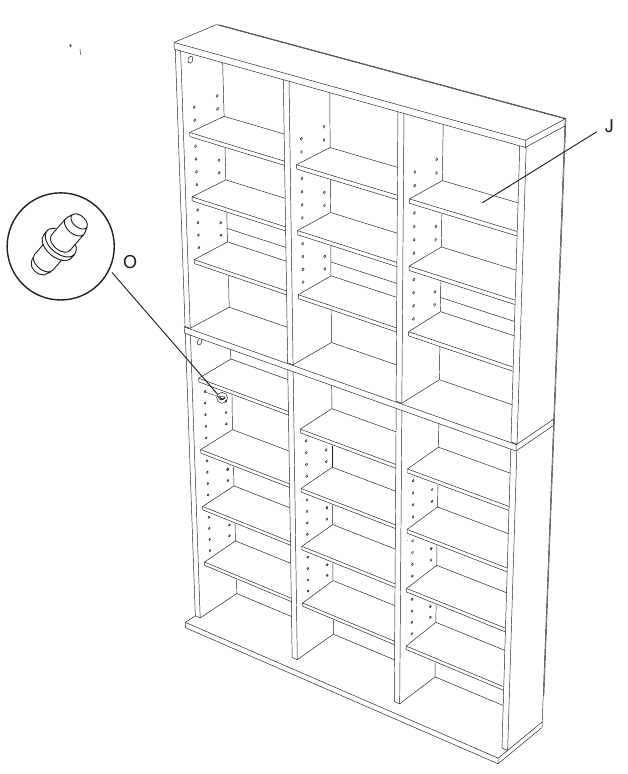

7. Redressez le meuble et insérez quatre chevilles (O) pour chaque étagère aux hauteurs souhaitées. Placez les étagères (J) sur les chevilles (O).


8. 1. MONTAGE SUR MONTANT EN BOIS
      Utilisez un tournevis Phillips pour fixer le support de montage [B] avec la vis à bois [C] dans le trou pré-percé sur le dessus du meuble. Répétez l'opération pour l'autre côté du meuble. À l'aide d'un détecteur de montants, localisez un montant en bois. Positionnez le meuble de manière à ce que l'un des supports se monte dans un montant, marquant la position du trou avec un crayon. Percez un trou de 1,5" de profondeur avec un foret de 1/8". Utilisez un tournevis Phillips pour fixer le support [B] avec la vis [D] dans le trou percé. Répétez l'opération pour l'autre support [B].

      Plaque de plâtre

   2. MONTAGE SUR MAÇONNERIE
      Utilisez un tournevis Phillips pour fixer le support de montage [B] avec la vis à bois [C] dans le trou pré-percé sur le dessus du meuble. Répétez l'opération pour l'autre côté du meuble. Marquez la position du trou avec un crayon. Percez un trou de 1,5" de profondeur avec un foret de 3/16". Enfoncez l'ancrage mural [A] dans la maçonnerie avec un marteau. Utilisez un tournevis Phillips pour fixer le support [B] avec la vis [D] dans le trou percé. Répétez l'opération pour l'autre support [B].

      Maçonnerie


Service client : 800-747-2660

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
