OPT7 QUANTUM ROCK LIGHTS Guide d'installation

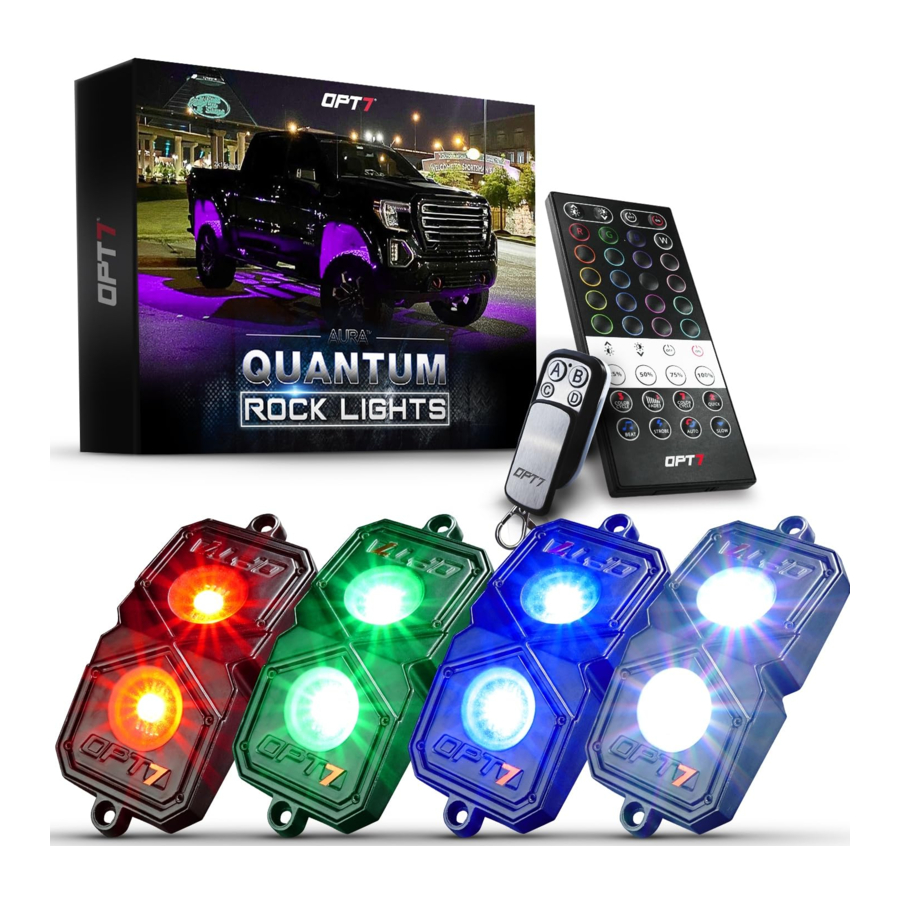

COMPOSANTS
OÙ INSTALLER
EMPLACEMENTS RECOMMANDÉS POUR LES PODS LUMINEUX DE ROCHE
ÉTAPE D'INSTALLATION
OUTILS NÉCESSAIRES
- ‧ Foret de 5/32 pouce
- ‧ Foret de 7/64 pouce
- ‧ Tournevis cruciforme
- Désignez vos emplacements de montage pour chaque pod lumineux de roche et le boîtier de commande. (Reportez-vous aux emplacements de montage recommandés)Évitez les surfaces chaudes et/ou les pièces mobiles.
- Utilisez un stylo pour marquer les trous où vous souhaitez monter les pods lumineux de roche. Ensuite, percez un ou des trou(s) de 5/32" pour que le connecteur de fil puisse passer.
- Percez un trou de 7/64" pour chaque trou marqué.
- Fixez les pods lumineux de roche à l'aide des vis incluses. (Si vous montez sur une surface arrondie ou inégale, utilisez les patins de montage en caoutchouc optionnels.)
![]()
Les pods lumineux de roche deviennent extrêmement chauds pendant l'utilisation - éloignez-les de toute pièce du véhicule qui pourrait être endommagée par une exposition à des températures élevées. - Connectez tous les fils des pods lumineux de roche aux connecteurs du boîtier de commande. Sécurisez en tordant.
- Connectez le fil rouge (+) du faisceau d'alimentation à la borne positive de la batterie du véhicule.
- Connectez le fil noir (-) du faisceau d'alimentation à la borne négative de la batterie du véhicule ou à une zone non peinte du châssis de votre véhicule.
- À l'aide d'un dérivation de fusible, connectez le fil de commande 12V du boîtier de commande à une source d'alimentation qui s'active UNIQUEMENT lorsque la clé est tournée en position ACC/ON ou à une position de fusible commutée.
Quelques exemples de ces sources d'alimentation sont : la radio, le plafonnier ou celles qui sont marquées comme accessoire dans votre manuel du propriétaire ou sur le schéma du couvercle de votre boîte à fusibles.
Si vous n'êtes pas à l'aise pour effectuer vous-même ce type de travail, n'hésitez pas à consulter un professionnel. Travailler avec le système électrique d'un véhicule peut être dangereux pour une personne non qualifiée. OPT7 n'est pas responsable des dommages ou blessures corporelles lors de l'installation de ce produit. Le guide d'installation est fourni comme aide pour réduire le temps de configuration.
 |
|
|
TÉLÉCOMMANDE
- MARCHE & ARRÊT
- Contrôle uniquement la lumière "RGB" (RGB)
- Variateur +/-
- Réglage de la luminosité : 50 niveaux
- Sélecteur de couleur
- 20 modes unis différents
- Contrôle indépendant de la lumière blanche
MARCHE & ARRÊT
Variateur +/-- Réglage de la luminosité : 50 niveaux
Luminosité par défaut - Réglage de la luminosité : 4 niveaux
- Réglage de la luminosité : 50 niveaux
- Mode style
Cycle 3 couleurs- 3 variations de couleurs par défaut (Aléatoire)
- Prend en charge le réglage de la luminosité et de la vitesse
3 Fondu - 3 variations de couleurs par défaut (Aléatoire)
- Prend en charge le réglage de la vitesse
Cycle 7 couleurs - 7 variations de couleurs par défaut (Aléatoire)
- Prend en charge le réglage de la luminosité et de la vitesse
Rythme/SoundSYNC - 20 variations de couleurs par défaut (Aléatoire)
- Prend en charge le réglage de la luminosité
Stroboscope - 20 variations de couleurs par défaut (Aléatoire)
- Prend en charge le réglage de la luminosité et de la vitesse
AUTO - Lecture de tous les modes de style dynamiques
- Rapide/Lent
- Réglage de la vitesse : 10 niveaux
SPÉCIFICATIONS
Puissance: 8W Par Pod
Consommation de courant: 8A
8 LED : Quad-Core CREE
Luminosité : 1 600 Lumens Par Pod
Tension: 12V
Résistance : Étanche IP68 (Pod uniquement)
Température de fonctionnement : -20°-150°F
