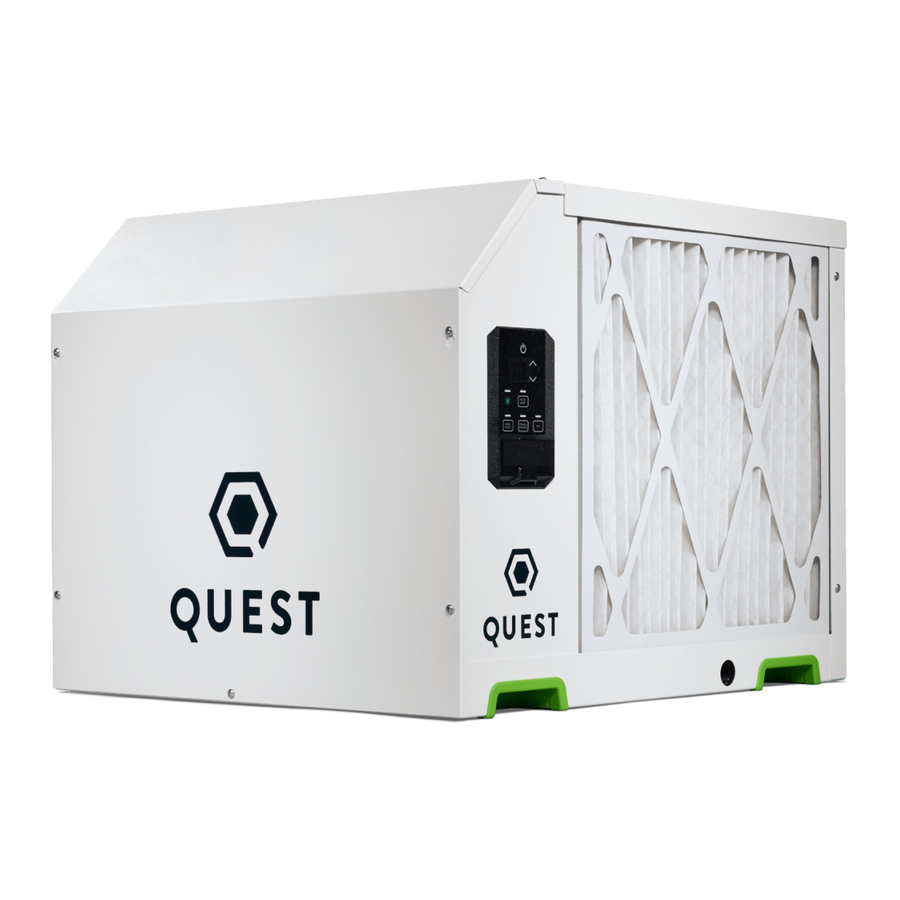

Guide d'installation du Quest 225

Sommaire

GUIDE D'INSTALLATION DU CONDUIT D'ADMISSION

L'AIR PEUT ÊTRE DISTRIBUÉ DE L'APPAREIL DE DEUX FAÇONS :

  1. UTILISER UN CONDUIT RECTANGULAIRE.
    1. RETIRER LE FILTRE DE L'APPAREIL ET LE METTRE DE CÔTÉ. IL SERA RÉUTILISÉ APRÈS L'INSTALLATION DU SYSTÈME DE CONDUITS.
    2. FIXER LE PLÉNUM DU CONDUIT D'ADMISSION (ARTICLE 3) À L'ENTRÉE D'AIR DU QUEST 225 À L'AIDE DE SIX VIS À TÔLE #10-24 (QUATRE DU KIT DE CONDUITS, DEUX EXISTANTES DU CÔTÉ DROIT DE L'APPAREIL).
    3. DESSERRER LES DEUX VIS SITUÉES SUR LE CÔTÉ DROIT DE L'APPAREIL (NE PAS LES RETIRER) POUR LES FAIRE PASSER À TRAVERS LA FENTE EN TROU DE SERRURE, PUIS RESSERRER. PENSER À CONSERVER CES VIS POUR UNE RÉUTILISATION FUTURE.
    4. OUVRIR ET RETIRER LA PORTE DU FILTRE (ARTICLE 3).
    5. GLISSER LE FILTRE DANS LE PLÉNUM DU CONDUIT D'ADMISSION (ARTICLE 3).
    6. INSTALLER LA PORTE DU FILTRE (ARTICLE 3) SUR L'OUVERTURE DU FILTRE DANS LE PLÉNUM DU CONDUIT D'ADMISSION (ARTICLE 3).
    7. FIXER LE CONDUIT RECTANGULAIRE (NON INCLUS) DIRECTEMENT AU PLÉNUM DU CONDUIT D'ADMISSION (ARTICLE 3).
  2. UTILISER UN CONDUIT ROND DE 14 PO.
    1. RETIRER LE FILTRE DE L'APPAREIL ET LE METTRE DE CÔTÉ. IL SERA RÉUTILISÉ APRÈS L'INSTALLATION DU SYSTÈME DE CONDUITS.
    2. FIXER LE PLÉNUM DU CONDUIT D'ADMISSION (ARTICLE 3) À L'ENTRÉE D'AIR DU QUEST 225 À L'AIDE DE SIX VIS À TÔLE #10-24 (QUATRE DU KIT DE CONDUITS, DEUX EXISTANTES DU CÔTÉ DROIT DE L'APPAREIL).
    3. DESSERRER LES DEUX VIS SUR LE CÔTÉ DROIT DE L'APPAREIL (NE PAS LES RETIRER) POUR LES FAIRE PASSER À TRAVERS LA FENTE EN TROU DE SERRURE DU PLÉNUM, PUIS RESSERRER. PENSER À LES CONSERVER POUR UNE RÉUTILISATION FUTURE.
    4. OUVRIR ET RETIRER LA PORTE DU FILTRE (ARTICLE 3).
    5. GLISSER LE FILTRE DANS LE PLÉNUM DU CONDUIT D'ADMISSION (ARTICLE 3).
    6. INSTALLER LA PORTE DU FILTRE (ARTICLE 3) SUR L'OUVERTURE DU FILTRE DANS LE PLÉNUM DU CONDUIT D'ADMISSION (ARTICLE 3).
    7. FIXER LE COLLIER DE CONDUIT ROND DE 14 PO DE DIAMÈTRE (NON FOURNI) À LA FACE DE L'ADAPTATEUR DE CONDUIT (ARTICLE 4).


LORS DE L'INSTALLATION DES CONDUITS SUR L'APPAREIL, UN SYSTÈME DE CONDUITS DÉDIÉ EST RECOMMANDÉ POUR CHAQUE APPAREIL. LONGUEUR MAXIMALE RECOMMANDÉE DE 25 PIEDS POUR LES CONDUITS.
Installation - Étape 1 - Conduit d'admission

  1. Déshumidificateur Quest 225 (non fourni)
  2. Vis Torx à tête cylindrique #10-24 (6)
  3. Adaptateur de conduit d'admission (1)
  4. Face de l'adaptateur de conduit (1)
  5. Collier de conduit de 14 po de diam. (non fourni)*
  6. Foret de 1/8 po (non fourni)*

* Disponible dans n'importe quel magasin de quincaillerie ou de CVC

GUIDE D'INSTALLATION DU CONDUIT D'ÉVACUATION

L'AIR PEUT ÊTRE DISTRIBUÉ DE L'APPAREIL DE DEUX FAÇONS :

  1. UTILISER UN CONDUIT RECTANGULAIRE.
    1. FIXER LE PLÉNUM DU CONDUIT D'ÉVACUATION (ARTICLE 4) À LA SORTIE D'AIR DU QUEST 225 À L'AIDE DE SIX (6) VIS À TÔLE #10-24 (QUATRE DU KIT DE CONDUITS, DEUX DU CÔTÉ GAUCHE DE L'APPAREIL). PENSER À CONSERVER LES VIS POUR UNE RÉUTILISATION FUTURE.
    2. FIXER LA GAINE RECTANGULAIRE (NON FOURNIE) DIRECTEMENT AU PLÉNUM DU CONDUIT D'ÉVACUATION (ARTICLE 4).
  2. UTILISER UN CONDUIT ROND DE 14 PO.
    1. FIXER LE PLÉNUM DU CONDUIT D'ÉVACUATION (ARTICLE 4) À L'APPAREIL (ARTICLE 1) À L'AIDE DE SIX (6) VIS À TÔLE #10-24 (ARTICLE 2). *DEUX VIS DU CÔTÉ GAUCHE DE L'APPAREIL ET QUATRE DU KIT DE CONDUITS. PENSER À LES CONSERVER POUR UNE RÉUTILISATION FUTURE.
    2. FIXER LE CONDUIT ROND DE 14 PO DE DIAMÈTRE À LA FACE DU PLÉNUM DU CONDUIT D'ÉVACUATION (ARTICLE 3).


LORS DE L'INSTALLATION DES CONDUITS SUR L'APPAREIL, UN SYSTÈME DE CONDUITS DÉDIÉ EST RECOMMANDÉ POUR CHAQUE APPAREIL. LONGUEUR MAXIMALE RECOMMANDÉE DE 25 PIEDS POUR LES CONDUITS.
Installation - Étape 2 - Conduit d'évacuation

  1. Déshumidificateur Quest 225 (non fourni)
  2. Vis Torx à tête cylindrique #10-24 (6)
  3. Face du plénum de conduit (1)
  4. Plénum du conduit d'évacuation (1)
  5. Collier de conduit de 14 po de diam. (non fourni)*
  6. Foret de 1/8 po (non fourni)*

* Disponible dans n'importe quel magasin de quincaillerie ou de CVC
