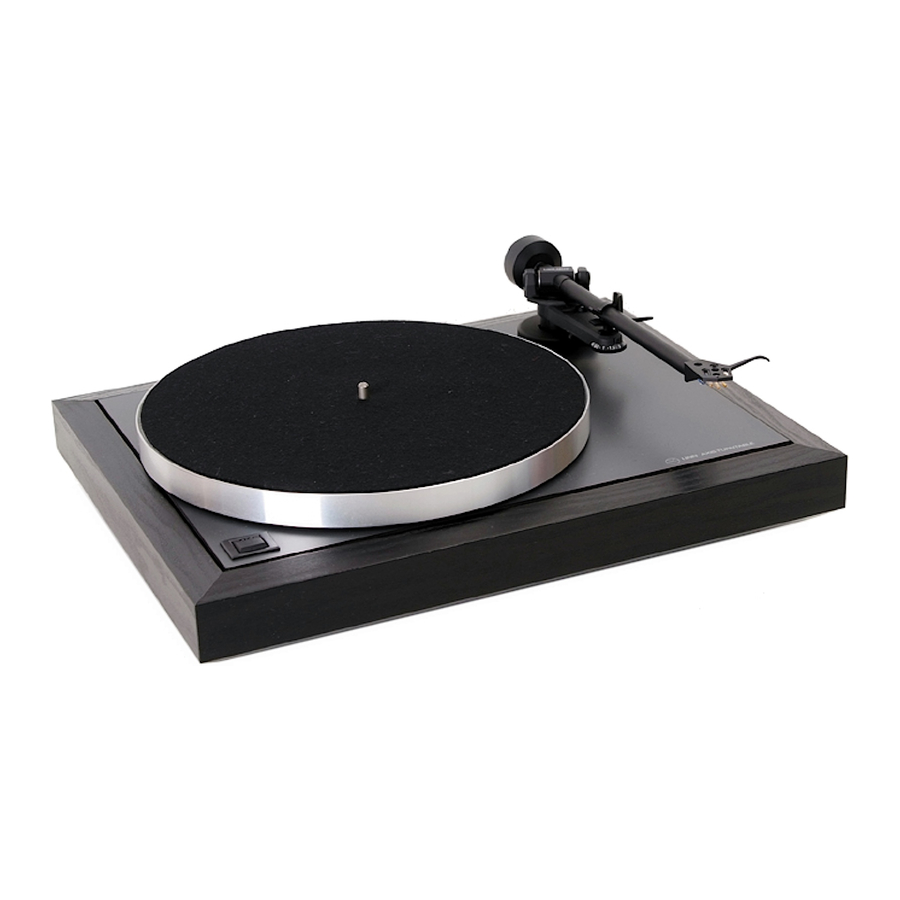

Linn AXIS Manuel
INSTALLATION
Retirez la vis de transport de la base et conservez-la en lieu sûr.
Versez toute l'huile fournie dans le logement du palier. Insérez délicatement le plateau intérieur dans le logement du palier, en le soutenant pendant qu'il descend afin d'éviter d'endommager les surfaces de palier.
Installez la courroie autour du plateau intérieur et de la poulie du moteur. Placez le plateau extérieur avec le tapis sur le plateau intérieur.
Si votre platine est équipée d'un bras de lecture Linn Akito, réglez le poids de lecture comme suit :
Assurez-vous que le bras est clipsé dans son support, que l'anti-skating est désactivé et que le dispositif de levage/abaissement est abaissé. Le cadran de lecture étant tourné vers l'arrière, vissez le contrepoids dans le sens des aiguilles d'une montre (en regardant le cadran) sur le bras, en poussant doucement pour engager le filetage. Retirez le protège-cellule. En tenant le lève-bras, déclippez le bras et déplacez-le entre son support et le plateau.
Tournez le contrepoids jusqu'à la position qui équilibre le bras, c'est-à-dire où le stylet flotte à peu près à la hauteur du disque. Reclippez le bras dans son support. Tournez le cadran de lecture tout en maintenant le contrepoids jusqu'à ce que le '0' soit aligné avec la ligne sur le dessus du bras.
Vérifiez que le bras est toujours équilibré. Si ce n'est pas le cas, vous avez déplacé le contrepoids
lors du réglage du cadran de lecture, alors rééquilibrez le bras et réinitialisez le cadran de lecture à '0'.
Tournez le contrepoids dans le sens des aiguilles d'une montre (en regardant le cadran) jusqu'à la force de lecture souhaitée. Réglez l'anti-skating à la même valeur. (Voir Installation générale pour plus d'informations.)
Vérifiez que la hauteur du bras est correcte. Le tube du bras doit être parallèle à la surface du disque. Le réglage peut être effectué en desserrant la vis de réglage de la hauteur du bras avec une clé hexagonale de 4 mm, en déplaçant le bras à la bonne hauteur et en bloquant la vis. Les vis doivent être fermes, mais pas excessivement serrées.
Emplacement
Assurez-vous que la surface sur laquelle la platine est utilisée est de niveau et qu'il y a une ventilation adéquate pour le dissipateur thermique. Pour de meilleurs résultats, nous recommandons ce qui suit :
MONTAGE AU SOL : Placez la platine sur une table petite, légère et rigide, par exemple une petite table basse. Assurez-vous que la table est de niveau sur le sol et ne vacille pas.
MONTAGE MURAL : Le montage mural peut être préférable là où il existe un plancher très élastique ou un risque de dommages par des enfants. L'étagère utilisée doit être légère et rigide, et elle doit être entièrement soutenue par, mais non fermement vissée ou collée à ses supports.
Pour permettre l'ouverture complète du couvercle, un dégagement de 3" (7,5 cm) est requis derrière le socle et d'au moins 13" (33 cm) au-dessus.
FONCTIONNEMENT
L'interrupteur de l'Axis fournit une impulsion à l'électronique pour démarrer ou arrêter le moteur. Il ne coupe aucune connexion secteur. L'alimentation reste en permanence sur la carte de circuit imprimé. La consommation d'énergie statique est très faible.
Après connexion, le circuit doit avoir quelques secondes pour se stabiliser avant d'allumer le moteur.
Sélection de la vitesse
33 tr/min : L'Axis dispose d'un changement de vitesse électronique. Pour activer 33 tr/min, appuyez une fois sur l'interrupteur et la LED rouge s'allumera, indiquant 33 tr/min. Pour arrêter, appuyez à nouveau sur l'interrupteur.
45 tr/min : Appuyez et maintenez l'interrupteur. La LED rouge s'allumera, puis la verte, indiquant 45 tr/min. Pour arrêter, appuyez à nouveau sur l'interrupteur. REMARQUE : Si le plateau est délibérément arrêté alors qu'il fonctionne à 45 tr/min, la platine ne redémarrera pas automatiquement. Pour redémarrer, il est nécessaire d'éteindre la platine, d'attendre quelques secondes et de sélectionner la vitesse.*
Notez que lorsque l'alimentation secteur est appliquée pour la première fois, la platine peut tourner à 33 ou 45 tr/min. Ceci est normal et ne doit pas susciter d'inquiétude.
*Remarque : Le plateau mettra environ 8 secondes pour atteindre pleinement 45 tr/min.
ENTRETIEN DU PRODUIT
L'Axis est conçue pour une longue durée de vie. Pour préserver l'apparence et maintenir les performances de votre platine, vous devez noter les points suivants :
PLATEAU : Nettoyez avec un chiffon doux et sec. N'UTILISEZ AUCUN nettoyant abrasif, car cela enlèverait la laque protectrice et provoquerait de la corrosion.
TAPIS : Le tapis en feutre peut être nettoyé avec du ruban adhésif de masquage. Si le tapis devient vraiment poussiéreux, vous pouvez le taper comme un tapis ou une carpette.
MOTEUR : La poulie du moteur doit être nettoyée périodiquement. Retirez le plateau extérieur et la courroie, et nettoyez délicatement avec un chiffon imprégné d'alcool isopropylique ou d'alcool à brûler.
PLATINE SUPÉRIEURE : Elle peut être nettoyée avec un plumeau léger ou un chiffon légèrement humide. Assurez-vous que le protège-cellule est en place avant de commencer. Si vous devez enlever une tache d'huile de la platine supérieure, utilisez un chiffon doux et de l'alcool dénaturé.
COURROIE : La courroie devrait durer au moins cinq ans avec une utilisation régulière. La courroie peut être nettoyée en même temps que la poulie. La meilleure méthode est de la tirer à travers un chiffon humide.
HUILE : L'huile fournie pour le palier assure une protection à vie. Si l'huile est perdue du logement du palier, elle ne doit être remplacée que par de l'huile fournie par l'usine, disponible auprès de votre revendeur Linn. La platine ne doit jamais fonctionner sans huile.
COUVERCLE ANTI-POUSSIÈRE : La meilleure méthode consiste à enlever la poussière avec un chiffon humide sans frotter, puis à utiliser un plumeau doux. Les couvercles sont plus souvent endommagés lors du nettoyage que lors de l'utilisation.
INSTALLATION GÉNÉRALE DU SYSTÈME
POIDS DE LECTURE ET ANTI-SKATING : Chaque combinaison bras et cellule a un poids de lecture optimal. Celui-ci est mieux réglé à l'écoute. Des incréments de 0,1 g peuvent produire des différences significatives. Les disques de test sont inutiles pour établir le poids de lecture et l'anti-skating. La température peut modifier ces valeurs, qui seront plus basses par temps chaud et plus élevées par temps froid. Remarque : Sur les bras Linn, l'anti-skating doit être réglé à la même valeur que le poids de lecture.
NETTOYAGE DES DISQUES : La plupart des appareils de nettoyage de disques font plus de mal que de bien. La meilleure méthode pour nettoyer les disques est de laisser le stylet enlever toute impureté qui pourrait se trouver dans le sillon, puis de nettoyer le stylet.
NETTOYAGE DU STYLET : Il est important de maintenir le stylet scrupuleusement propre. Nous avons constaté que les nettoyeurs à tampons vibrants secs fonctionnent bien. Alternativement, les revendeurs Linn peuvent fournir du papier de nettoyage de stylet facile à utiliser et donnant d'excellents résultats.
CONTACTS PROPRES : Les contacts électriques d'un système hi-fi doivent être maintenus mécaniquement sains et propres. Un mauvais contact entre la cellule et le bras dégradera les performances. Des vérifications de tous les contacts doivent être effectuées
périodiquement.
CÂBLES D'INTERCONNEXION : Nous recommandons et fournissons des câbles en cuivre de bonne qualité pour les câbles d'interconnexion et conseillons un câble en cuivre multibrin de 20 ampères pour les câbles d'enceintes.
PLACEMENT DES ENCEINTES : Les enceintes doivent être positionnées correctement et montées sur des pieds rigides, solidement posés sur le sol et ne vacillant pas. Remarque : Les enceintes Linn sont conçues pour être placées près du mur.
TRANSPORT
Conservez toujours tout l'emballage de votre platine Axis.
Lors du transport de la platine Axis, retirez le contrepoids du bras, retirez le plateau intérieur du logement du palier et placez-le à sa position dans l'emballage. Remettez le capuchon de palier pour éviter les fuites d'huile.
Si la platine doit être expédiée, il est important de suivre ces instructions ;
- Retirez le câble secteur et placez-le dans le plateau supérieur.
- Retirez le couvercle et placez les charnières dans le plateau supérieur.
- Retirez le plateau extérieur. Retirez la courroie et placez-la autour du moyeu central dans le plateau d'emballage inférieur.
- Placez le plateau et le tapis en feutre dans leur position dans le plateau d'emballage inférieur.
- Installez le protège-cellule, retirez le contrepoids du bras, débranchez le câble du bras (si nécessaire, desserrez la vis de blocage), desserrez la vis de réglage de la hauteur du bras et retirez le bras de lecture. Placez le bras et le contrepoids dans leurs fentes respectives dans le plateau d'emballage supérieur.
- Retirez le plateau intérieur et placez-le dans le plateau supérieur. Insérez les bandes de mousse d'emballage entre le socle et le panneau supérieur. Insérez la vis de transport à travers le trou dans la base dans son filetage et serrez jusqu'à ce que le panneau supérieur soit fermement maintenu.
- Placez la platine dans sa position sur le plateau de support du socle en polystyrène, avec la pièce d'espacement en polystyrène en place. Le câble du bras doit être enroulé autour des 3 pieds de suspension. Fixez les fiches phono à la base du socle avec un morceau de ruban adhésif.
- Placez le plateau supérieur sur la platine, placez l'entretoise en carton par-dessus. Le couvercle doit être placé dans son sac en plastique et inséré dans la fente du plateau supérieur.
- Placez l'entretoise en polystyrène sur le couvercle et fermez la boîte.
