Manuel du Sofirn HS10
Sommaire
Introduction

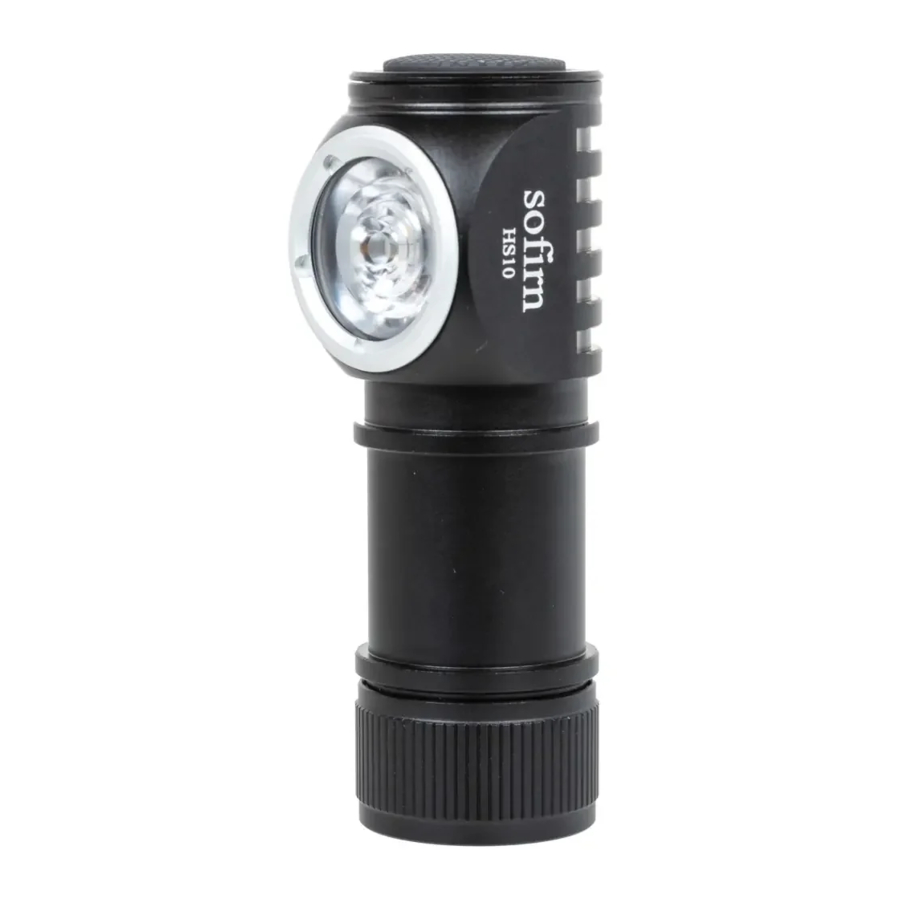

La HS10 est une mini-lampe frontale puissante ainsi qu'une lampe outil polyvalente. Elle utilise une LED LH351D puissante pour fournir un faisceau lumineux agréable pour le travail, la course, la randonnée et plus encore. Alimentée par une batterie 16340 ou CR123A et dotée d'une interface utilisateur simple mais élaborée, la HS10 est votre partenaire fiable pour un usage quotidien.
Tableau ANSI/NEMA FL1
| Groupe 1 Modes Échelonnés | Mode | Lune | Faible | Moyen | Fort | Turbo | Stroboscope/SOS/Balise |
| Flux Lumineux [lm] | 1 | 50 | 200 | 500 | 1100 | 1100/500/1100 | |
| Autonomie | 150h | 7h 14min | 1h 47min | 1h 13min | 55min | - | |
| Distance du Faisceau [m] | 5 | 27 | 54 | 84 | 129 | - | |
| Intensité Maximale [cd] | 6.5 | 177 | 741 | 1766 | 4133 | - | |
| Groupe 2 Mode Ramping | Mode | Ramping : Éco à Turbo | |||||
| Flux Lumineux [lm] | 1-1100 | ||||||
| Autonomie [h] | selon le niveau de ramping | ||||||
| Résistance aux Chocs | 1m / 3.28 ft. | ||||||
| Résistance à l'Eau | IPX-8 (jusqu'à 2 mètres sous l'eau, pas pour la plongée) | ||||||
| Spécifications de Charge | Port USB-C, entrée DC 5V 1A | ||||||
| Remarques | Les paramètres mentionnés ci-dessus sont basés sur des tests effectués conformément aux normes internationales de test de lampes de poche (ANSI/NEMA FL1) en utilisant une batterie Li-ion 16340 de 800 mAh dans notre laboratoire. Les résultats peuvent varier avec différentes batteries ou dans différentes conditions environnementales. La température de fonctionnement est de 0°C à 40°C. | ||||||
Spécifications
- Émetteur : 1x LED Samsung LH351D avec une durée de vie allant jusqu'à 50 000 heures
- Options de batterie : 1x batterie Li-Ion 16340
- Tension de fonctionnement : 3,0V - 4,2V (batterie 16340)
- Dimension : 67,2 mm (longueur) × 22,5 mm (diamètre de la tête)
- Poids : 37 grammes (sans batterie)
- Corps de la lampe frontale : Alliage d'aluminium de qualité aérospatiale 6061, usiné CNC et anodisé dur selon les spécifications militaires de type III, finition anti-abrasive pour un corps robuste, géométrie anti-choc et meilleur échange de chaleur.
- Lentilles de Fresnel - résistantes aux rayures et à l'usure
- Rétrogradation Automatique : Le mode Turbo rétrograde automatiquement vers le mode Fort pour éviter la surchauffe.
Protection du Circuit
- Double-clic pour activer le mode Turbo, il rétrogradera automatiquement vers le mode Fort pour éviter la surchauffe.
- Il rétrograde automatiquement vers des modes inférieurs lorsque la batterie 16340 n'a pas assez d'énergie.
Spécifications de la Batterie
| Type de Batterie | Dimension et Quantité | Tension Nominale | Compatibilité |
| Batterie rechargeable 16340 | 16340 x 1 | 3.7 V | Oui, recommandé |
| CR123A | CR123A x 1 | 3.0 V | Non |
Installation de la Batterie : Dévissez le capuchon arrière pour insérer une batterie 16340 avec le côté anode (+) orienté vers la tête, puis revissez le capuchon arrière.
Instructions d'Utilisation
Depuis l'état ÉTEINT
- Un seul clic pour ALLUMER, puis un seul clic pour ÉTEINDRE.
- Appuyez et maintenez pour activer le mode Lune. Ensuite, appuyez et maintenez à nouveau pour parcourir les modes échelonnés.
- Double-clic pour activer le mode Turbo. Double-clic à nouveau pour activer le mode Lune, un seul clic pour ÉTEINDRE, appuyez et maintenez pour parcourir les modes échelonnés.
- Triple-clic pour activer le mode Stroboscope, double-clic à nouveau pour parcourir Stroboscope-SOS-Balise, puis un seul clic pour ÉTEINDRE.
- Quatre clics rapides pour activer le verrouillage. 4 clics rapides à nouveau pour désactiver le verrouillage et revenir au réglage de mode précédent. Lorsque la lumière est verrouillée, la LED principale clignote deux fois pour indiquer l'état de verrouillage. En mode verrouillage, appuyez et maintenez le bouton pour activer le mode Lune.
Depuis l'état ALLUMÉ
- Un seul clic pour ÉTEINDRE, sauf en modes Turbo et Stroboscope
- Appuyez et maintenez pour modifier la luminosité en continu. Relâchez le bouton pour vous arrêter au mode d'éclairage actuel.
- Double-clic pour activer le mode Turbo. Un seul clic pour revenir au mode précédent, appuyez et maintenez pour parcourir les modes (Lune – Faible – Moyen – Fort).
- Triple-clic pour activer le mode Stroboscope, double-clic à nouveau pour parcourir Stroboscope-SOS-Balise, un seul clic pour revenir au mode précédent.
- Quatre clics rapides pour basculer entre le mode échelonné et le mode ramping. La lumière clignote deux fois lors du changement de mode.
Dépannage et Entretien
- Le démontage de la tête scellée peut endommager la lampe frontale et annule la garantie.
- Sofirn Ltd. recommande d'utiliser des batteries de marque de haute qualité. Les dommages causés par une fuite de batterie annulent la garantie.
- Retirez la batterie si la lampe frontale ne sera pas utilisée pendant une période prolongée.
- Pour éviter l'autodécharge ou l'activation accidentelle pendant le stockage ou le transport, dévissez le capuchon arrière d'un demi-tour ou retirez la batterie.
- Tous les 6 mois, les filetages doivent être essuyés avec un chiffon propre, puis recouverts d'une fine couche de graisse silicone.
- Pour maintenir un niveau d'étanchéité adéquat, remplacez les joints toriques usés par une pièce de rechange approuvée.
- Dépannage : Nettoyez régulièrement les contacts de la batterie, car des contacts sales peuvent altérer les performances de la lampe frontale. Si vous rencontrez des problèmes (scintillement, éclairage intermittent ou non-allumage), les causes profondes et solutions suivantes doivent être tentées :
Raison A : La batterie doit être remplacée.
Solution : Remplacez la batterie par une batterie entièrement chargée de type approuvé.
Raison B : Les filetages, le contact de la carte PCB ou d'autres contacts sont sales.
Solutions : Veuillez nettoyer les points de contact avec un coton-tige imbibé d'alcool isopropylique.
Raison C : La lampe frontale ne s'allume pas lors de la première utilisation.
Solution : N'oubliez pas de retirer l'autocollant isolant de la batterie lors de la première utilisation.
Si les méthodes ci-dessus ne fonctionnent pas, veuillez consulter la politique de garantie avant de contacter votre distributeur agréé.
Sofirn Limited :
| Tél : | +86-755-23440047 | Fax : +86-755-23440141 |
| Web : | www.sofirnlight.com | |
| E-mail : | us@sofirnlight.com | eu@sofirnlight.com wholesale@sofirn.cn |
Veuillez nous contacter si vous avez des questions.
Si votre produit est défectueux, veuillez nous contacter pour un remplacement pendant la période de garantie.
Fabricant : Shenzhenshi Jinba Technology Co.,Ltd
Adresse : Du 1er au 9ème étage, 1er Bâtiment, N°.110 Tenglong Industrial Center, Guanlan Street, Longhua New District, Shenzhen 518000, China
Consignes de Sécurité
- La HS10 est une lampe frontale puissante. Ne jamais diriger le faisceau lumineux directement vers une personne, un animal ou des véhicules en mouvement. Cela pourrait causer des lésions rétiniennes. Veuillez ne pas laisser les enfants jouer avec. Le mode stroboscopique peut provoquer des crises chez les personnes atteintes d'épilepsie photosensible.
- L'utilisation prolongée de la lampe frontale en mode Turbo ou Fort la fera chauffer. C'est normal.
- La HS10 est conçue pour être utilisée avec une batterie rechargeable 16340 de qualité supérieure.
- Lors de l'installation de la batterie, assurez-vous que le côté anode (+) est toujours orienté vers la tête/les LED.
- Dévissez le capuchon arrière d'un demi-tour pour éviter toute activation involontaire pendant le transport. Cela empêche également la batterie de se décharger lorsque la lampe frontale est en veille.
- Évitez de heurter ou de faire tomber la lampe frontale.
