Manuel ECOWITT WS90

Introduction

Cet appareil est conçu pour mesurer plusieurs paramètres météorologiques, notamment la température, l'humidité, la vitesse du vent, la direction du vent, les précipitations, les UV et l'intensité lumineuse.

Veuillez noter que ce capteur ne peut pas être utilisé seul. Les données peuvent être transmises via la passerelle Wi-Fi Ecowitt ou affichées sur une console réceptrice (vendue séparément). Une fois la configuration Wi-Fi terminée, les données peuvent être visualisées sur l'application Ecowitt ou sur la console réceptrice. Pour garantir des performances optimales du produit, veuillez lire attentivement ce manuel et le conserver pour référence ultérieure.

Figure 1 Écosystème Ecowitt

Termes généraux utilisés dans le manuel

Passerelle : Également connue sous le nom de hub, c'est une console sans écran.

Récepteur : Désigne la console.

RF : Radiofréquence.

Elle fait référence aux bandes de fréquences ISM et SRD SubG (Industrielles, Scientifiques et Médicales et Dispositifs à Courte Portée inférieures à 1 GHz) pour la communication entre la console et ses capteurs.

Cette fréquence n'est pas la même que les fréquences de fonctionnement des modems 4G (LTE) ou Wi-Fi (2,4 GHz, 5 GHz). Les bandes ISM/SRD sont séparées des fréquences 4G par les réglementations nationales afin d'éviter les interférences. Les fréquences ISM/SRD typiques sont 915 MHz (Amériques), 868 MHz (Europe), 433 MHz (mondial), 920 MHz (Japon, Corée)

Instructions d'utilisation

Liste des pièces

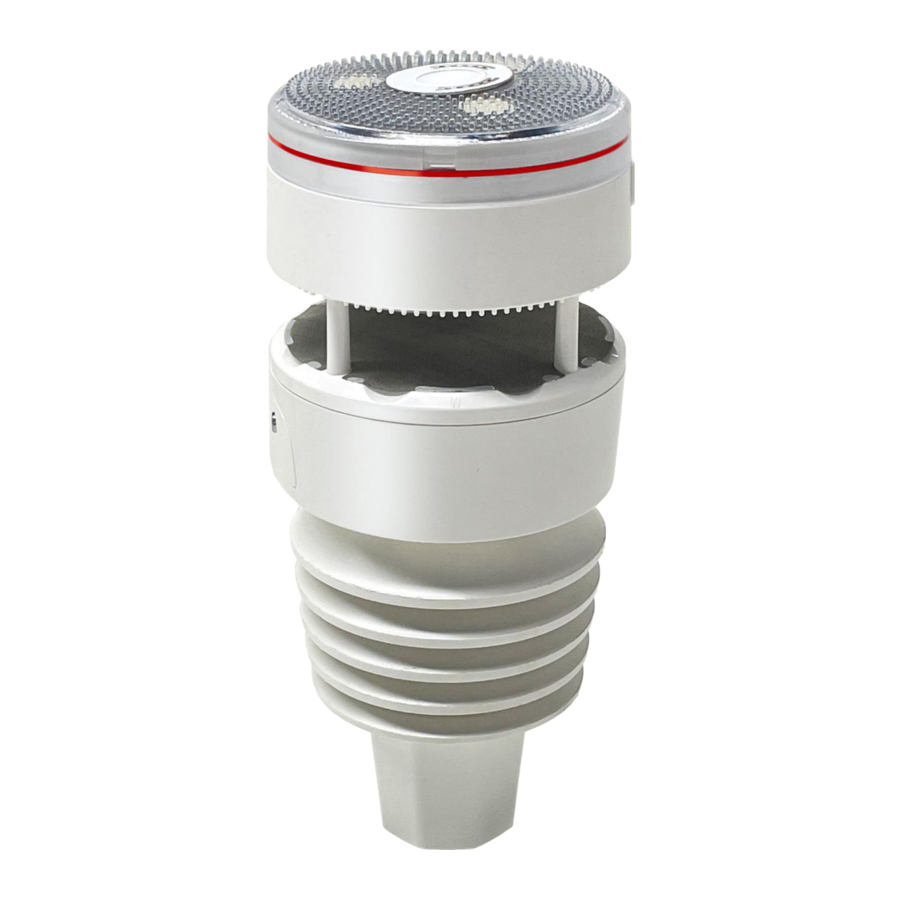

1 x Capteur météo WS90
1 x Manuel d'utilisation

Taille

Figure 2

Aperçu

Figure 3 Composants de l'ensemble du boîtier de capteur

Figure 4 Bouton Cal (Étalonner) & Bouton Reset (Réinitialiser)

Accessoires optionnels (vendus séparément)

Tableau 1 :

Configuration et montage

Préparatifs

1. Ouvrez l'emballage.
2. Préparez le récepteur (passerelle ou console) pour l'appairage avec le WS90.

Mise sous tension

Avertissement sur l'utilisation des piles

Tableau 2 :

Utilisez un tournevis pour ouvrir le compartiment des piles et insérez 2 piles AA. La LED à l'arrière du capteur s'allumera pendant 3 secondes, puis clignotera toutes les 8,8 secondes, indiquant que le capteur transmet correctement les données.

Si la LED ne s'allume pas pendant 3 secondes ou ne clignote pas comme prévu, appuyez sur le bouton "Reset" (Réinitialiser) pour redémarrer le processus et assurez-vous que la LED clignote toutes les 8,8 secondes.

Figure 5 Schéma d'installation des piles

Appairage avec une passerelle/console

Passerelles/Consoles compatibles avec le WS90

Vous devez appairer cet appareil avec la passerelle Wi-Fi Ecowitt ou les consoles d'affichage afin de visualiser les données sur votre application Ecowitt et de recevoir des alertes par e-mail sur notre serveur météo. Les modèles compatibles sont listés dans le tableau ci-dessous.

Tableau 3 :

Nom du modèle de console	Image	Les données peuvent-elles être téléchargées sur Internet ?	Les données peuvent-elles être affichées sur la passerelle/console ?
GW1100		√	✘
GW1200		√	✘
GW2000		√	✘
GW3000		√	✘
HP2550		√	√
HP2560		√	√
HP3500		√	√
WN1820/WN1821		√	✘
WN1900/WN1910		√	✘
WN1920/WN1980		√	✘
WS3800		√	√
WS3900/WS3910		√	√
WS6210		√	✘

• Les WN1900/WN1910/WN1920/WN1980 ne peuvent pas afficher les données d'intensité lumineuse et d'UV (le téléchargement n'est pas affecté).
• Les WN1820/WN1821 n'affichent que les données de température et d'humidité extérieure (le téléchargement n'est pas affecté).

Configuration avec la passerelle/console

Pour plus de détails à ce sujet, veuillez vous référer au manuel de la passerelle/console.
Si la passerelle Wi-Fi est déjà en fonctionnement et que vous n'avez jamais configuré de capteur météorologique auparavant, le capteur et la passerelle Wi-Fi récupéreront ses données automatiquement.

Remplacer l'ancien capteur météorologique

Si vous souhaitez utiliser un nouveau capteur WS90 pour remplacer un ancien capteur météorologique (déjà configuré sur un certain canal), veuillez essayer ce qui suit :

1. Ouvrez la page d'ID du capteur sur l'application Ecowitt et trouvez l'ID de votre ancien capteur.
2. Éteignez l'ancien capteur et allumez le nouveau capteur.
3. Cliquez sur "Re-register" (Réenregistrer) sur la page d'ID du capteur.

Le nouveau capteur sera alors appris et l'ancien capteur sera effacé.

Afficher les données en ligne sur l'application Ecowitt

Une fois la configuration Wi-Fi terminée, vous pouvez visualiser les données en temps réel de votre capteur météorologique sur l'application Ecowitt.

Avant le montage

Avant de monter le capteur extérieur à un emplacement permanent, vous devez tester la connexion sans fil du capteur à un emplacement temporaire et vous assurer que le capteur a une bonne station pour afficher les données sur l'application ou la console. En même temps, vous pouvez utiliser habilement les différentes fonctions et vous familiariser avec les performances de l'appareil.

Montage final

Remarque pour l'installation dans l'hémisphère sud :

Le panneau solaire est arrondi et sans orientation, il n'est donc pas nécessaire de l'orienter vers le "SUD" pour la capacité de charge.

Avant le montage

Familiarisez-vous avec le couvercle fileté inférieur du WS90 en le tournant doucement à gauche et à droite pour comprendre comment il se visse et se dévisse.

Présentation du câble d'extension (vendu séparément)

• Le WS90 dispose du câble d'extension pour connecter l'adaptateur étanche 12V.
• La rallonge peut également alimenter l'ensemble du capteur, pas seulement faire fondre la glace.
• Si vous n'utilisez pas le chauffage externe, vous pouvez ranger le câble du chauffage à l'intérieur du filetage de fixation du mât. Cela permet de maintenir l'installation propre et ordonnée tout en prévenant les dommages accidentels.

  Figure 6

Fixation au mât

• Vous pouvez fixer un mât (non inclus) à une structure permanente, puis y monter le capteur (référez-vous à la Figure 7 pour des conseils).
• Le trou d'installation est conçu pour s'adapter à un mât d'un diamètre de 1.0 inch (mât non inclus).

  Figure 7 Schéma de montage du boîtier de capteur
• Alignement vertical
  Assurez-vous que le tube de montage pour le boîtier du capteur est installé verticalement pour maintenir un alignement vertical correct. Ajustez le tuyau de montage si nécessaire pour y parvenir.
• Mise à niveau de l'anémomètre
  Assurez-vous que le corps de l'anémomètre est monté de niveau sur le tuyau. S'il n'est pas de niveau, les relevés de direction et de vitesse du vent peuvent être inexacts. Ajustez l'ensemble de montage si nécessaire.

Aligner correctement le capteur WS90

• Si vous n'êtes pas sûr de la direction correcte, localisez la flèche étiquetée "NORTH" (NORD) sur le dessus du tube de connexion du boîtier de capteur.
• Faites pivoter le capteur jusqu'à ce que cette flèche pointe plein NORTH (NORD). Vous pouvez vérifier la direction à l'aide d'une application de boussole sur votre téléphone.
• Une fois aligné, vissez fermement le couvercle fileté inférieur dans la direction NORTH (NORD), comme illustré à la Figure 8 :

  Figure 8

Étapes finales

• Avant de serrer les boulons, vérifiez et corrigez l'orientation nord comme dernière étape d'installation.
• Serrez les boulons fermement, mais évitez de trop les serrer. Assurez-vous que le capteur est solidement fixé pour résister aux vents forts et à la pluie sans bouger.

Fonctionnalités

• Pluviomètre piézoélectrique ;
• Anémomètre ultrasonique (vitesse de vent de démarrage 0,5m/s) ;
• Température et humidité extérieures ;
• Intensité lumineuse solaire et indice UV ;
• Étanche IPX5 ;
• Chauffage et alimentation électrique supplémentaire ;

Spécifications

Tableau 4 :

Remarque :

• La vitesse du vent est détectée toutes les 2 secondes.
• La lecture de la vitesse du vent sera une valeur en temps réel (les dernières données échantillonnées seront transmises au récepteur).
• La lecture de la rafale de vent correspondra à la vitesse maximale du vent des 28 dernières secondes.
• Lorsque la vitesse du vent est inférieure à 5m/s, la dispersion de la direction du vent augmentera.
• La principale source d'alimentation du capteur est le panneau solaire. Lorsque l'énergie solaire disponible (lumière sur une période récente) est insuffisante, les batteries seront utilisées.

Étalonnage et Entretien

À propos de la déviation des précipitations quotidiennes

Figure 9 Déviation des précipitations quotidiennes pour WH40 et WS90

La déviation des précipitations quotidiennes du WS90 est très faible sur le long terme, mais dans certaines conditions, la déviation peut être plus importante : la taille des gouttes de pluie et la vitesse du vent peuvent avoir des impacts différents sur la sortie du capteur, ce qui entraîne cette variance.

Le produit WS90 souffre de cette imperfection. Si vous êtes très exigeant sur la précision des données de pluie, nous vous suggérons d'acheter le WH40 et de l'utiliser avec le WS90. S'il n'y a pas d'exigence précise sur les données de chaque pluie, alors le WS90 convient parfaitement : après tout, l'appareil fonctionne bien sur une plus longue période d'utilisation.

Comment étalonner le WS90

Assurez-vous que le WS90 a été associé à la passerelle/console. Assurez-vous que votre appareil mobile et la passerelle/console sont connectés au même réseau Wi-Fi.

Étalonnage d'un certain paramètre

Si vous disposez de données provenant d'une station météorologique relativement précise. Vous pouvez utiliser ces données pour effectuer l'étalonnage. Utilisez la température intérieure comme illustration dans la Figure 10.

1. Ouvrez l'application Ecowitt. Cliquez sur "..." dans le coin supérieur droit et choisissez "Calibration (Étalonnage)".
2. Calculez le décalage des données entre la station météorologique précise et le capteur Ecowitt.
3. Remplissez le décalage obtenu à l'étape 3, cliquez sur Save (Enregistrer).

   Figure 10

Étalonnage du capteur de pluie

Le WS90 est équipé d'un capteur de pluie haptique, et le système fournit une méthode permettant aux utilisateurs d'étalonner eux-mêmes la précision du capteur de pluie. Pour effectuer un étalonnage correct, veuillez suivre ces étapes :

1. Préparez un appareil de référence
   Un appareil de référence est nécessaire pour enregistrer les valeurs de précipitations, et il est également crucial d'avoir la capacité d'enregistrer les taux de pluie. À cette fin, le capteur de pluie WH40 peut être utilisé comme appareil de référence.

   Figure 11 Valeurs de précipitations enregistrées pour WH40 et WS90
2. Comprenez les paramètres de gain de pluie
   Il y a cinq paramètres de gain de pluie qui peuvent être réglés : Piezo Rain1 à Rain5. Il est recommandé de laisser Rain1 inchangé à moins que vous ne puissiez confirmer qu'il produit systématiquement les mêmes résultats, après quoi vous pourrez l'ajuster.
3. Enregistrez et calculez les données de précipitations
   Par exemple : Supposons que nous réglions le gain Rain4 à 6/7.5 = 0.8. Pour faciliter la manipulation, vous pouvez temporairement régler Rain2, Rain3 et Rain5 à 0.8 également.
   Ce n'est que lorsque des taux de pluie différents sont enregistrés que vous devez diviser la valeur des précipitations du WS90 par 0.8 pour obtenir une valeur de précipitations de 1.0. Ensuite, recalculez (valeur de référence/WS90/0.8) et remplissez précisément les réglages de gain de pluie correspondants.

   Figure 12 Réglage des cinq paramètres de gain de pluie

En suivant ces étapes, vous pouvez étalonner plus précisément le capteur de pluie du WS90.

Étalonnage de la vitesse du vent à zéro

La vitesse du vent doit être remise à zéro après la mise à jour du micrologiciel (établir la ligne de base zéro)

Utilisez un ventilateur pour vérifier si la vitesse du vent réagit sous tous les angles !

1. Effectuez l'étalonnage dans une pièce sans vent. Couvrez la partie supérieure et la zone du capteur de vitesse du vent du WS90 avec un chiffon doux.
   • Maintenez le bouton CAL enfoncé pendant 3 secondes jusqu'à ce que la LED s'allume pendant 5 secondes et commence à clignoter.
   • Attendez que la LED s'éteigne, indiquant que l'étalonnage de la vitesse du vent est terminé et que la remise à la ligne de base zéro est effectuée.

     Figure 13

Gestion du clignotement de la LED

Pour certains, le clignotement de la LED est gênant.

• Pour arrêter le clignotement de la LED, appuyez et relâchez brièvement le bouton CAL trois fois.
• Pour réactiver la fonction lumineuse de la LED, appuyez à nouveau trois fois sur le bouton CAL.

Garantie

Figure 14

Remarque: Les dommages au capteur, dus à un manque de protection de mise à la terre contre les décharges électrostatiques (ESD) de foudre, ne sont pas couverts par la garantie.

Nous offrons une garantie limitée de 2 ans.

Soins et Entretien

Lorsque des batteries de marques ou de types différents sont utilisées ensemble, ou que des batteries neuves et anciennes sont utilisées ensemble, certaines batteries peuvent être sur-déchargées en raison d'une différence de tension ou de capacité. Cela peut entraîner un dégagement de gaz, des fuites et une rupture, et peut causer des blessures corporelles.

• Ne mélangez pas les batteries alcalines, au lithium, standard ou rechargeables.
• Achetez toujours la taille et le type de batterie appropriés les mieux adaptés à l'utilisation prévue.
• Remplacez toujours l'ensemble des batteries en une seule fois, en veillant à ne pas mélanger les anciennes et les nouvelles, ou des batteries de types différents.
• Nettoyez les contacts de la batterie ainsi que ceux de l'appareil avant l'installation de la batterie.
• Assurez-vous que les batteries sont installées correctement en ce qui concerne la polarité (+ et -).
• Retirez les batteries des produits pendant les périodes de non-utilisation. Une fuite de batterie peut provoquer la corrosion et endommager ce produit.
• Retirez rapidement les batteries usagées.
• Pour le recyclage et l'élimination des batteries, et pour protéger l'environnement, veuillez consulter internet ou votre annuaire téléphonique local pour trouver les centres de recyclage locaux et/ou suivre les réglementations gouvernementales locales.

Le panneau solaire fourni charge un supercondensateur sur ce WS90. Dans des conditions normales (intensité lumineuse solaire supérieure à 20klux et d'une durée de plus de 4 heures), la tension de crête du supercondensateur affichée sur la vignette de la batterie de votre tableau de bord doit être supérieure à 3.5v et inférieure à 5.5v. Si elle ne dépasse pas 2.5v, veuillez vérifier la partie supérieure de votre WS90 et assurez-vous qu'elle est exempte de poussière. Utilisez une brosse pour nettoyer la surface afin d'améliorer l'efficacité de la charge solaire.

Figure 15
