Manuel du Vortex PRO
Sommaire
LE KIT COMPREND
| 8 EMBUTS HEXAGONAUX | 9/64" |
| 5/32" | |
| 3/16" | |
| 2mm | |
| 2.5mm | |
| 3mm | |
| 4mm | |
| 5mm | |
| 3 EMBUTS TORX® | T-10 étendu |
| T-15 | |
| T-25 | |
| 1 EMBUT PLAT | 10 mm de LARGE |
| 1 DOUILLE | 1/2" |
| 1 ADAPTATEUR DE DOUILLE | Hexagonal 1/4" vers Carré 1/4" |
COMPATIBLE AVEC N'IMPORTE QUEL EMBUT DE 1/4"
Les images sont uniquement à titre indicatif. Le produit peut légèrement différer de celui présenté.
CLÉ DYNAMOMÉTRIQUE PRO
COUPLE PRO. RIEN DE PLUS. RIEN DE MOINS.
FONCTIONNEMENT

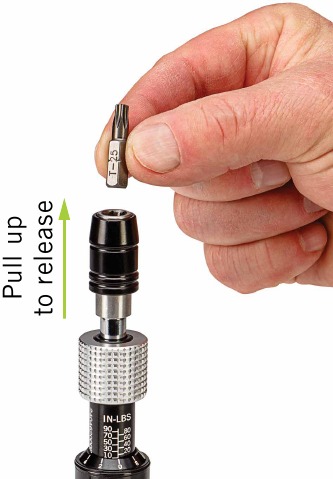

Insérer/Retirer l'embout
- 1. Insérer l'embout
Poussez l'embout dans le porte-embout pour le verrouiller. - 2. Retirer l'embout
Tirez sur le manchon de libération de l'embout pour le dégager.
![FONCTIONNEMENT - Insérer/Retirer l'embout]( "Vortex - PRO - FONCTIONNEMENT - Insérer/Retirer l'embout")
Insérer/Retirer la douille
- 1. Insérer l'adaptateur de douille
Poussez l'adaptateur de douille dans le porte-embout pour le verrouiller. - 2. Fixer la douille à l'adaptateur de douille
Poussez la douille sur l'adaptateur de douille. - 3. Retirer la douille
Tirez sur la douille pour la libérer de l'adaptateur de douille. - 4. Retirer l'adaptateur de douille
Tirez sur le manchon de libération de l'embout pour retirer l'adaptateur de douille.

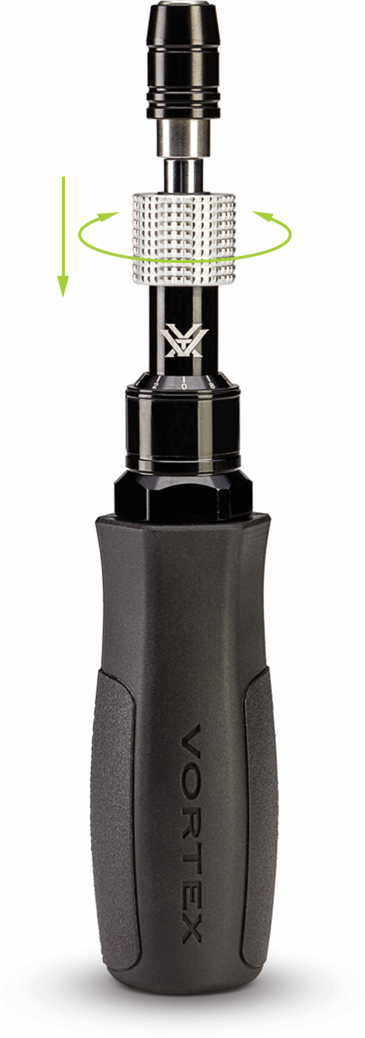

Régler le couple
- 1. Déverrouiller l'échelle de couple Appuyez sur la bague de réglage pour déverrouiller le réglage de l'échelle de couple. Tout en maintenant la bague de réglage enfoncée, tournez l'échelle de couple jusqu'à atteindre le réglage de couple souhaité et que les échelles soient alignées.
![FONCTIONNEMENT - Régler le couple]( "Vortex - PRO - FONCTIONNEMENT - Régler le couple")
- Le sens anti-horaire augmentera le couple.
- Le sens horaire diminuera le couple.
- 2. Verrouiller l'échelle de couple
En relâchant la bague de réglage, votre couple sera verrouillé.
ENTRETIEN
- Ceci est un instrument de précision et doit être manipulé et stocké avec soin. Ne le jetez pas et ne l'utilisez pas comme marteau.
- Votre clé dynamométrique est lubrifiée à vie, et vous ne devez pas ajouter d'huile ou de lubrifiants. La seule exception est la tête de cliquet, qui peut être lubrifiée au besoin pour un fonctionnement en douceur.
- Comme pour tous les instruments de mesure de précision, il est recommandé de faire calibrer cet instrument une fois par an, dans des circonstances normales, pour garantir sa précision. Pour toute assistance, veuillez nous contacter au numéro indiqué ci-dessous.
- Rangez toujours cette clé dynamométrique dans son étui pour la protéger de la saleté et de l'humidité.
- Ne démontez jamais la clé dynamométrique vous-même.
En cas de besoin de service, veuillez nous contacter au :
1-800-4VORTEX (1-800-486-7839).
GARANTIE VIP
Garantie à vie.
En savoir plus sur VortexOptics.com
service@VortexOptics.com
1-800-4VORTEX
CONSIGNES DE SÉCURITÉ
IL Y A UN RISQUE DE PROJECTIONS DE PARTICULES.
- L'utilisation d'outils à main, de douilles, de rallonges ou d'accessoires endommagés peut entraîner des blessures.
- Ne frappez rien avec cette clé dynamométrique et ne l'utilisez pas comme marteau.
- Une clé dynamométrique mal calibrée peut endommager des pièces ou des outils.
- N'utilisez pas de rallonges sur la poignée, car cela endommagerait cette clé dynamométrique.
- Pour garantir des lectures de couple précises, veuillez maintenir la clé dynamométrique perpendiculaire à la tête de vis.
- La poignée n'est pas isolée, n'utilisez pas cette clé dynamométrique sur des circuits électriques sous tension ou à haute tension.
UTILISEZ TOUJOURS UNE PROTECTION OCULAIRE LORS DE L'UTILISATION D'OUTILS À MAIN. UN CHOC ÉLECTRIQUE PEUT ENTRAÎNER DES BLESSURES.
