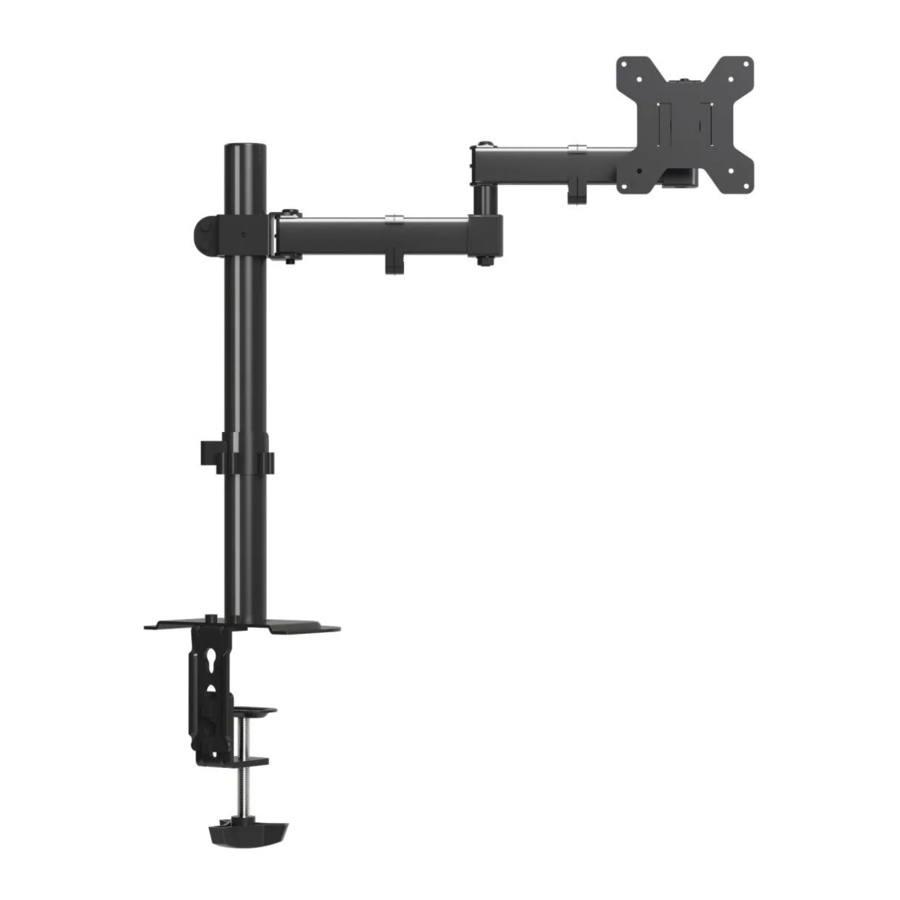

Manuel Bracwiser MD7421

Instructions de déballage

Veuillez ouvrir la boîte avec précaution et retirer les protections telles que les doublures et les couvercles.
Vérifiez toutes les pièces pour vous assurer qu'aucun composant ou pièce n'est endommagé.
N'utilisez pas de composants ou de pièces endommagés.
Lisez ce manuel avant l'installation.

Installation

1. Installer le mât sur un bureau
   Option A : Installation par pince
   1. Connectez le mât (a) et la pince (c) avec la vis (f1) et la rondelle (f2) et serrez-les avec la clé (i) (figure 1).
   2. Connectez la pince (b) et le support de pince (c). Choisissez la position de trou appropriée en fonction de l'épaisseur du bureau. Serrez le bouton en plastique pour le fixer.

      Option B : Installation par passe-câble
      1. Connectez le mât (a) et la pince (c) avec la vis (f1) et la rondelle (f2) et serrez-les avec la clé (i) (figure 1). Insérez le support de passe-câble (c) dans le trou du bureau dont le diamètre est supérieur à 1,65 po/42 mm (figure 4).
      2. Connectez la pince (b) et le support de pince (c). Choisissez la position de trou appropriée en fonction de l'épaisseur du bureau. Serrez le bouton en plastique pour le fixer.


Pièces

Ce support de bureau pour moniteur doit être solidement fixé au bureau horizontal. Si le support n'est pas correctement installé, il pourrait tomber, entraînant des blessures et/ou des dommages potentiels.

2. Connecter le bras pivotant et le mât

   1. Placez le clip de fil de mât (g) sur le mât (a).
   2. Placez le clip de fil de bras (h) sur le bras pivotant (d).
   3. Placez le bras pivotant (d) sur le mât (a). Serrez avec la clé (i) à la position appropriée.
3. Connecter la plaque VESA et le moniteur

   Assurez-vous que les vis sont serrées.

4. Connecter le moniteur et le support
   Insérez le moniteur dans la tête du bras pivotant

   Insérez la vis pré-positionnée dans la plaque dans le trou de vis de la tête du bras pivotant

5. Réglage de l'angle du manchon de tête
   Ajustez la tête du bras pivotant selon les besoins en cas d'affaissement du moniteur.

   Pour ajuster la hauteur du moniteur, serrez ou desserrez la vis, fixez la plaque en serrant l'écrou à la position appropriée.

6. Gestion des câbles
   Effectuez les réglages avec la clé (i). Gérez les câbles avec le clip de fil de bras (h) et le clip de fil de mât (g).


Informations de sécurité importantes

Veuillez faire attention pendant l'installation et l'utilisation. Lisez ce manuel avant l'installation. Suivez le manuel et utilisez les outils comme conseillé dans l'emballage.
L'installation doit être effectuée par un professionnel ou avec l'aide d'autres personnes. Ne démontez aucun composant si aucune instruction n'est fournie dans le manuel. Nous ne sommes pas responsables de toute perte due à une installation incorrecte ou à une utilisation incorrecte de cet article.
