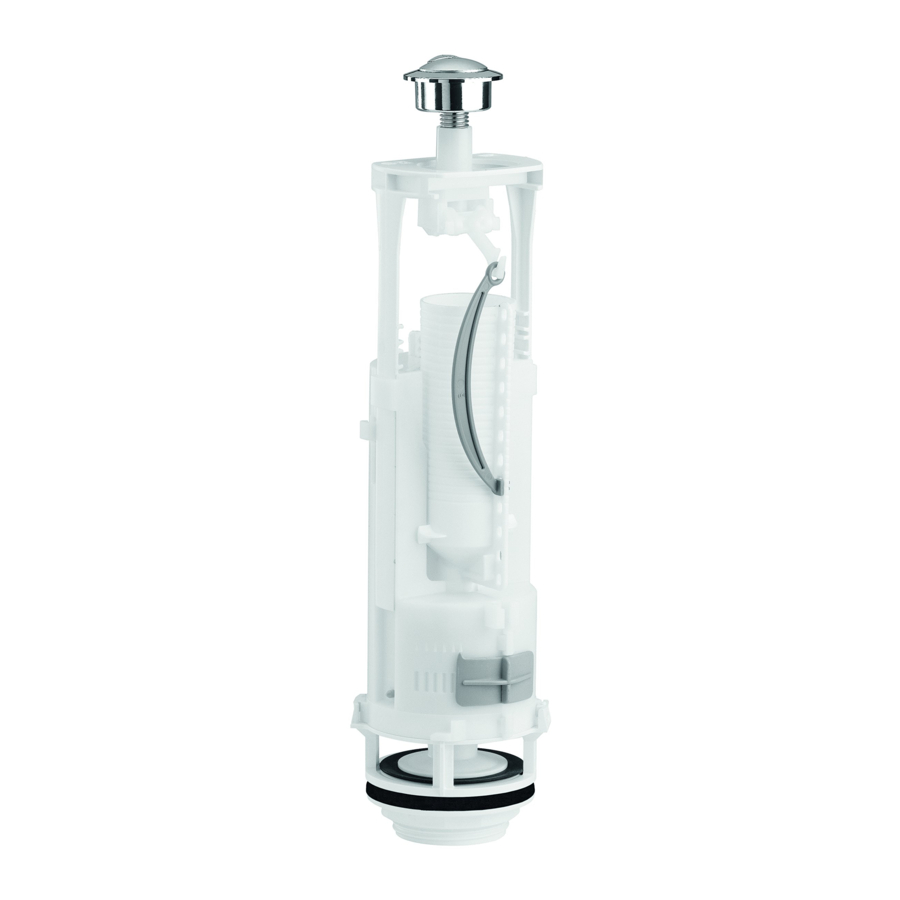

Siamp OPTIMA 49 Manuel

PRÉSENTATION

PRÉPARATION DU MÉCANISME

Mesurer le réservoir

• H (du haut du couvercle à la base intérieure du réservoir)
• D (diamètre du trou dans le couvercle)

Vérifier la position de l'étrier
Si l'étrier (m) est correctement positionné selon le tableau ci-dessous, passez à l'étape . Sinon, suivez toutes les étapes suivantes :

1. Déclipser la tige de levier (c)
2. Retirer l'étrier (m), en appuyant sur les deux clips de verrouillage (k)
3. Couper le trop-plein (l) si nécessaire selon le tableau
4. Repositionner l'étrier dans son logement et le faire glisser jusqu'à la position requise (numéro d'encoche de réglage souhaité visible)
5. Reclipser la tige de levier (c) dans le trou du trop-plein (l) qui a le même numéro que celui de l'encoche de réglage
6. Dévisser l'écrou de la crépine (f)

INSTALLATION

Positionnez le mécanisme dans le réservoir et fixez-le avec l'écrou (f). Vissez manuellement l'écrou de la bonde (f) jusqu'à ce qu'il soit en contact avec la céramique. Si nécessaire, donnez un quart de tour supplémentaire (maximum) avec la clé appropriée. NB : Un serrage excessif peut endommager le mécanisme et ne serait pas couvert par la garantie.

ASSEMBLAGE DE LA CUVETTE ET DU RÉSERVOIR

1. Fixez les vis au fond du réservoir (voir l'ordre des pièces ci-dessous)

2. Positionnez le joint en mousse de latex sur l'écrou (f)

3. Positionnez le réservoir sur la cuvette et fixez-le avec les écrous à oreilles


INSTALLATION DU BOUTON

1. Une fois la configuration terminée, placez le couvercle sur le réservoir
2. Si le trou dans le couvercle (D) est > 38 mm et
3. Positionnez le bouton sur le couvercle et vissez-le jusqu'à ce qu'il soit bien serré.

RÉGLAGE DU NIVEAU D'EAU

Après avoir raccordé votre robinet flotteur à l'arrivée d'eau, ouvrez le robinet et réglez le niveau de la grande chasse en utilisant le robinet flotteur (voir au verso).
Remarque : Le niveau d'eau max. doit être 20 mm plus bas que le tube de trop-plein (l).

Pour ajuster le niveau d'eau de la petite chasse, faites glisser le curseur (j). Immergez le curseur de 40 mm.
Remarque : Plus le curseur est proche de 18, plus le volume d'eau évacué sera important.

Dans certains cas (rares), le niveau d'eau résiduel (quantité d'eau restant après la grande chasse) doit être augmenté pour assurer un nettoyage plus efficace. Pour ce faire, déplacez le clapet coulissant (d) vers la gauche (plus il est ouvert, plus l'eau résiduelle augmente). Remarque : L'augmentation de l'eau résiduelle réduit le volume d'eau chassé. Si nécessaire, réajustez le niveau d'eau max. à l'aide du robinet flotteur.

ENTRETIEN

Changement du joint de soupape

1. Après avoir ouvert le réservoir, tournez le mécanisme de 90° pour le séparer de sa crépine
2. Changez le joint de soupape
3. Repositionnez le mécanisme, en le verrouillant dans la crépine
4. Refermez le réservoir.

INSTALLATION DU ROBINET FLOTTEUR

ROBECO 06 et STANDARD 15EL

1. Positionnez le robinet
2. Fixez avec l'écrou
3. Raccordez à l'arrivée d'eau
4. Ajustez le niveau d'eau avec la vis de réglage (15 EL) ou en pliant la tige (06)

Vissez manuellement le contre-écrou jusqu'à ce qu'il soit en contact avec la céramique. Si nécessaire, donnez un quart de tour supplémentaire (maximum).
N.B. : Un serrage excessif peut endommager le mécanisme et ne serait pas couvert par la garantie.
Assurez l'étanchéité de la connexion au réservoir avec le joint filtre.

COMPACT 95L

1. Positionnez le robinet
2. Fixez avec l'écrou
3. Raccordez à l'arrivée d'eau
4. Ajustez le niveau d'eau avec la vis de réglage

1. Ne pas trop serrer en aucun cas.
2. N'utilisez aucune pâte d'étanchéité et/ou composé en aucun cas
3. N'utilisez pas de connecteur manipulant la partie interne du robinet d'arrivée.

SIAMP ne sera pas responsable en cas de non-respect de ces avertissements.

COMPACT 99B et HANDY 93B

ENTRETIEN (95L & 99B)
