Manuel Anker SOLIX

Avertissement

Nous vous recommandons fortement de lire attentivement les règles de sécurité, les instructions d'installation et de regarder la vidéo d'installation.

Pendant le processus d'installation, il est nécessaire de suivre les règles de sécurité et les instructions d'installation pour s'assurer que toutes les connexions sont fermes et fiables. Si vous n'êtes pas familier avec l'installation électrique, nous vous recommandons fortement de faire appel à des électriciens professionnels. Ils possèdent les connaissances et l'expérience pertinentes pour garantir la sécurité et la justesse du processus d'installation. Veuillez noter qu'une installation incorrecte peut entraîner des dommages matériels, des pannes électriques et même des blessures. Par conséquent, pour votre sécurité et le fonctionnement normal de l'équipement, veuillez opérer avec prudence.

Contenu de la boîte

Aperçu

Aperçu du produit

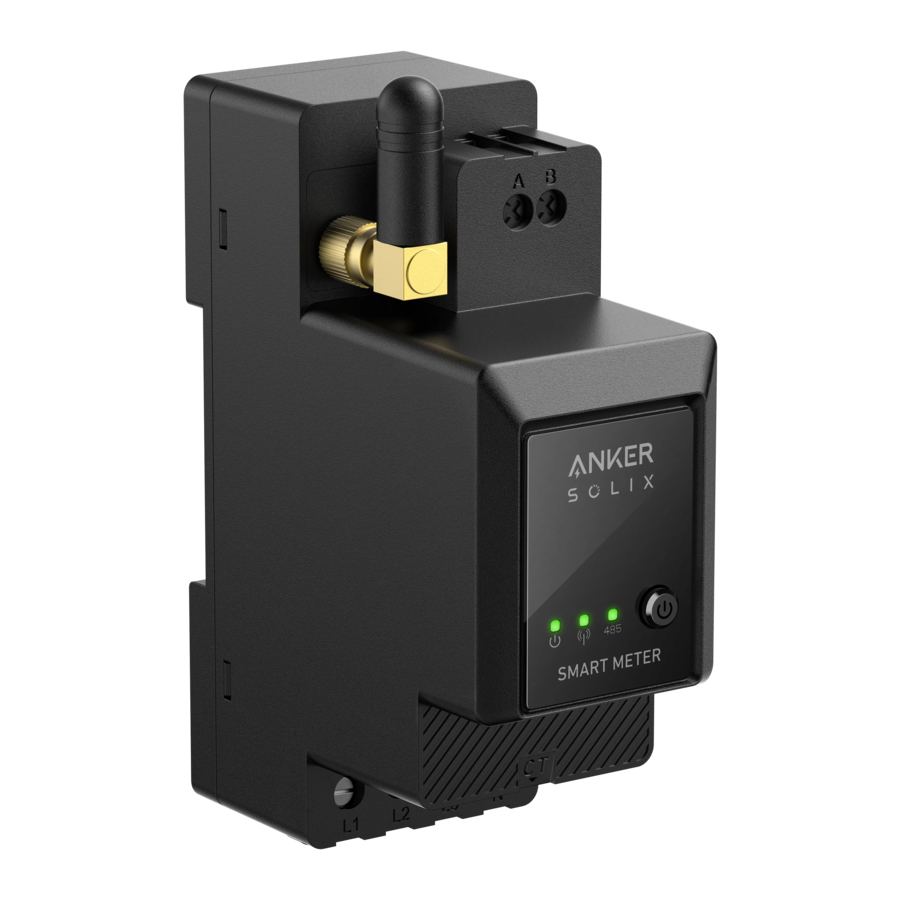

La série de compteurs intelligents Anker SOLIX Smart Meter est une gamme d'appareils adaptés aux maisons, bureaux, magasins de détail, installations de fabrication et autres bâtiments. Les appareils Anker SOLIX Smart Meter sont montables sur rail DIN à l'intérieur du tableau électrique et conviennent parfaitement aux nouvelles constructions. Les appareils Anker SOLIX Smart Meter peuvent être contrôlés et surveillés via des connexions Wi-Fi et LAN. Une connexion Bluetooth peut être utilisée pour le processus d'inclusion. L'Anker SOLIX Smart Meter est un compteur d'énergie triphasé montable sur rail DIN. L'appareil rapporte l'énergie accumulée ainsi que les données de tension, de courant et de facteur de puissance en temps réel. Il stocke les données dans une mémoire non volatile pour une récupération ultérieure, avec au moins 60 jours de données à une résolution d'1 minute.

1. Entrée Tension L1 (marron)
2. Entrée Tension L2 (noir)
3. Tension L3 (gris) et Entrée d'Alimentation de l'Appareil
4. Entrée Neutre
5. Port CT
6. Interrupteur Marche/Arrêt
7. Indicateur d'État
8. Indicateur Wi-Fi / Bluetooth
9. Indicateur RS485
10. Trou Traversant RS485 A
11. Trou Traversant RS485 B
12. Antenne
13. CT1
14. CT2
15. CT3
16. Liaison CT
17. Antenne d'Extension

Installation du compteur intelligent

Instructions d'installation

• Danger d'électrocution. Le montage/l'installation de l'appareil sur le réseau électrique doit être effectué avec précaution par un électricien qualifié.
• Danger d'électrocution. Assurez-vous qu'aucune tension n'est présente aux bornes de l'appareil avant d'effectuer toute modification de connexion.
• Utilisez l'appareil uniquement avec un réseau électrique et des appareils conformes à toutes les réglementations applicables. Un court-circuit dans le réseau électrique ou tout appareil connecté à l'appareil pourrait l'endommager.
• Ne connectez pas l'appareil à des charges dépassant la charge maximale indiquée.
• Connectez l'appareil uniquement de la manière indiquée dans ces instructions. Toute autre méthode pourrait causer des dommages et/ou des blessures.
• N'installez pas l'appareil dans un endroit où il pourrait être mouillé.
• RECOMMANDATION : Connectez l'appareil à l'aide de câbles rigides unipolaires avec une résistance thermique d'isolation accrue, pas moins que PVC-T 105°C (221°F). Avant de commencer le montage/l'installation de l'appareil, vérifiez que les disjoncteurs sont coupés et qu'aucune tension ne provient de leurs bornes. Cela peut être fait avec un testeur de phase ou un multimètre. Lorsque vous êtes sûr qu'il n'y a pas de tension, vous pouvez procéder à la connexion des câbles. Suivez le schéma de la figure 1 pour installer les transformateurs de courant CT L1 autour du câble de Phase L1 vers la ou les charges, CT L2 autour du câble de Phase L2 vers la ou les charges et CT L3 autour du câble de Phase L3 vers la ou les charges. Montez l'appareil sur le rail DIN. Branchez les câbles des CT L1, CT L2 et CT L3 dans les connecteurs d'entrée L1, L2 et L3 de l'appareil respectivement.
• Montez les disjoncteurs conformément à vos réglementations locales et connectez les câbles de Phase L1, Phase L2 et Phase L3 à travers ceux-ci aux entrées L1, L2 et L3 de l'appareil respectivement. Connectez le câble neutre à l'entrée N. L'appareil est alimenté par ses entrées L1, L2, L3. Assurez-vous d'avoir effectué toutes les connexions correctement, puis allumez les disjoncteurs.

Ne laissez pas les enfants jouer avec les boutons/interrupteurs connectés à l'appareil. Gardez les appareils de télécommande des produits Anker SOLIX hors de portée des enfants.

Connexion des câbles

Veuillez clipser le CT aux câbles de phase côté habitation. Les câbles sont épais, et les spécifications pour les phases L1/L2/L3 côté habitation sont de 63A avec un maximum de 100A.

Remarque :

• Installez un câble de tension (vendu séparément).
• Un compteur intelligent triphasé peut être utilisé comme compteur intelligent monophasé.

1. Veuillez d'abord identifier les phases d'entrée.

   Dans des circonstances normales, la phase marron est le fil de phase L1, la phase noire est le fil de phase L2, la phase grise est le fil de phase L3 et la phase bleue est le fil neutre N.


2. Coupez l'alimentation pour vous assurer qu'il n'y a aucun risque de choc électrique.

3. Portez des gants isolants (fournis par l'utilisateur) et retirez le compteur intelligent et le CT (transformateur de courant) de l'emballage.

4. Insérez le compteur intelligent dans le rail du tableau de distribution, en vous assurant qu'il est solidement fixé.

5. Veuillez préparer le fil de tension de couleur correspondante, puis connectez le fil de tension depuis tout trou de disjoncteur inutilisé et connectez-le au trou du compteur intelligent correspondant.

6. Connectez le fil du CT à la prise du CT.

7. Clipsez le CT aux phases L1/L2/L3.

Remarque : Veuillez faire attention à la direction du courant.

• Clipsez le CT L1 sur L1 dans le sens du courant.
• Clipsez le CT L2 sur L2 dans le sens du courant.
• Clipsez le CT L3 sur L3 dans le sens du courant.


Indicateur LED

	La connexion entre le compteur intelligent et le tableau de distribution est terminée.
	Lorsque le compteur intelligent est connecté au CT et que le CT est clipsé aux phases correspondantes, le CT détecte automatiquement le courant.
	Configuration réseau terminée.
	Connexion réussie.

Remarque : Une fois la connexion réussie, le compteur intelligent s'allume automatiquement. Si l'utilisateur n'utilise pas l'application pour la configuration réseau dans les 30 minutes, il s'éteindra automatiquement.

Utilisation de l'application

Télécharger l'application

Recherchez "Anker" (Anker) et téléchargez l'application Anker via l'App Store

ou Google Play

Ou scannez le code QR ci-dessous pour accéder à votre magasin d'applications.

Enregistrement du compte

Sélection de la région
Lorsque l'application est lancée avec succès, vous accéderez à la page de connexion.
Veuillez noter que la région du pays DOIT correspondre à votre lieu de résidence. Une région de pays incorrecte peut entraîner l'échec de la connexion de l'appareil.

S'inscrire / Se connecter
Vous pouvez vous connecter via un compte Anker, Amazon ou Apple ID. Si vous n'avez pas de compte Anker, appuyez sur [Sign Up] (S'inscrire) pour enregistrer un compte :
Veuillez saisir votre adresse e-mail pour le processus d'inscription. Les mots de passe doivent contenir 8 à 20 caractères, des lettres majuscules et minuscules, des chiffres et des symboles.

Configuration réseau

Avant de configurer, veuillez vous assurer que la connexion réseau fonctionne correctement avec un signal Wi-Fi fort. Ne placez pas l'appareil loin du routeur.

Ajouter un appareil

Étape 1

1. Maintenez l'appareil allumé.
2. Appuyez sur [+] ou [Add Device] (Ajouter un appareil) dans le coin supérieur droit de la page Appareils.


Étape 2
L'application Anker recherchera automatiquement votre Smart Meter. Une fois l'appareil trouvé, il apparaîtra sur la liste.

• Veuillez vous assurer que le Bluetooth de votre téléphone est activé et que l'application Anker est autorisée à accéder au Bluetooth et au Wi-Fi.
• Si vous souhaitez rechercher manuellement l'appareil, vous pouvez appuyer sur [Accessory] (Accessoire) dans la ligne "Add devices manually" (Ajouter des appareils manuellement).


Étape 3
Après avoir connecté le Smart Meter via Bluetooth, vous devez choisir un réseau Wi-Fi pour l'appareil. Sélectionnez le réseau Wi-Fi dans la liste et entrez le mot de passe.

• L'appareil ne prend en charge que le Wi-Fi 2.4GHz.
• Assurez-vous que le mot de passe est correct.


Étape 4
Votre Smart Meter devrait être configuré avec succès au réseau.
Si le processus de configuration échoue, suivez les conseils ci-dessous :

• Vérifiez si le routeur Wi-Fi fonctionne normalement.
• Rapprochez le routeur de l'appareil.
• Assurez-vous que le mot de passe Wi-Fi est correct.


Mise à jour du micrologiciel

Assurez-vous que tous vos appareils ont configuré le Wi-Fi et disposent d'une connexion réseau stable.

1. S'il y a une mise à jour importante pour le micrologiciel du Smart Meter, l'application vous guidera tout au long du processus. Assurez-vous que vos appareils sont allumés et connectés au Wi-Fi avant la mise à jour.

2. Si aucune mise à jour n'est requise, vous pouvez ignorer cette étape.

Remarque :
Les mises à jour peuvent prendre quelques minutes. Veuillez patienter. Si la mise à jour échoue, vérifiez si vos appareils sont activés et connectés au Wi-Fi.

Paramètres du plan énergétique

Une fois que vous avez configuré le Smart Meter, vous pouvez sélectionner le mode Autoconsommation. Le compteur gérera intelligemment la décharge et le stockage d'énergie de la Solarbank en temps réel en obtenant uniquement la quantité d'électricité requise par les charges domestiques, sans gaspiller l'énergie solaire.

Sélectionner le mode

Accédez à la sélection du mode via le raccourci du plan énergétique sur la page d'accueil :

• Autoconsommation : Dans ce mode, le Smart Meter calcule la puissance nécessaire pour les charges domestiques et l'envoie à la Solarbank pour une utilisation efficace de l'énergie solaire. L'excès de puissance est stocké dans la batterie. Ce mode n'est possible qu'avec un Smart Meter.
• Mode personnalisé : Créez manuellement un plan d'électricité. La Solarbank décharge les charges domestiques en fonction de vos entrées pour différentes tranches horaires. L'énergie supplémentaire est stockée dans la batterie.
• Un plan énergétique peut être défini pour chaque jour de la semaine pour une solution énergétique flexible pour votre famille.
• S'il y a actuellement des systèmes domestiques qui peuvent être ajoutés, vous pouvez choisir de rejoindre le système domestique correspondant.

* Remarque : Si le Smart Meter n'est pas ajouté à un système domestique, l'étape de sélection du mode sera ignorée.

Mode personnalisé

Sélectionnez Mode personnalisé, puis cliquez sur le bouton ci-dessous :

1. Appuyez sur [Settings] (Paramètres) pour accéder à la page de réglage du plan énergétique, qui listera tous les plans que vous avez configurés. S'il n'y a pas de plan, la Solarbank déchargera 200W vers les charges domestiques à tout moment.
2. Cliquez sur [+] dans le coin supérieur droit pour ajouter un plan de consommation d'électricité.
3. Sur la page du plan énergétique, appuyez sur [Set a Schedule] (Définir un programme) pour régler la puissance que la Solarbank décharge vers les charges domestiques pour différentes périodes.
4. Appuyez sur [Repeat] (Répéter) ci-dessus pour répéter le plan de décharge défini pour d'autres semaines.
5. Après avoir terminé tous les réglages, appuyez sur [√ ] dans le coin supérieur droit pour enregistrer et appliquer le plan énergétique.

Remarques :

• Vous pouvez ajouter un plan énergétique pour plusieurs appareils avec différentes dates récurrentes.
• Assurez-vous que votre appareil est connecté au Wi-Fi lorsque vous enregistrez un plan de consommation d'électricité pour synchroniser le plan.
• En mode Autoconsommation, si le Smart Meter se déconnecte ou tombe en panne, la Solarbank bascule automatiquement en mode personnalisé comme plan énergétique de secours. Cela dure jusqu'à ce que le Smart Meter revienne à la normale, puis le mode Autoconsommation reprend automatiquement.

Réinitialisation de la configuration réseau

Appuyez sur le bouton Marche/Arrêt pendant 7 secondes pour définir la configuration réseau.
