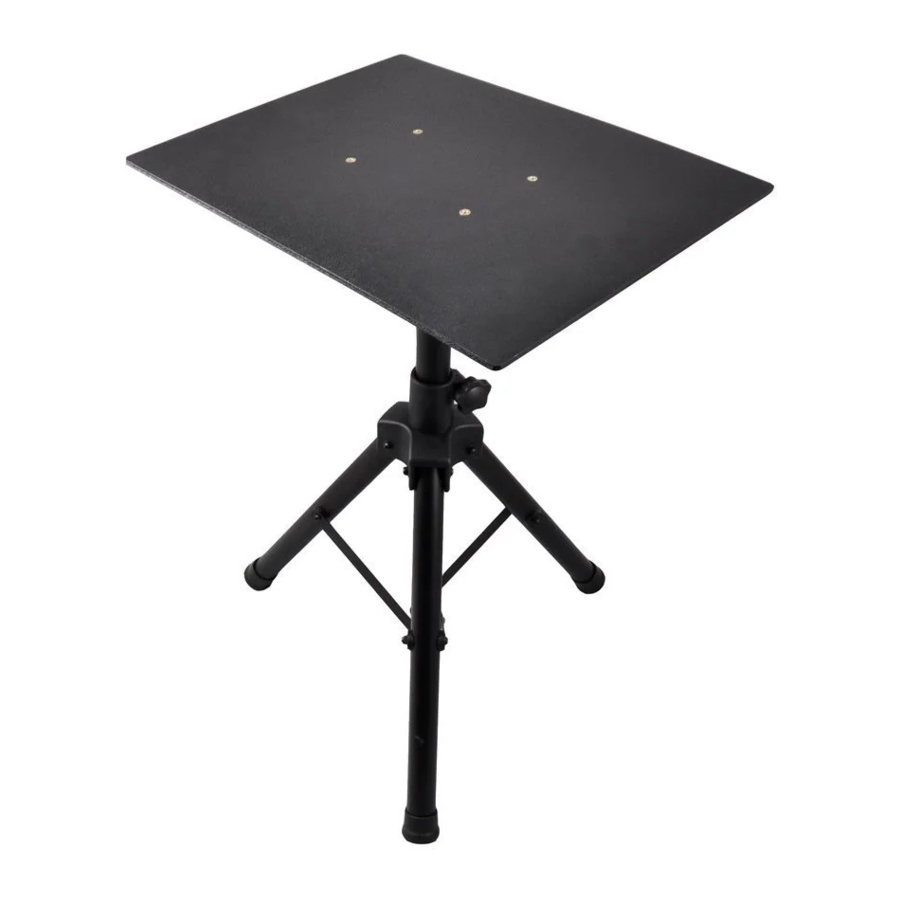

Manuel Pyle PLPTS2, PLPTS3, PLPTS4
Sommaire
Contenu du Kit
 | Plaque de support pour appareil |
 | Bras d'extension |
 | Base de trépied pliable |
 | Pinces de fixation |
 | Insert de raccordement pour bras d'extension |
 | Écrous à oreilles |
 | Rondelles |
 | Boulons de plaque |
Installation
 | Les pinces de fixation métalliques glissent sur les deux extrémités du bras d'extension. Chaque côté est équipé de poignées en caoutchouc que les pinces utilisent pour le maintien. Assurez-vous de faire glisser, au moins partiellement, les pinces de fixation métalliques pour qu'elles recouvrent les poignées en caoutchouc. Utilisez les boutons de serrage doubles des deux côtés de chaque pince de fixation pour sécuriser l'angle et le positionnement de la plaque de support pour appareil. |
 | Utilisez le matériel fourni pour fixer la plaque de support pour appareil avec les pinces de fixation métalliques. Les trous des supports de pince de fixation doivent s'aligner avec les trous qui dépassent de la plaque de base. Assurez-vous d'utiliser une rondelle entre l'écrou à oreille et la pince de fixation métallique lors du serrage. |
 | Les boulons de plaque doivent être insérés par le haut de l'unité, en descendant à travers la plaque de support pour appareil, et en ressortant par l'autre extrémité pour rencontrer les supports de fixation métalliques. Les pinces des supports de fixation métalliques peuvent être ajustées ou desserrées en conséquence pour permettre un réglage de l'angle/de l'inclinaison. |
 | Assurez-vous d'utiliser l'insert de raccordement pour bras d'extension et de le placer à l'intérieur de la base du trépied pliable où se trouvent l'écrou et la vis de serrage -- il y a une fente d'encoche qui acceptera cet insert. Cela garantira que lors des réglages de hauteur, l'unité maintiendra solidement votre appareil à la hauteur désirée. Veuillez noter qu'il y a un petit bouton sur l'insert de raccordement pour bras d'extension ; assurez-vous, lors de l'insertion dans la fente de la base du trépied pliable, que ce bouton se trouve sous l'écrou qui est à l'intérieur de la fente d'encoche de la base de maintien. |
 | Faites glisser le bras d'extension assemblé et la plaque de support pour appareil dans la base de trépied pliable assemblée avec l'insert de raccordement pour bras d'extension inséré. Le bouton de serrage supérieur permet le réglage de la hauteur en levant ou en abaissant le bras d'extension de l'unité. Le bouton de serrage inférieur permet de sécuriser la stabilité du support lorsque les pieds du trépied sont déployés. L'unité dispose également d'une goupille de sécurité qui agit comme une protection supplémentaire pour la sécurité du réglage de la hauteur du support. |
