Manuel ETC Echo

Vue d'ensemble

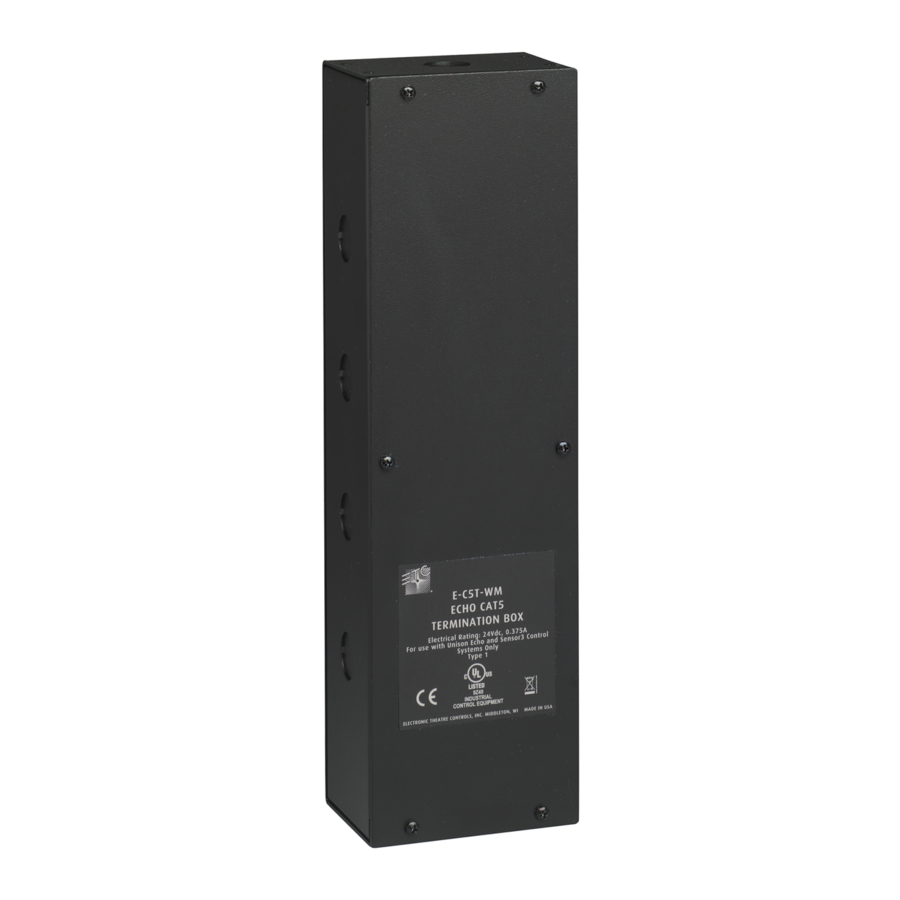

Le boîtier de terminaison EchoConnect Cat5 est destiné à être installé sur un mur ou une surface verticale plane, généralement près ou directement à côté d'une alimentation murale Echo Station.

Ce boîtier de terminaison facilite la terminaison de jusqu'à 16 chemins de câble de Catégorie 5 (ou équivalent) sur le bus de communication EchoConnect.

Les fournitures suivantes sont incluses pour faciliter l'installation :

• 1,8 m (6 pi) de câble Belden 8471
• Connecteur à bornier à vis six positions J3263-F (x1)

À utiliser avec les systèmes de contrôle ETC Echo, alimentés par une alimentation Echo station.

Monter le boîtier au mur

Ce boîtier de terminaison est équipé de quatre défonçables sur chaque long côté, partageant les mêmes emplacements d'entrée de conduit que l'alimentation murale Echo Station. Toutes les terminaisons de câblage sont accessibles par l'avant, le couvercle étant retiré. Si vous montez ce boîtier directement à côté de l'alimentation murale Echo Station, utilisez le matériel de fixation et le matériel de protection des câbles appropriés (non fournis).

1. Retirez les six vis fixant le couvercle avant au boîtier.
2. Alignez l'unité sur le mur et marquez les trous de fixation. Vous pouvez également consulter le plan coté à droite.
3. Percez les trous de montage et installez le matériel de montage (non fourni). Laissez au moins 19 mm (3/4 po) de filetage pour monter l'unité.
4. Fixez le boîtier de terminaison au matériel de montage, de sorte que le côté arrière de l'unité soit affleurant au mur, puis serrez le matériel de montage.

Cheminement des conduits et câblage préliminaire

Remarque : Le produit de Classe 2 de la CNE doit être câblé conformément à l'Article 725 de la CNE et aux exigences des autorités locales. Suivez tous les codes et restrictions locaux.

Les terminaisons comprennent :

• EchoConnect (paire torsadée Belden 8471) installé entre ce boîtier de terminaison et l'alimentation Echo Station adjacente. Cette paire de fils est fournie.
• Câble de catégorie 5 (ou équivalent) installé entre ce boîtier de terminaison et chaque chemin de câble EchoConnect. Jusqu'à 16 chemins de câble EchoConnect sont pris en charge. Consultez etcconnect.com/Support/CableCross-Database.aspx pour plus d'informations.
• Fil de terre ESD, 2,5 mm (14 AWG) est recommandé, entre ce boîtier de terminaison (barre de terre ESD) et tout produit Echo (Classe 2 uniquement) sur le bus de communication qui n'est pas entièrement installé dans un conduit métallique mis à la terre.

Terminer le câblage

Connecter les entrées Cat5

Les produits Echo installés pour une utilisation avec un câble de commande Cat5 pour le bus de communication EchoConnect sont fournis avec un Kit de terminaison de station Cat5 (référence ETC 7186A1237). Ce kit de terminaison comprend toutes les pièces et instructions nécessaires pour compléter les terminaisons EchoConnect lors de l'utilisation d'un câble Cat5.

La dernière station du chemin de câble EchoConnect ne nécessite pas l'utilisation du deuxième connecteur de type à pince à huit positions (référence J30243) fourni dans le Kit de terminaison de station Cat5. Terminez le connecteur de rechange en suivant les instructions ci-dessous :

1. Étiquetez vos câbles (par ex. E1) et dénudez 50 mm (2 po) de la gaine extérieure du câble.

2. Repliez ou coupez le blindage pour accéder aux conducteurs.

3. Écartez les fils tout en maintenant la paire torsadée aussi près que possible du connecteur.

4. Dénudez les extrémités de chaque fil sur 10 mm (0,4 po).

5. Insérez les conducteurs. Assurez-vous que les huit conducteurs sont terminés.
   1. Pour un fil à âme pleine, insérez simplement le conducteur.
   2. Pour un fil multibrin, utilisez un petit tournevis plat de 3 mm (1/8 po) pour appuyer sur le bouton correspondant.


Utilisez le connecteur de rechange pour terminer le chemin de câble EchoConnect vers le boîtier de terminaison Cat5.

1. Connectez le connecteur de type à pince que vous avez préparé avec les fils Cat5 à l'une des 16 prises d'entrée Cat5 disponibles.
2. Répétez l'opération pour chaque chemin de câble EchoConnect utilisant un câble de commande Cat5 dans le système.
3. Lorsqu'un produit Echo (Classe 2 uniquement) sur le bus de communication n'est pas installé dans un conduit métallique mis à la terre, connectez un fil de terre ESD (2,5 mm² [14 AWG] est recommandé) entre le produit et la barre de terminaison de terre ESD. Serrez cette connexion à 20 lb-po.

Connecter EchoConnect à l'alimentation Echo Station

1. Faites passer la paire torsadée Belden 8471 fournie entre ce boîtier de terminaison et l'alimentation Echo Station adjacente.
2. Retirez le connecteur à vis six positions de la position inférieure du boîtier de terminaison.
3. Dénudez 9 à 10 mm (3/8 po) de chaque extrémité de fil du Belden 8471 fourni.
4. Maintenez la torsion du fil aussi près que possible de la connexion, puis insérez le fil blanc dans la borne de données + (1) et le fil noir dans la borne de données - (2). Serrez fermement les vis sur chaque fil, puis repositionnez le connecteur sur la carte.
5. Retirez le connecteur à vis deux positions de la carte de terminaison de l'alimentation Echo Station.
6. Maintenez la torsion du fil aussi près que possible de la connexion, puis insérez le fil blanc dans la borne de données + (1) et le fil noir dans la borne de données - (2). Serrez fermement les vis sur chaque fil, puis repositionnez le connecteur dans la prise sur la carte.

Installation finale

Repositionnez le couvercle sur le boîtier de terminaison et fixez-le en place à l'aide des six vis précédemment retirées. Consultez la documentation d'installation de l'alimentation de station associée pour les procédures de mise sous tension et de test.

Web etcconnect.com

Support support.etcconnect.com

Contact etcconnect.com/contactETC
