Manuel eufy C33

Étapes Clés pour une Installation Réussie

Avant de Commencer

• Regardez la vidéo d'installation avant de commencer.
  https://youtu.be/9niPWO5002w


• Si l'entraxe de votre porte est de 2¾ po (70 mm), vous devrez prolonger le loquet.
  Poussez la languette S1 vers le haut et maintenez-la (1), appuyez sur le bouton (2), faites glisser le bouton vers la position 2¾ et retirez la plaque frontale (3).

  • Assurez-vous que la languette S1 est TOUJOURS orientée vers le haut lorsque vous prolongez le loquet.

Pendant l'Installation

• Vérifiez minutieusement que la tige est solidement installée et qu'elle ne peut pas être retirée, sinon la serrure pourrait tomber en panne. (Reportez-vous à l'Étape 3 pour l'installation de la tige)

• Assurez-vous que le câble est bien rangé dans la cavité à l'arrière de l'assemblage intérieur.


En un Coup d'Œil

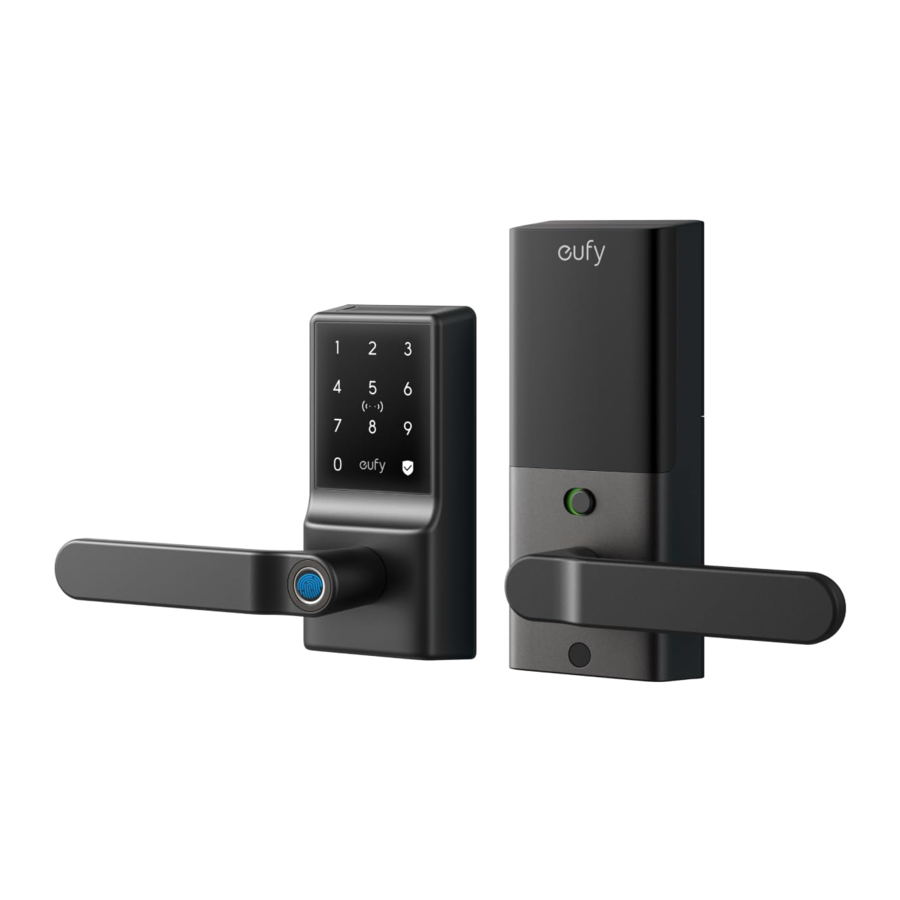

Assemblage Extérieur

1. Port USB-C
   • Charge la serrure en cas d'urgence.
2. Entrée de Clé
3. Clavier
4. Lecteur NFC
5. Voyant d'État et Bouton Verrouiller/Déverrouiller
   • Bleu : Porte Déverrouillée
   • Orange : Porte Verrouillée
   • Rouge : État Anormal
6. Poignée
   • Ajustez la direction de la poignée vers la gauche ou la droite selon les besoins.
7. Lecteur d'Empreintes Digitales

Assemblage Intérieur

1. Cache-Piles
2. Poignée
   • Ajustez la direction de la poignée vers la gauche ou la droite selon les besoins.
3. Code QR
   • Scannez pour ajouter la Smart Lever Lock C33 dans l'application.
4. Compartiment à Piles
5. Trou de Vis
6. Bouton de Configuration
   • Appuyez pendant 2 secondes pour mettre la Smart Lever Lock en mode d'appairage.
   • Appuyez pendant 10 secondes pour réinitialiser la Smart Lever Lock.
7. Bouton de Confidentialité
   • Vert : Déverrouille la porte de l'intérieur ou de l'extérieur.
   • Rouge : Déverrouille la porte de l'intérieur uniquement.

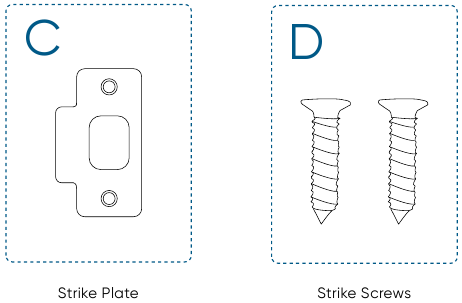

Contenu de la Boîte

Étape 2

Étape 3

Étape 4

Étape 5

Installation de la Smart Lever Lock

L'installation prend généralement moins de 20 minutes. Si vous avez des questions ou des préoccupations, visitez support.eufy.com pour obtenir de l'aide.
Gardez la porte ouverte pendant l'installation. Ne fermez pas la porte tant que les piles ne sont pas insérées.

Ce dont vous avez besoin
Préparez un tournevis cruciforme standard avant l'installation. Les vis incluses sont des vis cruciformes.

Étape 1. Préparer la Porte

1. Décidez de la position d'installation de la Smart Lever Lock en fonction de l'emplacement de la serrure existante (le cas échéant).

2. Pour éviter les problèmes d'installation, retirez la serrure existante ou maintenez-la au moins 1¾ po (45 mm) en dessous de la Smart Lever Lock.

3. Vérifiez si votre porte présente les trous comme illustré ci-dessous. Si ce n'est pas le cas, utilisez le gabarit et percez des trous dans votre porte.


Étape 2. Installer le Loquet et la Gâche

1. Vérifiez votre porte pour voir si le loquet nécessite un ajustement.
   Si l'entraxe est de 2 ⅜ po (60 mm), utilisez le loquet fourni pour l'installation.

   Si l'entraxe est de 2¾ po (70 mm), vous devrez prolonger le loquet. Poussez la languette S1 vers le haut et maintenez-la (1), appuyez sur le bouton (2), faites glisser le bouton vers la position 2¾ et retirez la plaque frontale (3).
   Assurez-vous que la languette S1 est TOUJOURS orientée vers le haut lorsque vous prolongez le loquet.

2. Glissez et vissez le loquet dans la porte.


   • Assurez-vous que le trou de la tige est parfaitement droit par rapport au sol.
   • Le biseau du loquet doit d'abord entrer en contact avec la gâche lorsque la porte se ferme.
3. Assurez-vous que la profondeur du trou du loquet dans le cadre de la porte est d'au moins 1 po (25,4 mm), sinon l'étalonnage pourrait échouer lors de la configuration et la serrure pourrait ne pas fonctionner comme prévu.


   • Si le trou du loquet est trop profond, vous pouvez installer le séparateur en plastique fourni.
   • Le mécanisme anti-crochetage ne fonctionne QUE lorsque la gâche fournie est installée.


Étape 3. Installer l'Assemblage Extérieur

1. Tournez la poignée de l'assemblage extérieur vers la gauche ou la droite. Ensuite, vissez la vis dans le trou de vis correspondant.
   Main Gauche :

   Main Droite :

2. Si la tige n'est pas préinstallée dans l'assemblage extérieur, insérez la tige en alignant la tête de ressort avec la fente.
   Assurez-vous que la tige est solidement installée et qu'elle ne peut pas être retirée. Ensuite, faites pivoter la tige pour vous assurer qu'elle est parfaitement droite par rapport au sol.

3. Faites passer le câble connecté à l'assemblage extérieur au-dessus du loquet. Insérez la tige dans le trou de tige du loquet.


Étape 4. Installer la Plaque de Montage

1. Détachez la plaque de montage et le cache-piles de l'assemblage intérieur.

2. Positionnez la plaque de montage avec le coussinet en silicone contre la porte. Faites passer le câble par la fente ovale de la plaque de montage.

3. Alignez la plaque de montage avec les réceptacles de vis filetés de l'assemblage extérieur. Fixez fermement les vis en place. Commencez à visser les vis à la main, puis utilisez un tournevis pour les serrer.


Étape 5. Installer l'Assemblage Intérieur

1. Tournez la poignée de l'assemblage intérieur vers la gauche ou la droite. Ensuite, vissez la vis dans le trou de vis correspondant.

   • La poignée doit être horizontale lorsque vous serrez la vis.
   • Serrez la vis à fond. Sinon, la poignée pourrait se bloquer.
   • Assurez-vous que la direction de la poignée intérieure est la même que celle de la poignée extérieure.


Main Gauche :

Main Droite :

2. Branchez le câble dans la prise de l'assemblage intérieur. Faites passer le câble autour du récepteur de tige pour éviter qu'il ne soit pincé pendant l'installation.

   • Assurez-vous que le câble est bien rangé dans la cavité à l'arrière de l'assemblage intérieur.

3. Insérez la tige dans le récepteur de tige de l'assemblage intérieur.


   • Assurez-vous que le câble est bien rangé dans la cavité à l'arrière de l'assemblage intérieur.
   • Après avoir inséré l'assemblage intérieur, vérifiez si le loquet bouge correctement en tournant la poignée.
4. Fixez les vis de l'assemblage intérieur à l'aide d'un long tournevis, puis insérez le bouchon en silicone dans le trou sous la poignée.

5. Installez les 8 piles AA fournies en respectant la polarité.


   • Ne mettez pas le cache-piles tant que la configuration du système n'est pas terminée dans l'application.
   • Pour votre commodité, installez d'abord la couche inférieure de 4 piles AA.
   • Lors du retrait des piles, retirez d'abord la couche supérieure, puis tirez délicatement sur le ruban pour soulever les piles restantes du compartiment.

Configuration du Système

1. Téléchargez et installez l'application eufy Security, puis créez un compte.


2. Appuyez sur + pour ajouter la Smart Lever Lock à votre liste d'appareils.

3. Une fois la configuration terminée, installez le cache-piles. Votre Smart Lever Lock est maintenant prête à l'emploi.

Pour obtenir de l'aide en ligne, des vidéos tutorielles, des FAQ et plus d'informations, veuillez visiter https://support.eufy.com/s/.
