Manuel du Sonoff NSPanel Pro-120
Introduction
NSPanel Pro est un panneau de contrôle de scène intelligent intégrant un écran tactile, un hub Zigbee et une fonction de sécurité intelligente. Vous pouvez contrôler les appareils en les ajoutant comme widgets sur le panneau, ajouter divers sous-appareils Zigbee via la passerelle Zigbee intégrée, définir 3 modes de sécurité pour protéger votre domicile et visualiser la vue en direct sur le panneau via une caméra ajoutée.
- Microphone
- Capteur de lumière
- Écran
- Haut-parleur
Assistants vocaux compatibles
Spécifications
| Modèle | NSPanel120PW, NSPanel120PB |
| CPU | Quad-core ARM Cortex-A35 CPU |
| GPU | Mali G31-2EE GPU |
| Soc | RK3326-S |
| Tension nominale | 100-240V~ 50/60Hz 5W MAX,150mA MAX |
| Connectivité sans fil | Wi-Fi IEEE 802.11 b/g/n 2.4GHz, Zigbee 3.0 |
| Taille de l'écran | 4.7" (Panneau tactile capacitif) |
| Résolution de l'écran | 750x1334 |
| Contrôle tactile | prise en charge multi-touch |
| Sortie audio | Haut-parleur 70, 1W |
| Microphone | Deux microphones numériques |
| Capteur de lumière | Ajuste la luminosité automatiquement en fonction de la lumière ambiante (Capteur de lumière ICC) |
| Poids net | 221g |
| Lieu d'application | Intérieur |
| Température de fonctionnement | 0°C-40°C |
| Humidité de fonctionnement | 5%-90% HR, sans condensation |
| Altitude de fonctionnement | Inférieure à 2000m |
| Couleur | NSPanel86PW: Blanc, NSPanel86PB: Gris foncé |
| Dimensions du produit | 122.5x74.5x39.5mm |
| Matériaux du boîtier | PC+CRS |
| Certification | CE/FCC/ISED/RoHS |
| Norme d'exécution | EN 62368-1 |
* Ce produit est uniquement adapté à une utilisation en toute sécurité à des altitudes inférieures à 2000m.
Installation

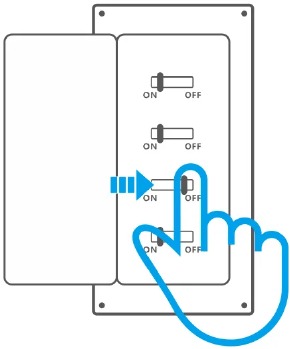

- Mise hors tension
![]()
![]()
Veuillez faire installer et entretenir l'appareil par un électricien professionnel. Pour éviter tout risque d'électrocution, n'effectuez aucune connexion et ne touchez pas le connecteur de borne lorsque l'appareil est sous tension ! - Instructions de câblage
![Installation - Étape 1 - Instructions de câblage]( "Sonoff - NSPanel Pro-120 - Installation - Étape 1 - Instructions de câblage")
- Assurez-vous que tous les fils sont correctement connectés.
- Installation
![Installation - Étape 2]( "Sonoff - NSPanel Pro-120 - Installation - Étape 2")
- Le produit doit être installé dans un mur en béton ou dans un autre endroit non combustible.
- Un disjoncteur approprié, conforme à l'Annexe L de la norme IEC/UL/CSA/EN 62368-1, doit être intégré à l'installation électrique du bâtiment. Un disjoncteur approprié doit être fourni dans le cadre de l'installation du bâtiment.
Connexion au compte eWeLink
- Télécharger l'application "eWeLink"
Veuillez télécharger l'application "eWeLink" depuis le Google Play Store ou l'Apple App Store.
- Mise sous tension
Après la mise sous tension, cliquez sur "Start" (Démarrer), choisissez la langue et la région, puis sélectionnez le Wi-Fi et entrez le mot de passe pour accéder à l'interface principale de l'appareil.
![Connexion au compte eWeLink - Étape 1 - Mise sous tension]( "Sonoff - NSPanel Pro-120 - Connexion au compte eWeLink - Étape 1 - Mise sous tension")
- Se connecter
Appuyez sur "Log in" (Se connecter) sur l'appareil et appuyez sur "+" dans l'application eWeLink pour sélectionner "Scan" (Scanner), puis scannez le code QR sur l'écran de l'appareil avec votre application.
![Connexion au compte eWeLink - Étape 2 - Se connecter]( "Sonoff - NSPanel Pro-120 - Connexion au compte eWeLink - Étape 2 - Se connecter")
Ajouter des appareils Zigbee
- Entrée en mode appairage
Méthode 1 : Entrée sur le panneau de contrôle central.
![Entrée en mode appairage - Méthode 1]( "Sonoff - NSPanel Pro-120 - Entrée en mode appairage - Méthode 1")
Méthode 2 : Entrée sur l'application eWeLink.
![Entrée en mode appairage - Méthode 2]( "Sonoff - NSPanel Pro-120 - Entrée en mode appairage - Méthode 2")
- Mettez l'appareil Zigbee en mode appairage et terminez l'ajout en suivant les invites.
Ajouter des appareils Wi-Fi
- Ajoutez des appareils Wi-Fi sur l'application eWeLink.
- Dans l'interface principale de NSPanel Pro sur l'application, sélectionnez "Extended Screen Settings" (Paramètres d'écran étendu) et synchronisez les appareils Wi-Fi connectés avec le NSPanel Pro.
![Ajouter des appareils Wi-Fi]( "Sonoff - NSPanel Pro-120 - Ajouter des appareils Wi-Fi")
- Après avoir ajouté les appareils, ils peuvent être vérifiés et contrôlés sur le panneau.
Visualiser la caméra
Ajoutez la caméra sur l'application et configurez-la sur la page du NSPanel Pro, puis appuyez sur "Camera" (Caméra) et sélectionnez la caméra ajoutée comme "CAM Slim" sur le panneau pour visualiser la vue en direct sur le panneau via la caméra.
- Vous pouvez également faire glisser l'écran vers le bas pour sélectionner "Add camera" (Ajouter une caméra) et ajouter une caméra PTSP ou une caméra DIY en suivant les invites.
Sécurité intelligente
Il existe 3 modes de sécurité intelligente : mode domicile, mode absence et mode nuit. Sélectionnez le mode sur l'application pour activer les sous-appareils déclenchables et définir le son de l'alarme.
- Les fonctions de sécurité intelligente ne peuvent être utilisées qu'après l'ajout de sous-appareils de sécurité.
Réinitialisation d'usine
Méthode 1 : Supprimer l'appareil sur l'application eWeLink indique que vous le restaurez aux paramètres d'usine.
Méthode 2 : Effectuez la réinitialisation d'usine en suivant les invites sur le panneau.
Fabricant : Shenzhen Sonoff Technologies Co., Ltd.
Adresse : 3F & 6F, Bât A, N° 663, Bulong Rd, Shenzhen, Guangdong, Chine
Code postal : 518000
E-mail du service : support@itead.cc
Site web : sonoff.tech
Références
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Manuel du Sonoff NSPanel Pro-120
