Manuel avancé SCRIB3D

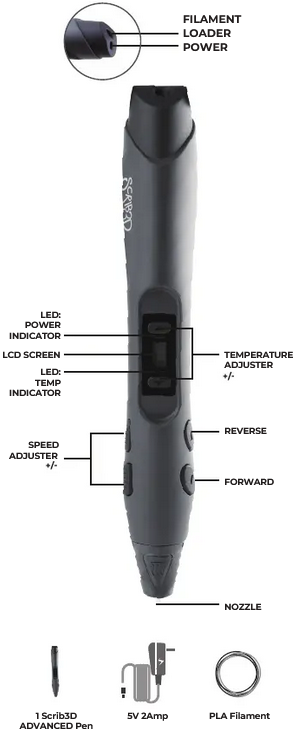

Aperçu du produit

Mise en route

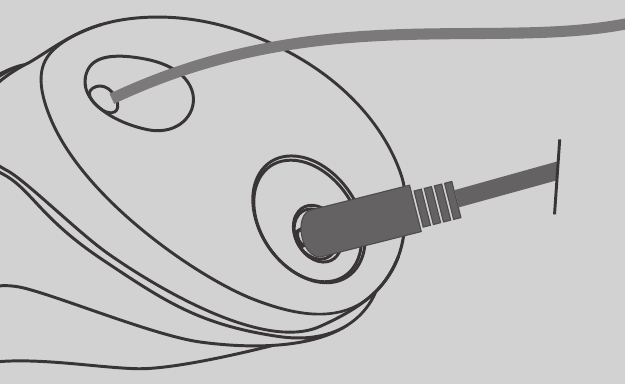

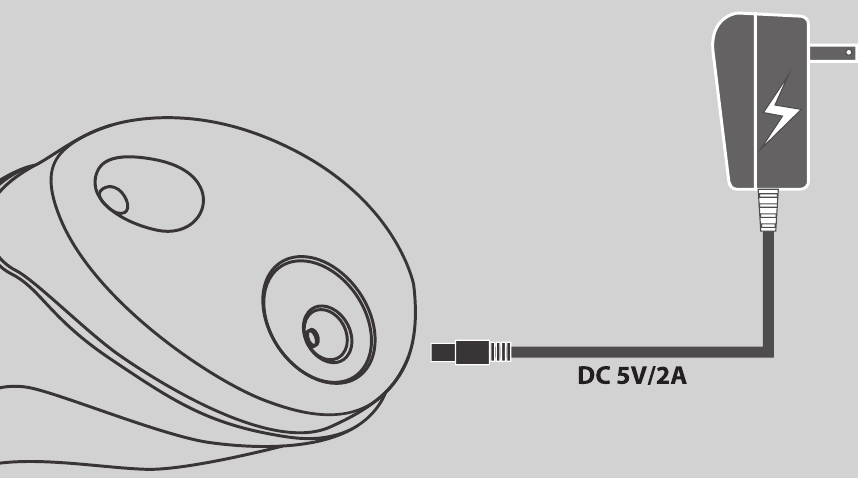

1. Branchez l'adaptateur secteur à une prise de courant. Branchez le cordon d'alimentation USB à l'adaptateur secteur. Branchez l'extrémité cylindrique dans la prise d'alimentation du stylo.
   (Remarque : ce stylo 3D peut être utilisé avec une batterie externe tierce ayant une sortie d'au moins 2 ampères)

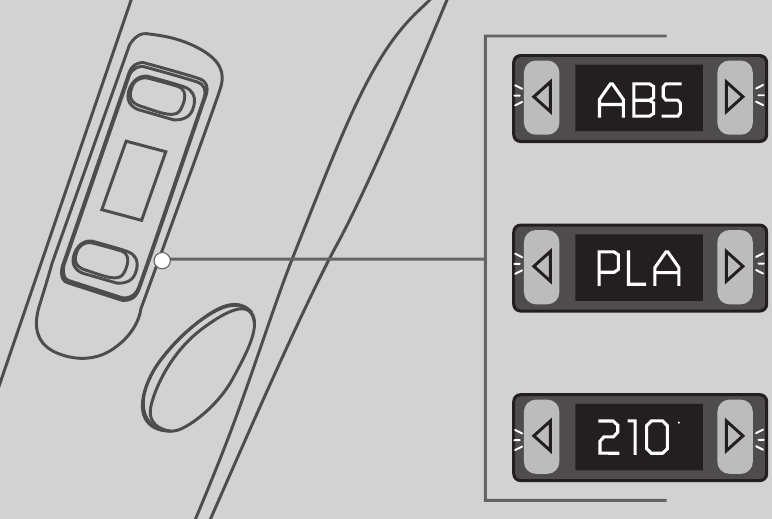

2. "ABS" (ABS) ou "PLA" (PLA) s'affichera sur l'ÉCRAN LCD, vous pouvez utiliser les boutons de RÉGLAGE de la température pour sélectionner un mode. Choisissez un mode qui correspond au type de plastique que vous utilisez.
   (Remarque : L'utilisation du mauvais plastique entraînera une mauvaise expérience et risquera d'endommager votre stylo.)

   L'écran clignotera soit "ABS" (ABS) soit "PLA" (PLA) jusqu'à ce que le bouton FORWARD (Avant) soit pressé pour choisir un mode. Ensuite, l'écran affichera la température souhaitée et la température actuelle. Le voyant LED de température restera rouge pendant que le stylo chauffe. Une fois qu'il a atteint la température, il passera au vert. Vous pouvez alors dessiner. Vous pouvez ajuster la température à tout moment, mais pour passer d'ABS à PLA, débranchez le stylo et rebranchez-le.
3. Appuyez sur le bouton FORWARD (Avant) pour activer le mode sélectionné. Vous pouvez utiliser les boutons TEMPERATURE ADJUSTER (Réglage de la température) pour affiner la température en fonction de vos besoins et de l'utilisation souhaitée. Les plages de température sont ABS : 200-230°C et PLA : 160-210°C.
4. Une fois que la température désirée a été atteinte, le voyant LED du stylo deviendra vert. Vous pouvez cliquer sur le bouton FORWARD (Avant). Redressez l'extrémité du filament que vous souhaitez utiliser et insérez-le dans le FILAMENT LOADER (Chargeur de filament) pendant que le stylo fonctionne. Une fois que le plastique commence à s'extruder, vous êtes prêt à commencer à créer en 3D !

   Une fois que le voyant lumineux d'indication de température est passé du rouge au vert, vous pouvez insérer le filament dans le stylo 3D. Redressez le filament à l'extrémité. Appuyez et maintenez le bouton Feed (Alimentation). Poussez le filament dans le stylo jusqu'à ce que vous sentiez qu'il est entraîné à l'intérieur.

Lorsque vous utilisez votre stylo 3D SCRIB3D Advanced, vous obtiendrez les meilleurs résultats pour dessiner des objets plats et sur des surfaces en tenant le stylo à un angle de 65 degrés ou plus.

Coupez ces pointes ! Lorsque vous changez de plastique ou avant d'insérer un nouveau brin, assurez-vous que le filament a une surface plate afin qu'il puisse pousser le filament précédent. Le fait de ne pas couper l'extrémité du plastique peut entraîner des bourrages ou un non-extrusion du stylo. Consultez nos conseils pour résoudre ce type de problème.

• Nous recommandons d'utiliser le bouton Reverse (Inverser) uniquement lors du retrait et du changement de filament. S'il est seulement partiellement retiré, le filament peut gonfler dans le stylo et créer des bourrages. Si cela se produit, retirez complètement le filament et coupez la partie gonflée.
• La qualité du filament varie considérablement. Nous recommandons toujours d'utiliser le filament SCRIB3D et de le stocker dans un endroit hermétique et sec.
• Le plastique peut continuer à s'écouler légèrement après l'arrêt du stylo.

  Ceci est plus prononcé avec le PLA. C'est un phénomène courant (ex : pistolets à colle et imprimantes 3D). Si cela se produit, diminuez légèrement la température.

Réglage de la température

1. Si, lors de l'utilisation du stylo, vous voyez le plastique bouillonner ou entendez un craquement provenant du plastique, votre température est peut-être trop élevée. Essayez de la baisser de 5 à 10°C et voyez si cela aide.
2. Le filament doit sortir en douceur et sans trop de bulles, mais il est normal d'avoir quelques petites bulles.
3. Bien que certains plastiques comme le PLA soient plus sujets à l'écoulement, si vous constatez une grande quantité de plastique qui s'écoule, vous pouvez baisser la température du stylo pour aider à atténuer cela. Vérifiez également que vous utilisez le bon réglage de filament.
4. Si la couleur du filament semble terne et foncée et que vous entendez le moteur forcer, cela signifie que la température est trop basse. Augmentez la température de 5 à 10°C.

Pour plus d'aide pour la mise en route, des astuces et conseils, le dépannage et pour en savoir plus, consultez notre site web www.Scrib3dPen.com ou notre chaîne YouTube (scannez le code QR).

Dépannage

Voici quelques problèmes courants et des solutions possibles. Si vous ne parvenez pas à résoudre le problème, veuillez contacter notre service client par e-mail à help@Scrib3Dpen.com

REMARQUE : Votre stylo passera en mode veille après 5 minutes d'inactivité (fonction de sécurité). Cliquez sur n'importe quel bouton pour le réactiver et redémarrer la séquence de chauffe.

• La buse du SCRIB3D Advanced peut devenir chaude. NE TOUCHEZ PAS la buse, ou vous pourriez vous brûler !
• NE LAISSEZ PAS la buse à proximité ou en contact avec des matériaux inflammables.
• Informez les autres personnes présentes dans la zone que le stylo est chaud et ne doit pas être touché.

Débranchez et mettez l'interrupteur de contrôle sur OFF (Arrêt) lorsque vous ne l'utilisez pas ou avant de le ranger.
Laissez la buse refroidir complètement avant de la ranger.
N'UTILISEZ PAS le SCRIB3D Advanced près des baignoires, douches, lavabos ou autres récipients contenant de l'eau. Cela pourrait entraîner la mort par choc électrique.

Le SCRIB3D Advanced ne doit être utilisé qu'avec du filament ABS, PLA approuvé par SCRIB3D. Toute mauvaise utilisation de votre SCRIB3D Advanced, le réglage d'une température de chauffe incorrecte pour votre stylo et/ou l'utilisation de plastiques non approuvés ou d'autres matériaux peuvent entraîner des dommages à votre stylo ou des blessures pour vous, et annuleront votre garantie. Les blessures de l'utilisateur peuvent inclure, sans s'y limiter, des dommages résultant de l'inhalation de substances qui ne sont pas adaptées au chauffage ; ou des brûlures dues à des matériaux inflammables utilisés dans le SCRIB3D Advanced.
Cet appareil d'impression 3D - lorsqu'il est utilisé avec un filament de styrène (ABS/HIPS/ou PC-ABS) - peut vous exposer, vous et les autres personnes présentes dans la même pièce, au styrène, un produit chimique reconnu par l'État de Californie comme cancérigène. Pour plus d'informations, consultez www.P65Warnings.ca.gov. UTILISEZ TOUJOURS VOTRE APPAREIL D'IMPRESSION 3D DANS UN ENDROIT BIEN VENTILÉ.

ENTRETIEN & MAINTENANCE
Pour des informations sur l'entretien et la maintenance, et des conseils supplémentaires sur l'utilisation de votre SCRIB3D Advanced, veuillez consulter notre site web : Scrib3dpen.com
Pour le dépannage, veuillez visiter : Scrib3dpen.com/troubleshooting

SPÉCIFICATIONS DE L'ADAPTATEUR SECTEUR
Entrée : 100-240V AC, 0.5A MAX, 50-60HZ
Sortie : +5V DC, 2A

GARANTIE LIMITÉE
Pour plus de détails sur votre garantie limitée, veuillez visiter : scrib3dpen.com/warranty
Pour les Termes et Conditions SCRIB3D et autres avis, veuillez consulter notre site web : scrib3dpen.com/terms-and-conditions

Besoin d'aide supplémentaire ? Contactez-nous
help@SCRIB3dPen.com
