Manuel du Atomos NINJA
Introduction
Découvrez une flexibilité inégalée grâce à son port d'extension, son I/O HDMI 2.0 intégré et ses vastes capacités d'enregistrement dans divers codecs standard de l'industrie. L'écran 1000 Nit visible en plein jour vous permet de surveiller vos prises de vue en toute confiance tout en présentant la nouvelle interface Atomos 11 dans toute sa splendeur. La combinaison du Ninja avec l'accessoire optionnel Atomos Connect vous permet d'accéder à une gamme de flux de travail avancés basés sur le cloud, tandis que l'AtomX CAST le transforme en un mélangeur HDMI compact à 4 entrées. Veuillez prendre le temps de lire ce guide de démarrage rapide et d'enregistrer votre produit pour des mises à jour gratuites.
Contenu de la boîte
1 x Ninja
1 x Éliminateur de batterie
1 x Câble adaptateur USB-C PD vers DC
1 x Master Caddy III
1 x Guide de démarrage rapide
Vous aurez également besoin (vendu séparément)
- Câble HDMI
Atomos propose une gamme de câbles HDMI avec des connecteurs moulés sous pression et des câbles spiralés dans une variété de longueurs et de connexions (vendus séparément).
Connexion et mise sous tension
Batterie
Le Ninja dispose d'un seul logement de batterie. Pour connecter une batterie compatible, placez la batterie devant la patte de retenue, alignez-la avec les connecteurs et faites-la glisser en position de verrouillage.
Nous recommandons d'utiliser les batteries Atomos de la série NP-F.
Pour connecter l'éliminateur de batterie fourni, suivez la même procédure et verrouillez-le en position. Une fois l'éliminateur de batterie en place, connectez-y le câble adaptateur USB-C PD vers DC fourni via le connecteur DC Barrel et branchez le connecteur USB-C à un adaptateur secteur USB PD ou une batterie externe compatible (sortie : 30W minimum).
Alternativement, le Ninja peut également être alimenté par une source d'alimentation D-Tap compatible en utilisant le câble de batterie D-Tap optionnel (ATOMDTPCB1).
En touchant l'icône de la batterie en haut à droite de votre écran, vous pourrez voir précisément l'autonomie restante de la batterie. Reportez-vous au manuel d'utilisation pour plus d'informations.
Port d'extension
Le Ninja dispose d'un port d'extension intégré qui offre des fonctionnalités supplémentaires lorsqu'il est associé aux accessoires optionnels Atomos Connect, AtomX CAST, AtomX SDI et AtomX SYNC.
Caractéristiques matérielles
- Marche/Arrêt et Verrouillage de l'écran
Pour allumer le Ninja, appuyez sur le bouton d'alimentation sur le côté de l'appareil. Pour l'éteindre, maintenez le bouton enfoncé pendant au moins 4 secondes (jusqu'à ce que l'appareil s'éteigne). - Télécommande/LANC et Étalonnage
L'écran du Ninja peut être calibré à l'aide du X-Rite i1DisplayPro. Pour la connexion, vous aurez besoin d'un câble série USB vers série (ATOMCAB004). Le port de télécommande peut également être utilisé pour le contrôle à distance des caméras Z Cam E2 via le câble série USB-C optionnel (ATOMCAB018). - HDMI Entrée/Sortie
La connexion d'entrée HDMI utilisée pour enregistrer sur le Ninja prend en charge jusqu'à 4Kp60 vidéo et des entrées RAW 6Kp30. La connexion de sortie HDMI fournit une boucle de sortie en direct ou une lecture en mode lecture jusqu'à 4Kp60 vidéo. - Bouton de déverrouillage de la batterie
Appuyez et faites glisser la batterie loin de l'appareil pour la retirer. - Voyant Tally
Le voyant Tally rouge à l'arrière de l'appareil indique un enregistrement actif. Le voyant Tally peut être désactivé dans les options du menu. - Logement de disque
Compatible avec les médias Master Caddy II & III et AtomX SSDmini. - Points de fixation à vis + Trous de goupille de verrouillage (Arri)
Trou de vis 3/8" avec adaptateur 1/4". Haut et bas. - Port d'extension
Offre des fonctionnalités supplémentaires lorsqu'il est associé aux accessoires optionnels Atomos Connect, AtomX CAST, AtomX SDI et AtomX SYNC.

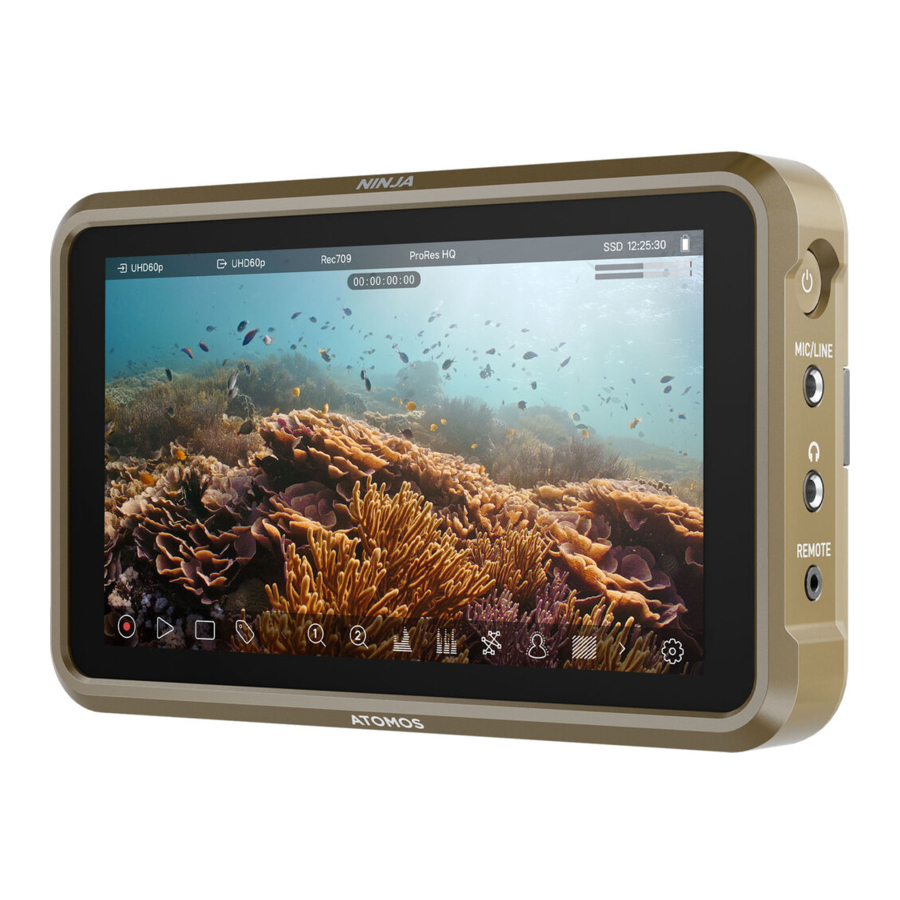

Vue d'ensemble des pièces et boutons
- Marche/Arrêt et Verrouillage de l'écran
- Télécommande
- HDMI Entrée/Sortie
- Déverrouillage de la batterie A
- Voyant Tally
- Logement de disque
- Trou de vis 3/8" + adaptateur 1/4"
- Port d'extension
Notifications
AVERTISSEMENT USA : Ce produit contient du plomb (Pb), une substance chimique reconnue par l'État de Californie comme pouvant causer le cancer. Pour plus d'informations, visitez p65warnings.ca.gov
Support
Si vous rencontrez des problèmes lors de l'utilisation du Ninja, ou si vous avez une question sans réponse, n'hésitez pas à nous contacter.
Atomos.com/support
Consignes de sécurité
Le Ninja est conçu selon des normes élevées, mais certaines choses doivent être prises en compte pour prolonger la durée de vie de l'appareil et pour votre propre sécurité.
Utilisation sûre du Ninja
Bien que le Ninja soit très léger par rapport à tous les appareils qu'il remplace, il reste un objet solide qui pourrait causer des blessures s'il est mal utilisé.
- Assurez-vous toujours que le Ninja est monté solidement et qu'il ne peut pas tomber sur quelqu'un à proximité. Cela est particulièrement important en présence d'enfants qui pourraient être tentés de tirer sur les câbles.
- Assurez-vous toujours que les câbles menant au Ninja sont clairement visibles et ne présentent pas de risque de trébuchement.
- Ne pas placer sur des surfaces inégales ou instables.
- N'insérez rien d'autre qu'un Ninja Master Caddy II/III ou un AtomX SSDmini dans le logement de disque à l'arrière du Ninja.
- Ne touchez pas l'écran du Ninja avec des objets pointus, métalliques ou abrasifs.
- Ne l'exposez pas à des champs électriques ou magnétiques intenses.
- Ne l'exposez pas aux liquides, à la pluie ou à l'humidité.
- Ne jetez pas le Ninja avec les déchets municipaux et ne l'incinérez pas, suivez toujours les réglementations locales pour une élimination sûre.
Références
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Manuel du Atomos NINJA
