Manuel Shure A96F
INTRODUCTION

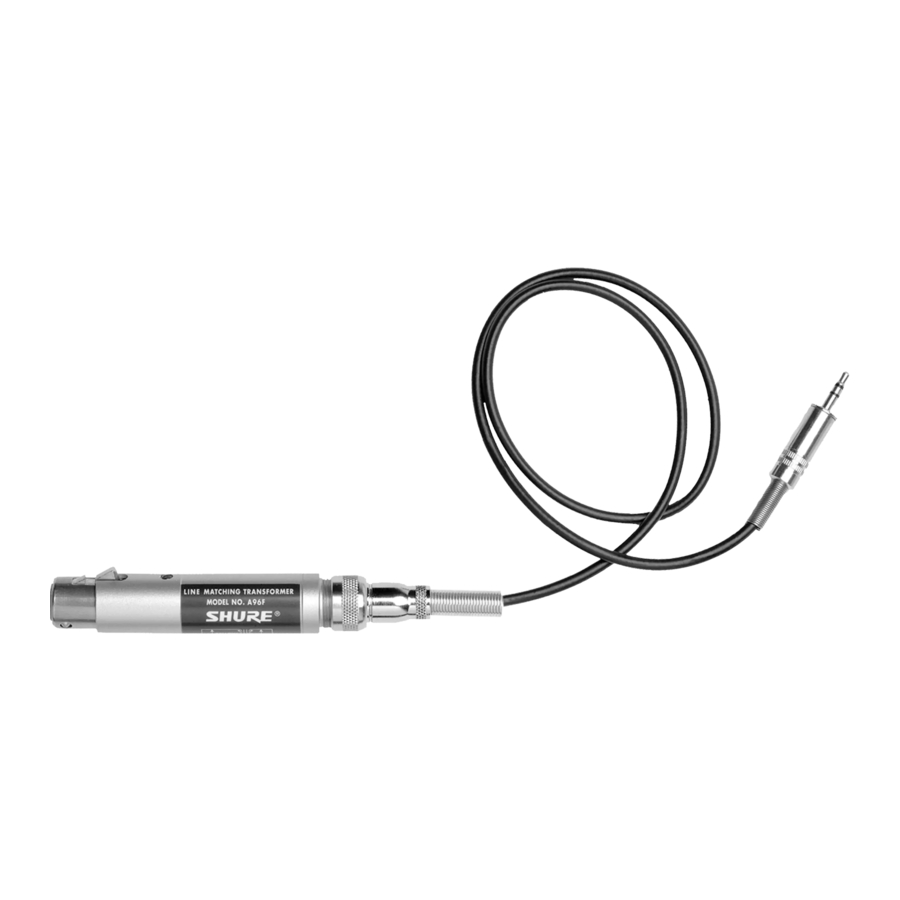

Ce transformateur connecte les microphones dotés d'un connecteur de type XLR aux entrées de 3,5 mm (1/8 po.) que l'on trouve sur les caméscopes et autres appareils d'enregistrement. Il augmente le niveau du signal du microphone, fournit une entrée équilibrée et empêche la distorsion due à la polarisation CC typiquement présente dans les entrées microphone des caméscopes.
SÉLECTION DE L'IMPÉDANCE
L'A96F peut être modifié pour les microphones d'une impédance nominale de 150 Ω. Cette modification n'est nécessaire que si le niveau de sortie de l'A96F est insuffisant pour votre appareil d'enregistrement. Suivez les étapes suivantes :
- Accédez au câblage de l'élément de fiche XLR de l'A96F en desserrant la vis et en faisant glisser la fiche hors du boîtier.
- Dessoudez le fil ROUGE de la broche 2. Isolez le fil nu à l'extrémité du fil avec l'isolant du fil JAUNE.
- Soudez le fil JAUNE à la broche 2.
- Faites pivoter l'élément de fiche de trois tours pour torsader les fils et replacez l'élément dans le boîtier. Remettez la vis.
DÉPANNAGE
- Dévissez le boîtier de la mini-fiche de l'A96F pour exposer les fils à l'intérieur du connecteur.
- Utilisez des pinces coupantes pour couper et retirer le fil entre les fils de la pointe et de l'anneau (voir la figure ci-dessous). Assurez-vous de retirer complètement le fil entre les conducteurs afin qu'il n'y ait aucun contact entre la pointe et l'anneau.
![Retrait du fil entre la pointe et l'anneau]( "Shure - A96F - Retrait du fil entre la pointe et l'anneau")
- Réassemblez la fiche.
Si le microphone ne fonctionne toujours pas, contactez le service d'ingénierie des applications de Shure au 1-800-516-2525. Veuillez avoir le guide de l'utilisateur du caméscope à portée de main.
SCHÉMA DE CÂBLAGE
SPÉCIFICATIONS
| Réponse en fréquence | 20 à 20 000 Hz ± 2 dB | |
| Impédance | ||
| Basse impédance : | 600 Ω (fournie) ou 150 Ω | |
| Impédance moyenne : | 2 500 Ω | |
| Résistance CC | ||
| Basse impédance : | Enroulement 600 Ω : 56 Ω Enroulement 150 Ω : 28 Ω | |
| Impédance moyenne : | Circuit ouvert | |
| Rapport de tension | 600 Ω | 150 Ω |
| Basse impédance à moyenne impédance : | +6 dB | +12 dB |
| Niveaux d'entrée maximaux recommandés | ||
| Source | Enroulement | Maximum |
| Impédance | Pilotée | Niveau |
| 150 Ω | 150 Ω | 0,5 V |
| 600 Ω | 600 Ω | 1,0 V |
| 2 500 Ω | 2 500 Ω | 2,0 V |
| Boîtier | Blindage magnétique complet, acier avec finition émail gris | |
| Dimensions | 19 mm (3/4 po.) de diamètre ; 89 mm (3 1/2 po.) de long | |
GARANTIE LIMITÉE
Si vous estimez que ce produit est défectueux pendant la période de garantie, remballez soigneusement l'appareil, assurez-le et retournez-le avec une preuve d'achat, port payé, à Shure Incorporated, Attention : Service Department, à l'adresse ci-dessous.
En dehors des États-Unis, retournez le produit à votre revendeur ou à un Centre de service agréé. Les adresses sont listées sur www.Shure.com ou peuvent être obtenues en contactant Shure à l'adresse ci-dessous.
Shure Incorporated
Attention : Service Department
5800 W. Touhy Avenue
Niles, IL 60714-4608 U.S.A.
SHURE Incorporated http://www.shure.com
États-Unis, Canada, Amérique latine, Caraïbes :
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Téléphone : 847-600-2000 Télécopie É.-U. : 847-600-1212 Télécopie internationale : 847-600-6446
Europe, Moyen-Orient, Afrique :
Shure Europe GmbH, Téléphone : 49-7131-72140 Télécopie : 49-7131-721414
Asie, Pacifique :
Shure Asia Limited, Téléphone : 852-2893-4290 Télécopie : 852-2893-4055
