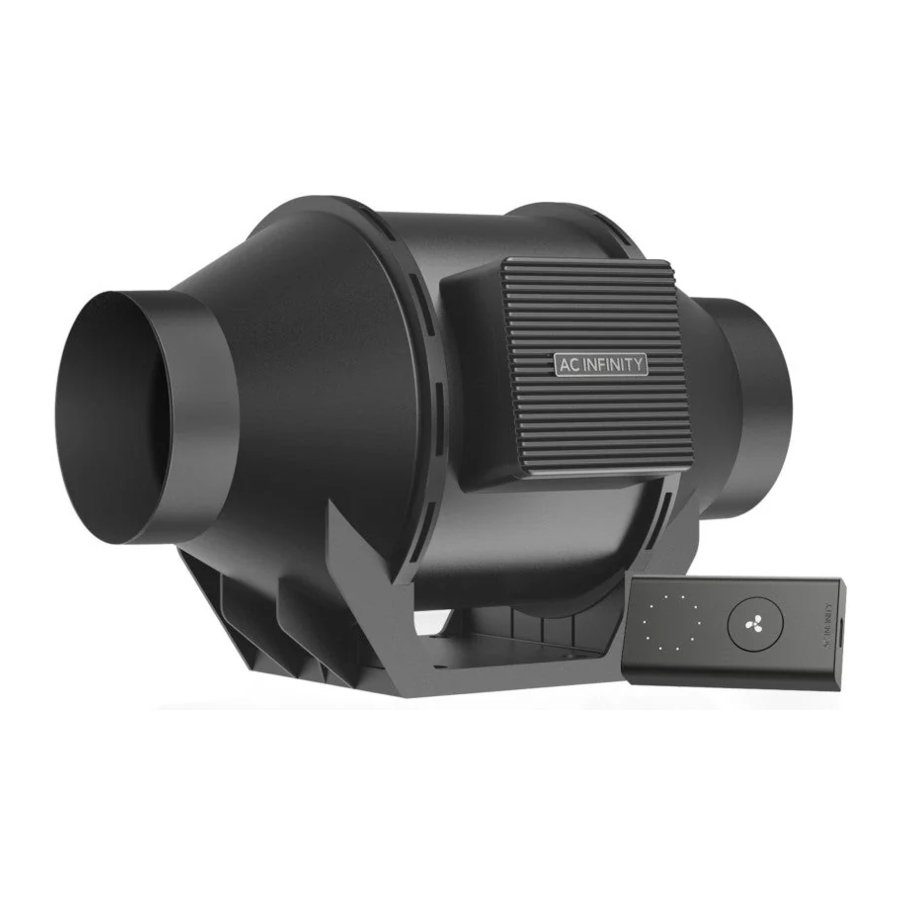

Manuel AC Infinity CLOUDLINE A4, CLOUDLINE A6, CLOUDLINE A8, CLOUDLINE H4

BIENVENUE

Nous nous engageons sur la qualité de nos produits et un service client amical. Si vous avez des questions ou des suggestions, n'hésitez pas à nous contacter. Visitez www.acinfinity.com et cliquez sur "contact" pour nos informations de contact.

E-MAIL
support@acinfinity.com
WEB
www.acinfinity.com
LOCALISATION
Los Angeles, CA

INTERFÉRENCES des lampes MH et HPS

Certains modèles de lampes de culture avec des ballasts HID* qui n'utilisent pas de blindage électromagnétique créeront une zone d'interférences de radiofréquences (RFI). Cela peut perturber les composants sensibles aux fréquences à proximité, tels que les lignes internet et les capteurs climatiques. Les RFI peuvent être émises par les câbles du ballast ou par le ballast lui-même.
Suivez ces étapes pour assurer un fonctionnement correct et éviter que les interférences de radiofréquences n'affectent votre sonde de capteur :
INTERFÉRENCES des lampes MH et HPS

CONSEIL 1
Gardez le câble de la sonde éloigné des câbles de votre ballast pour vous assurer que le contrôleur détecte correctement les conditions climatiques.
Vous pouvez également enrouler le câble de la sonde et créer un cône autour de la tête du capteur avec du ruban adhésif en aluminium.

CONSEIL 2
Ne branchez PAS votre lampe de culture et votre ventilateur en ligne sur la même prise double. Branchez votre lampe de culture et votre ventilateur en ligne sur des multiprises et des prises électriques séparées.
*MH, HPS, CMH ou CHPS

CARACTÉRISTIQUES CLÉS

CARACTÉRISTIQUES CLÉS
*Indice de protection IP65 pour la série H

CONTENU DU PRODUIT


CONTENU DU PRODUIT

INSTALLATION

MONTAGE

  1. Dévissez les boulons des deux côtés des anneaux en plastique à l'aide d'un tournevis cruciforme.
    MONTAGE - Étape 1
  2. Retirez le boîtier du moteur du support de bride. Retirez le cercle anti-vent entre le boîtier du moteur et la bride d'admission.
    MONTAGE - Étape 2
  3. Utilisez le support de bride pour définir la position souhaitée du ventilateur. Marquez les quatre trous de montage.
    MONTAGE - Étape 3
  4. Percez quatre trous aux emplacements marqués. Assurez-vous que votre zone de montage est structurellement saine et exempte d'obstruction.
    MONTAGE - Étape 4
  5. Si vous montez sur autre chose qu'un support en bois ou un montant, insérez les quatre chevilles murales incluses dans les trous de montage percés. Vous devrez peut-être utiliser un marteau pour les fixer à travers les trous.
  6. Alignez les trous du support de bride avec les chevilles murales. Vissez quatre vis à bois avec un tournevis ou une perceuse pour fixer le support de bride. Assurez-vous que sa flèche de flux d'air pointe dans la direction souhaitée.
  7. Replacez le cercle anti-vent dans la bride d'admission.
    MONTAGE - Étape 5
  8. Faites glisser le boîtier du moteur dans le support de bride, en vous assurant que sa flèche de flux d'air pointe dans la même direction que la flèche du support de bride. Revissez les boulons dans les anneaux en plastique pour fixer le boîtier du moteur au support de bride.
    MONTAGE - Étape 6
  9. Si vous installez un conduit, utilisez des colliers de conduit (vendus séparément) pour le fixer à chaque extrémité du ventilateur de conduit, en vous assurant d'une étanchéité parfaite. Serrez les colliers de conduit à l'aide d'un tournevis plat.
    MONTAGE - Étape 7

SUSPENSION - SANGLES

  1. Passez la sangle autour du support et d'une perche.
  2. Faites passer la sangle par la fente intérieure du bloqueur à échelle par le bas.
  3. Faites passer la sangle dans la fente extérieure du bloqueur à échelle par le haut. Ajustez la longueur de la boucle terminée selon vos besoins.
    SUSPENSION - SANGLES - Étape 1
  4. Passez l'extrémité libre à travers l'ouverture centrale du bloqueur à échelle pour sécuriser la boucle.
    1. Suspension vers le bas
      Laissez le ventilateur pendre par la perche une fois les sangles sécurisées. Assurez-vous que la flèche de flux d'air du ventilateur pointe dans la direction souhaitée.
      SUSPENSION - SANGLES - Étape 2
    2. Suspension vers le haut
      Pour suspendre le ventilateur à l'endroit, passez et serrez les sangles, comme indiqué aux étapes 1 à 4, autour de la perche. Accrochez le ventilateur par les brides de conduit pour le fixer.
      SUSPENSION - SANGLES - Étape 3

SUSPENSION - CLIPS DE CORDE
SUSPENSION VERS LE HAUT

Si vous installez avec des suspentes à corde (vendues séparément), passez les cordes autour des brides et serrez la corde pour fixer le ventilateur.
SUSPENSION - CLIPS DE CORDE

SUSPENSION VERS LE BAS
Passez les deux suspentes à corde autour d'une perche et du support du ventilateur. Clipsez les mousquetons l'un sur l'autre. Raccourcissez les boucles selon les besoins. Assurez-vous que la flèche de flux d'air du ventilateur pointe dans la direction souhaitée.
SUSPENSION VERS LE BAS

CAPOT MOTEUR

  1. Dévissez le capot moteur à l'aide d'un tournevis.
    CAPOT MOTEUR - Étape 1
  2. Tournez le capot moteur dans l'orientation souhaitée. Remettez les vis. La rotation du capot moteur n'annulera pas votre garantie.
    CAPOT MOTEUR - Étape 2

CONFIGURATION
ADMISSION ET EXTRACTION
Ce ventilateur peut être utilisé comme ventilateur d'admission ou d'extraction dans les chambres de culture et les grandes tentes de culture. Pour obtenir une ventilation optimale de tout l'espace, le ventilateur d'admission ou l'ouverture - si aucun ventilateur n'est utilisé - doit être situé dans un coin inférieur de votre espace de culture. Le ventilateur d'extraction doit être suspendu (illustré ci-dessous) ou monté dans le coin opposé le plus haut possible.
Assurez-vous que la flèche de flux d'air du ventilateur d'admission pointe vers votre espace de culture et que la flèche du ventilateur d'extraction pointe à l'opposé de votre espace de culture.
CONFIGURATION - ADMISSION ET EXTRACTION

ALIMENTATION ET CONFIGURATION

  1. Utilisez le câble d'extension UIS M-M inclus pour connecter le ventilateur au port inférieur du contrôleur de vitesse.
    ALIMENTATION ET CONFIGURATION - Étape 1
  2. Branchez le cordon d'alimentation du ventilateur dans une prise murale. Le contrôleur recevra l'alimentation du ventilateur pour fonctionner (ventilateurs à moteur EC uniquement).
    ALIMENTATION ET CONFIGURATION - Étape 2
  3. Vous pouvez utiliser les supports de câble, les vis à bois et les serre-câbles inclus pour gérer les câbles. Fixez les supports de câble sur une surface à l'aide des vis à bois ou du support adhésif. Passez les serre-câbles autour des câbles dans les supports de câble.
    ALIMENTATION ET CONFIGURATION - Étape 3

MONTAGE DU CONTRÔLEUR

MONTAGE MURAL

  1. Localisez un endroit dégagé et fixez la cheville dans votre mur. Vissez la vis à bois dans les chevilles.
  2. Accrochez le contrôleur à la vis en utilisant le trou situé à l'arrière.

MONTAGE MAGNÉTIQUE
Montez le contrôleur à l'aide de l'aimant situé à l'arrière.
MONTAGE MAGNÉTIQUE

MONTAGE SUR PLAQUE*
Vissez les boulons de la plaque du contrôleur dans la fente située sur la moitié supérieure de la plaque.
Accrochez le contrôleur aux boulons en utilisant le trou situé à l'arrière.
*Plaque de contrôleur non incluse
MONTAGE SUR PLAQUE

PLATEFORME UISTM

La plateforme UISTM vous permet de connecter un seul contrôleur central à plusieurs appareils de culture simultanément. En créant ce système entièrement intégré, vous pouvez alimenter et programmer tous vos appareils ensemble ou séparément pour une gestion optimisée de votre tente de culture.
Votre système de culture peut être régulé à l'aide de votre hub contrôleur ou à distance via l'application AC Infinity (associée à des contrôleurs compatibles), où vous aurez accès à la programmation d'automatisation et aux données climatiques.
Vous pouvez également connecter votre lumière de culture préférée et votre appareil de prise pour les intégrer à la plateforme UIS à l'aide de notre adaptateur RJ11/12 et de notre module de prise de commande.
PLATEFORME UISTM
Le contrôleur central et les appareils de culture seront vendus séparément et pourraient être encore en développement au moment de l'achat de ce produit.

COMPATIBILITÉ UISTM

ADAPTATEUR MOLEX*
Utilisez un adaptateur Molex pour brancher des ventilateurs en ligne dotés de connecteurs Molex à 4 broches à ce contrôleur. Branchez le connecteur Molex du ventilateur dans l'adaptateur. Branchez ensuite l'adaptateur dans le contrôleur.
ADAPTATEUR MOLEX

CÂBLE D'EXTENSION
Utilisez des câbles d'extension UIS mâle-mâle pour connecter des appareils dotés de ports UIS femelles à une distance étendue de votre contrôleur. Inclus avec les appareils compatibles UIS.
CÂBLE D'EXTENSION

RÉPARTITEUR D'EXTENSION*
Le répartiteur d'extension vous permettra de connecter 4 appareils à un seul port et peut prendre en charge des répartiteurs supplémentaires pour créer jusqu'à 3 niveaux de ports d'extension. Destiné à une utilisation exclusive avec les contrôleurs AC Infinity dotés de ports UIS.
RÉPARTITEUR D'EXTENSION
*Non inclus

AJOUT DE VENTILATEURS SUPPLÉMENTAIRES

Le CONTROLLER 69 PRO (vendu séparément) est équipé de quatre ports qui vous permettent d'alimenter et de contrôler plusieurs ventilateurs simultanément. Compatible uniquement avec les ventilateurs en ligne à moteurs EC. Voir l'image ci-dessous pour un exemple de configuration.
AJOUT DE VENTILATEURS SUPPLÉMENTAIRES

ADAPTATEUR MOLEX
Utilisez un adaptateur UIS vers Molex à 4 broches* pour connecter votre ventilateur au contrôleur universel*. Branchez le connecteur UIS de votre ventilateur dans l'adaptateur. Branchez ensuite l'adaptateur dans votre contrôleur.
*Non inclus
ADAPTATEUR MOLEX

AJOUT D'APPAREILS SUPPLÉMENTAIRES

EXTENSION DE LA CHAÎNE
Branchez l'extrémité mâle du répartiteur* dans votre contrôleur UIS. Connectez un appareil UIS ou un adaptateur secteur au premier port de chaque niveau pour alimenter votre contrôleur et le hub.
Les ports 2 à 4 peuvent se connecter à des répartiteurs supplémentaires ou à des appareils UIS. Tous les appareils branchés à cette chaîne doivent être du même type (par ex. ventilateurs de toute taille) quelle que soit la longueur de la chaîne de dongles.
Ce répartiteur n'est pas compatible avec les adaptateurs UIS tels que l'adaptateur d'éclairage RJ11.
*Non inclus
EXTENSION DE LA CHAÎNE

CHAÎNAGE EN GUIRLANDE
Chacun des ports du contrôleur inclus peut prendre en charge jusqu'à 20 appareils à l'aide d'un adaptateur de chaînage en guirlande (non inclus). Tous les appareils doivent appartenir à la même série mais peuvent être de tailles différentes.
Branchez l'extrémité mâle de l'adaptateur de chaînage en guirlande dans votre appareil.
Connectez votre contrôleur UIS au port INPUT (entrée) de l'adaptateur de chaînage en guirlande à l'aide d'un câble de connexion M-M (mâle-mâle). À l'aide d'une rallonge, connectez le port OUTPUT (sortie) de l'adaptateur de chaînage en guirlande au port INPUT (entrée) d'un autre adaptateur. Vous pouvez également relier le port OUTPUT (sortie) à un autre appareil UIS pour terminer la chaîne.
CHAÎNAGE EN GUIRLANDE

NETTOYAGE

  1. Retirez le boîtier moteur de la bride de fixation. Reportez-vous aux étapes 1 et 2 pour savoir comment retirer le boîtier moteur.
    NETTOYAGE - Étape 1
  2. Utilisez un chiffon humide pour nettoyer la turbine et les pales du ventilateur de toute poussière et débris. Retirez l'anneau déflecteur situé entre le boîtier moteur et la bride d'entrée.
    NETTOYAGE - Étape 2
  3. Nettoyez les aubes du stator de toute poussière et débris à l'extrémité opposée. Nettoyez la zone à l'intérieur des brides de sortie et d'échappement.
    NETTOYAGE - Étape 3
  4. Fixez le boîtier moteur sur les brides de fixation. Reportez-vous aux étapes 7 à 9 pour savoir comment fixer le boîtier moteur.
    NETTOYAGE - Étape 4

PROGRAMMATION

RÉGLAGE DE LA VITESSE DU VENTILATEUR
Le contrôleur dispose d'un seul bouton qui contrôle la vitesse du ventilateur de 0 à 10. Appuyer sur le bouton de vitesse augmente la vitesse du ventilateur par incréments d'une unité. Appuyer sur le bouton au réglage 10 ramènera la vitesse du ventilateur à 0.

ALLUMER/ÉTEINDRE
Appuyez sur le bouton pour allumer votre ventilateur. Maintenez le bouton enfoncé pour éteindre votre ventilateur. Appuyez à nouveau dessus pour allumer le ventilateur à son dernier réglage de vitesse.

FAQ CLOUDLINE

Q: Il me manque mon contrôleur. Il n'était pas inclus dans mon colis !
R: Veuillez vous référer à l'image de l'aspect de votre contrôleur. Votre contrôleur devrait être soigneusement inséré dans la boîte à côté de ce manuel de produit.

Q: Quel est le meilleur endroit pour positionner la sonde du capteur ?
R: Placez la sonde du capteur aussi près que possible de l'endroit le plus chaud ou le plus humide de votre espace.

Q: Dois-je retirer le capuchon en plastique de la sonde ?
R: Oui. Vous devrez retirer le capuchon en plastique afin que la sonde puisse lire avec précision les conditions climatiques.

Puis-je monter ce ventilateur de gaine en ligne verticalement ?

R: Oui. Le CLOUDLINE peut être monté dans n'importe quelle orientation, y compris verticalement.

Q: Pourrai-je câbler directement ce ventilateur à mon propre contrôleur ou thermostat ?
R: Nous ne recommandons pas de câbler directement ou d'épisser les fils d'alimentation de nos ventilateurs. De telles modifications peuvent compromettre la sécurité électrique et annuleront la garantie de ce produit.

Q: Dois-je utiliser un convertisseur de puissance si je suis en dehors des États-Unis ?
R: La plage de tension de ce produit est de 100-240V AC. Vous pourriez avoir besoin d'un simple adaptateur de voyage pour le brancher sur une prise étrangère, ou d'un convertisseur de puissance si votre pays utilise une tension différente.

Q: Le contrôleur conserve-t-il ses réglages après la coupure de courant ?
R: Oui. Si l'alimentation du contrôleur est coupée et est rétablie par la suite, vos réglages seront conservés.

Q: Je n'obtiens pas suffisamment de flux d'air même après avoir réglé la vitesse du ventilateur sur 10. Que puis-je faire ?
R: Les coudes dans les conduits réduiront la performance CFM de votre ventilateur. Pour maintenir le flux d'air, vous pouvez redresser les conduits et éliminer autant de coudes que possible.

Q: Dois-je utiliser ce ventilateur de gaine en ligne comme ventilateur d'admission ou d'extraction ?
R: Le CLOUDLINE est principalement utilisé comme ventilateur d'extraction, mais peut également être utilisé comme ventilateur d'admission.
Vous pouvez utiliser ce ventilateur comme ventilateur d'admission si vous avez besoin d'air frais dans votre espace.

Q: Puis-je connecter des ventilateurs de tailles différentes au même contrôleur ?
R: Veuillez vous référer aux détails sur la connexion des ventilateurs ensemble.

Q: J'accroche mon ventilateur à l'envers dans ma tente de culture, puis-je faire pivoter sa plaque de boîtier moteur ?
R: Oui. Utilisez un tournevis pour dévisser le capuchon du moteur. Faites-le pivoter à l'orientation souhaitée et revissez les vis.

PRODUITS AC INFINITY

Tentes de culture avancées
La série CLOUDLAB est une gamme de tentes de culture conçues pour créer des conditions de culture idéales et faciliter la culture de plantes d'intérieur toute l'année. Elle est dotée d'une toile oxford épaisse 2000D doublée de mylar intérieur à motif diamant qui maximise la luminosité de la lumière de culture, et d'un cadre renforcé avec une capacité de poids de 150 lb. Inclut une plaque de montage pour installer votre contrôleur AC Infinity.

Filtre à charbon
Le filtre à charbon pour conduits est conçu pour éliminer les odeurs et les produits chimiques dans les tentes de culture et les espaces hydroponiques. Il utilise du charbon australien de qualité supérieure qui offre un plus grand pouvoir d'absorption et une durée de vie plus longue. Il permet un flux d'air maximal dans le cadre d'un système d'admission ou d'extraction.

Gaines de ventilation
Le tube de gaine à quatre couches est utilisé pour diriger le flux d'air, conçu pour les systèmes de ventilation dans des applications telles que le CVC, les séchoirs et les chambres de culture. Il est très durable et flexible, et peut être utilisé n'importe où, des espaces restreints aux zones ouvertes.
Découvrez les dernières innovations en matière de contrôle environnemental sur acinfinity.com

AVERTISSEMENT RELATIF AU PRODUIT

avertissementdanger de brûluredanger d'électrocution
AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, VEUILLEZ RESPECTER CE QUI SUIT :

  1. Assurez-vous que votre source d'alimentation est conforme aux exigences électriques de ce produit.
  2. Vérifiez les restrictions de votre code local pour les mesures de sécurité supplémentaires qui pourraient être nécessaires pour une installation conforme.
  3. Lisez toutes les instructions avant d'installer et d'utiliser ce produit.
  4. Si vous n'êtes pas familier ou avez des doutes sur l'installation de ce produit, faites appel aux services d'un professionnel qualifié, formé et agréé. Une installation inappropriée annulera la garantie de ce produit.
  5. Ce produit ne doit pas être utilisé dans des endroits potentiellement dangereux tels que des atmosphères inflammables, explosives, chargées de produits chimiques ou humides.
  6. Les produits canalisés doivent toujours être ventilés vers l'extérieur.
  7. Ne couvrez pas les cordons d'alimentation avec des tapis ou d'autres matériaux en tissu.
  8. Ce produit contient des pièces rotatives. Des précautions de sécurité doivent être prises lors de l'installation, de l'utilisation et de l'entretien de ce produit.
  9. N'insérez pas et ne laissez pas les doigts ou des objets étrangers pénétrer dans les ouvertures de ventilation ou d'échappement, car cela pourrait provoquer un choc électrique, un incendie ou endommager ce produit. Ne bloquez pas et ne modifiez pas ce produit de quelque manière que ce soit pendant son fonctionnement.
  10. Ne comptez pas uniquement sur la programmation marche/arrêt comme seul moyen de couper l'alimentation de ce produit. Débranchez le cordon d'alimentation avant d'installer, d'entretenir ou de déplacer ce produit.
  11. N'utilisez pas ce produit si son cordon est endommagé, s'il ne fonctionne pas correctement, s'il est tombé ou s'il est endommagé de quelque manière que ce soit.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel AC Infinity CLOUDLINE A4, CLOUDLINE A6, CLOUDLINE A8, CLOUDLINE H4

Les langues disponibles

Table des Matières
