Manuel Vortex VIPER HD

Sommaire

SPÉCIFICATIONS

GROSSISSEMENT x DIAMÈTRE DE L'OBJECTIF 11-33x50
CHAMP DE VISION Linéaire @ 1000 vgs. 182' – 95'
Angulaire 3.5° - 1.8°
MISE AU POINT RAPPROCHÉE 9.0'
DÉGAGEMENT OCULAIRE 16.0mm – 19.0mm
LONGUEUR Coudée 10.3"
Droite 11.0"
POIDS Coudée 27.8 oz.
Droite 27.4 oz.
Coudée
Droite

Les images sont uniquement à titre de représentation. Le produit peut varier légèrement de ce qui est montré.

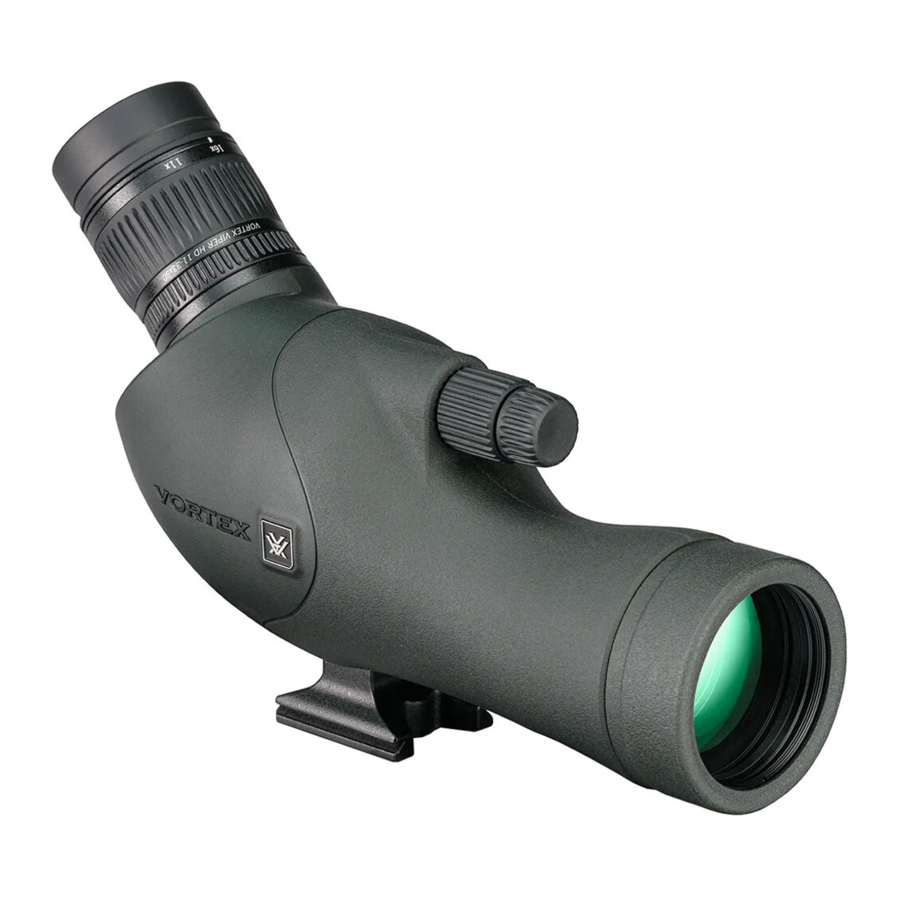

LONGUES-VUES VIPER ® HD

La mobilité donne à chaque chasseur un avantage tactique sur le terrain, et cette longue-vue incroyablement polyvalente est conçue pour la chasse en mouvement. Légère, compacte et dotée d'un pied compatible Arca-Swiss, la Viper® HD 11-33x50 se monte et se range rapidement. Les doubles molettes de mise au point vous offrent précisément la vue dont vous avez besoin pour distinguer les tireurs du troupeau ou de leur habitat. Alimentée par un système optique HD d'une clarté exceptionnelle, c'est la longue-vue qu'il vous faut pour cette chasse lointaine et pour vous permettre de vous rapprocher de chez vous.
Aperçu

COMPRENDRE VOTRE LONGUE-VUE VIPER® HD & CONFIGURATION INITIALE

Fixer l'œilleton
Si vous souhaitez utiliser l'étui en néoprène inclus, placez l'étui en néoprène sur la longue-vue avant de fixer l'œilleton. Avant de fixer l'œilleton, retirez tous les capuchons qui pourraient gêner sa fixation au corps de la longue-vue. Gardez les capuchons de protection des lentilles extérieures à portée de main pour protéger les lentilles exposées chaque fois que vous n'observez pas à travers la longue-vue Viper® HD.

  1. Pour fixer l'œilleton, insérez l'œilleton dans le corps et faites-le pivoter dans le sens des aiguilles d'une montre à l'aide de la bague de verrouillage de l'œilleton jusqu'à ce que l'œilleton soit bien serré (s'arrête de tourner).
  2. Pour détacher l'œilleton, maintenez la bague de verrouillage et tournez fermement l'œilleton dans le sens inverse des aiguilles d'une montre.

Remarque : Ne tournez l'œilleton qu'avec la bague de verrouillage pour l'installation ou le retrait. Tourner l'œilleton par la bague de grossissement ou l'œilleton peut endommager les filetages et les composants internes de la longue-vue. L'utilisateur peut maintenir l'œilleton en place pendant le serrage pour s'assurer que les marquages de grossissement sont dans l'orientation préférée.

Monter la longue-vue Viper® HD
Fixez la Viper® HD à un trépied ou à un support de fenêtre de voiture pour plus de stabilité. La Viper® HD dispose d'un pied de fixation de trépied compatible Arca-Swiss et fonctionnera sans plaque de dégagement rapide sur n'importe quel trépied ou support de fenêtre de voiture compatible Arca-Swiss. Le pied de trépied Viper® HD se fixera également à tout trépied ou support de fenêtre de voiture utilisant un pas de vis de 1/4"-20. Vissez simplement la plaque de dégagement rapide compatible au bas du pied de trépied.
Monter la longue-vue

Régler le grossissement
Modifiez le grossissement de votre longue-vue en tournant simplement la bague de réglage du grossissement :
Régler le grossissement

  • Augmentez le grossissement en tournant la bague de réglage du grossissement dans le sens des aiguilles d'une montre.
  • Diminuez le grossissement en tournant la bague de réglage du grossissement dans le sens inverse des aiguilles d'une montre.


Ne regardez jamais directement le soleil (ou toute autre lumière intense) avec votre longue-vue Viper® HD. Cela peut endommager vos yeux de façon permanente.

Régler la mise au point
Après avoir réglé le grossissement, un certain réajustement de la mise au point est généralement nécessaire. Pour régler la mise au point :
Régler la mise au point

  • Tournez lentement la molette de mise au point rapide jusqu'à ce que le sujet soit presque net.
  • Tournez la molette de mise au point fine pour distinguer les plus petits détails.

Non seulement cette mise au point en deux étapes vous permet de voir les détails cruciaux, mais elle assure également une observation sans fatigue.

Régler l'œilleton
L'œilleton réglable de la longue-vue Viper® HD se tourne vers le haut et vers le bas afin que vous puissiez observer le champ de vision complet. L'œilleton réglable facilitera une observation confortable en s'adaptant aux différences de morphologie faciale et à l'utilisation avec ou sans lunettes. Pour baisser l'œilleton, tournez dans le sens des aiguilles d'une montre. Pour le relever, tournez dans le sens inverse des aiguilles d'une montre.
Régler l'œilleton

ENTRETIEN

Nettoyage
Votre longue-vue Viper® HD nécessite très peu d'entretien courant, mis à part le nettoyage périodique des lentilles extérieures. L'extérieur de la longue-vue peut être nettoyé en l'essuyant avec un chiffon doux. Lors du nettoyage des lentilles, assurez-vous d'utiliser des produits spécialement conçus pour les lentilles optiques traitées.

  • Assurez-vous de souffler toute poussière ou saleté présente sur les lentilles avant d'essuyer les surfaces.
  • Utiliser votre souffle, ou une très petite quantité d'eau ou d'alcool pur peut aider à enlever les taches d'eau séchées tenaces.

Lubrification
Tous les composants de la longue-vue sont lubrifiés de manière permanente, aucun lubrifiant supplémentaire ne doit donc être appliqué.
Remarque : À l'exception du retrait de l'œilleton, n'essayez pas de démonter les composants de la longue-vue. Le démontage de la longue-vue peut annuler la garantie.

Rangement
Si possible, évitez de ranger votre longue-vue en plein soleil ou dans un endroit très chaud pendant de longues périodes.
AVIS
Avis de marquage virtuel de brevet par Vortex Optics
Ce produit peut être protégé par des brevets aux U.S. et ailleurs pour Vortex Optics. Le site web http://vtx.legal est fourni pour satisfaire aux dispositions de marquage virtuel de brevet de diverses juridictions, y compris les dispositions de marquage virtuel de brevet de l'America Invents Act et fournir un avis en vertu du 35 U.S.C. §287(a). Veuillez visiter http://vtx.legal pour consulter la liste des produits qui peuvent être couverts par un ou plusieurs brevets U.S./étrangers ou demandes de brevet publiées.
