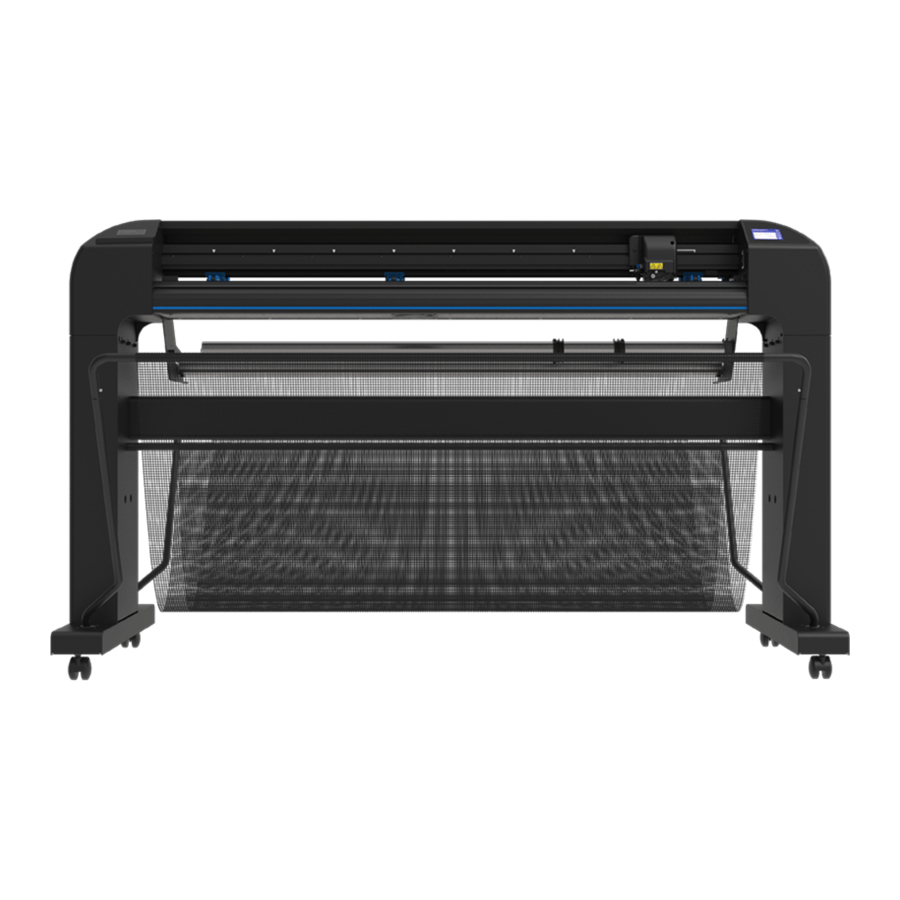

Manuel Summa S3

Introduction

L'espace requis pour l'assemblage est de 3m (10ft) à l'avant et 1m (3,3ft) à l'arrière.

2 personnes sont requises pour effectuer certaines tâches.

Le temps requis pour l'assemblage du traceur est d'environ 60 minutes.

Veuillez lire attentivement ces instructions.
Ces instructions d'assemblage expliquent comment assembler le support et le traceur.
Veuillez vous référer au manuel de démarrage rapide pour la mise en marche de la machine.
Si vous utilisez un système d'enroulement, il doit être installé après l'étape 13 de ce manuel. Veuillez vous référer aux instructions d'assemblage séparées pour le système d'enroulement.

Déballage

1. Prévoyez une surface plane (de préférence une table) pour déballer le traceur, son support et son panier, ainsi que les accessoires.

2.


1. Le traceur, emballé sous film.
2. La boîte contenant les pièces pour le support et le panier.
3. sous
   Une boîte séparée contenant les accessoires.

3. Placez soigneusement la boîte contenant les pièces du support et du panier sur la surface plane.

4. Retirez les embouts de la boîte contenant le traceur. Mettez la boîte de côté.

5. Retirez l'emballage des pièces du support. Placez soigneusement les pièces sur la surface plane. Faites glisser les tampons d'emballage et hors des pieds du support.
6. Les pièces du support et du panier sont emballées les unes dans les autres. Soyez prudent de ne pas endommager les pièces en les sortant. contient les pieds. contient les tubes courts, les brides et la quincaillerie. contient les tubes longs et le panier.


Assemblage du support

1. Rassemblez les pièces du support.

2. Rassemblez la quincaillerie requise. Le clip de selle est destiné au panier, vous n'en avez pas besoin pour l'instant.

3. Rassemblez les outils requis.

4. Disposez les deux pieds avec le côté ouvert vers le haut et les trous (mis en évidence) se faisant face.

5. Montez le panneau horizontal entre les deux pieds et fixez-le à l'aide de quatre vis dans les trous de chaque côté.

6. Retournez le support. Le côté où le panneau horizontal est monté est l'arrière du support.


   deux personnes sont requises.

7. Prenez les deux pieds et identifiez l'arrière des pieds (flèche).

8. Montez les deux pieds à l'aide de quatre vis de chaque côté. L'arrière des pieds doit être du même côté que le panneau horizontal.

9. Montez quatre roulettes dans les trous filetés des pieds et fixez-les avec la clé de 13 mm.

10. Remettez le support à la verticale.

    deux personnes sont requises. Pour masquer le câble d'alimentation et le câble de communication, passez à l'étape 11. Sinon, passez à l'étape 14.

11. Le pied droit du support a un trou dans le bas et une découpe en haut pour guider les câbles afin qu'ils soient cachés.

12. Rassemblez le cordon d'alimentation et le câble USB ou LAN et marquez-les à 28-30 cm (11-12 po) des extrémités.

13. Laissez les extrémités des câbles jusqu'à leurs marques à l'extérieur du pied. Insérez le reste du câble dans le pied et guidez-le à travers le trou du bas.

14. Sortez soigneusement le traceur de la boîte et posez-le sur le dos sur la surface plane. Important : deux personnes sont requises.

15. Insérez deux vis dans la plaque latérale gauche et deux dans la plaque latérale droite du traceur. Celles-ci aideront à positionner correctement le traceur sur le support. Vissez-les de trois tours. N'insérez pas de vis à l'avant.

16. Déplacez le support vers le traceur, le panneau horizontal (l'arrière du support) étant le plus proche du traceur. Verrouillez les roulettes.

17. Repérez les deux fentes à l'arrière gauche et à l'arrière droit du support pour les vis de la plaque latérale.

18. Placez le traceur sur le support. Assurez-vous que les vis des plaques latérales du traceur (étape 15) glissent complètement dans les fentes du support.

    deux personnes sont requises.

19. Insérez une vis avec une rondelle supplémentaire dans le trou prévu à l'avant, à gauche et à droite. Serrez ensuite les six vis (les quatre vis de l'étape 15 et les deux vis de l'étape 19).

    deux personnes sont requises.

20. Rassemblez les pièces du panier.

21. Déroulez le matériau du panier et posez-le sur le sol.

22. Insérez le long tube droit dans la boucle centrale du matériau.

23. Insérez un long tube de chaque côté du matériau.

24. Fixez les tubes courts aux extrémités des longs tubes. Les tubes courts sont de deux tailles : Utilisez des tubes de même longueur du même côté.

25. Placez le panier assemblé sur le support avec les tubes courts à l'arrière et le tube central dans le trou supérieur. Un côté du panier doit passer sous le panneau horizontal pour atteindre l'autre côté.

26. Détail des pieds.

27. Détail du tube central, monté au moyen d'un clip de selle de chaque côté. Il est recommandé de monter le clip de selle d'un côté avant de monter le tube horizontal.
