Manuel du Devolo Magic 1 WiFi mini

Installation

Téléchargez l'application devolo Home Network. Un assistant d'installation vous guidera étape par étape à travers la configuration. Si vous préférez effectuer l'installation sans l'application, suivez les étapes de la partie B.

Si vous ne possédez pas encore d'adaptateur Magic WiFi dans votre réseau, notez la clé Wi-Fi située au dos de l'adaptateur devolo Magic mini. Vous pouvez utiliser le champ réservé à cet effet au dos de ce dépliant.

Connectez l'adaptateur devolo Magic WiFi mini à une prise murale libre et attendez que la LED clignote rapidement en blanc (environ 1 minute). Voir B2.

Dans les 3 minutes, appuyez sur le bouton situé sur le côté de votre adaptateur devolo Magic LAN connecté au routeur. Voir B3.

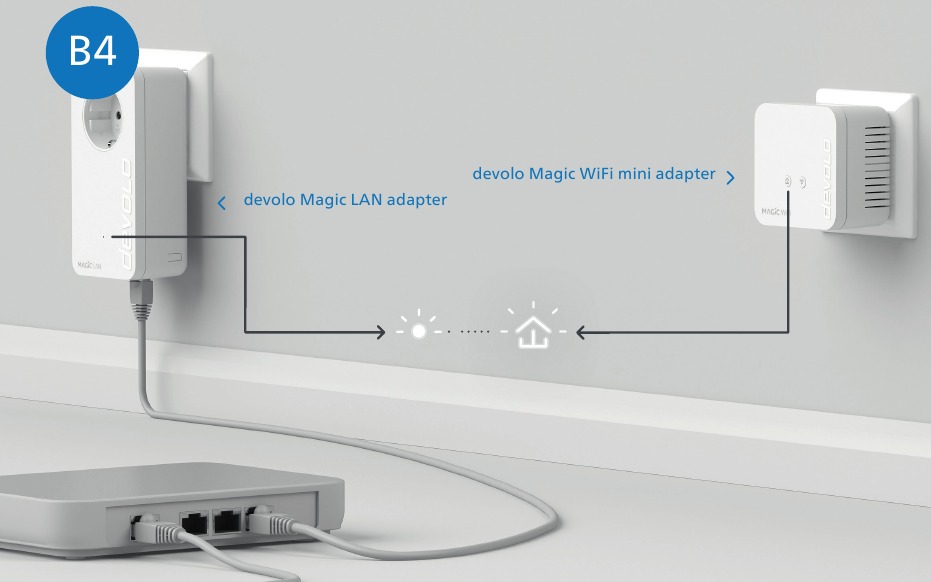

Le processus de cryptage se déroule automatiquement. Pendant ce temps, les LED des deux adaptateurs clignotent en blanc. Voir B4.

Le processus est terminé dès que toutes les LED des appareils s'allument en blanc fixe. Le processus prend un maximum de 3 minutes. Voir B5.

L'installation de base est terminée (Voir B6). Si vous n'avez pas encore d'adaptateur Magic WiFi sur votre réseau, vous pouvez configurer la connexion Wi-Fi sur votre smartphone, etc. Pour ce faire, saisissez la clé Wi-Fi que vous avez notée.
En option, vous pouvez configurer la technologie Mesh WiFi décrite ci-dessous.

Technologie Mesh en option

(pertinent uniquement pour un réseau LAN Magic existant)

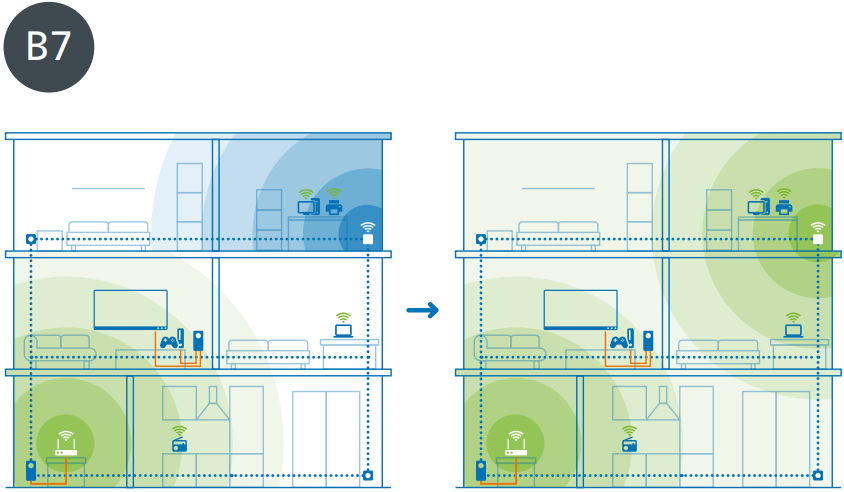

Pour ce faire, les données d'accès Wi-Fi sont transférées une seule fois à l'adaptateur devolo Magic WiFi mini par une simple pression sur un bouton (voir B7). Cela vous assure la meilleure couverture Wi-Fi dans n'importe quelle pièce. Si l'adaptateur devolo Magic WiFi mini est déjà près de votre routeur (distance max. 10 mètres), passez à l'étape B9, sinon à B8.

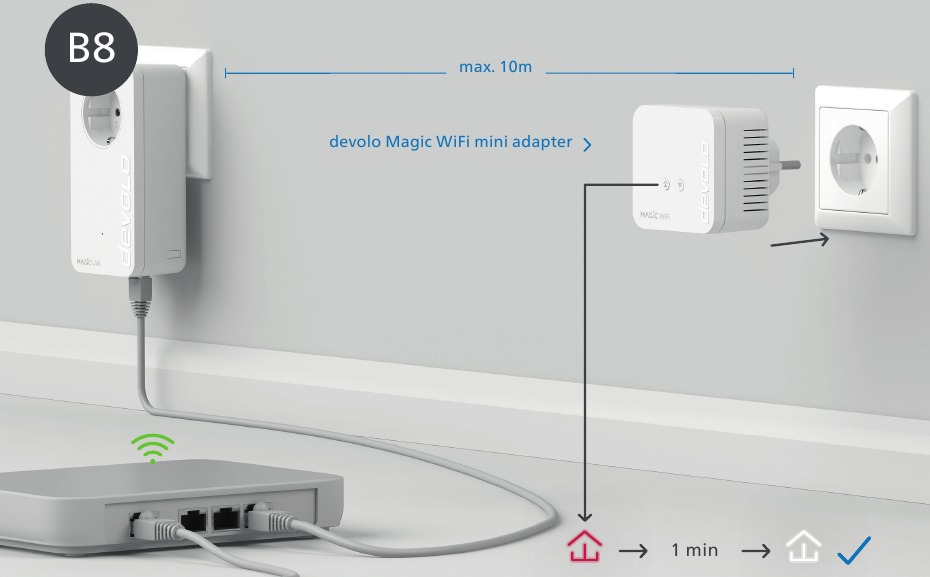

Connectez l'adaptateur devolo Magic WiFi mini, pour la transmission des données d'accès Wi-Fi, à une prise murale libre près de votre routeur (distance max. 10 mètres) et attendez environ 1 minute jusqu'à ce que la LED s'allume en blanc. Voir B8.

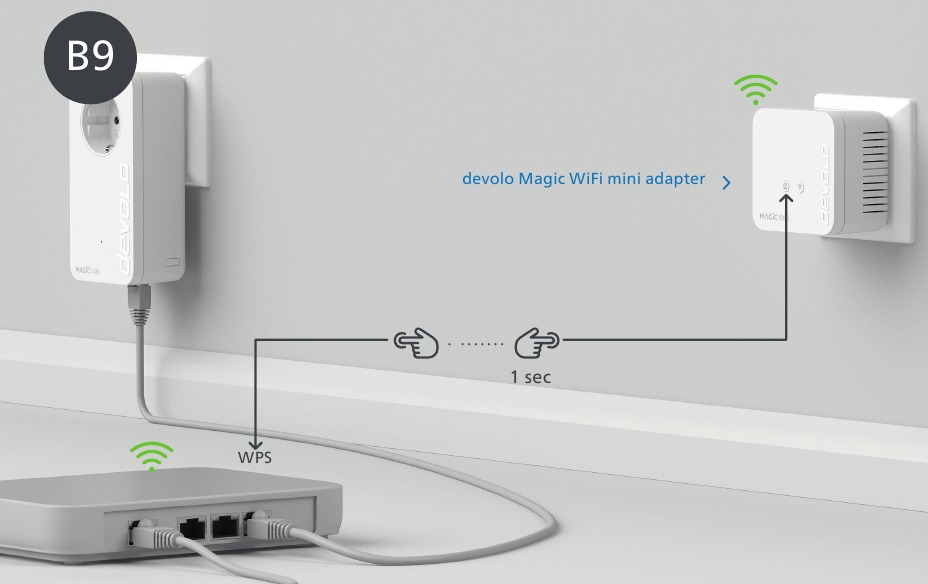

Appuyez brièvement sur le bouton de votre adaptateur devolo Magic WiFi mini. Une fois le bouton pressé, la LED clignote en blanc. Appuyez sur le bouton WPS de votre routeur dans les 2 minutes. Veuillez consulter le manuel d'utilisation de votre routeur pour savoir combien de temps maintenir le bouton enfoncé. Voir B9.

Une fois que la LED s'allume en blanc fixe, le processus est terminé avec succès. Voir B10.

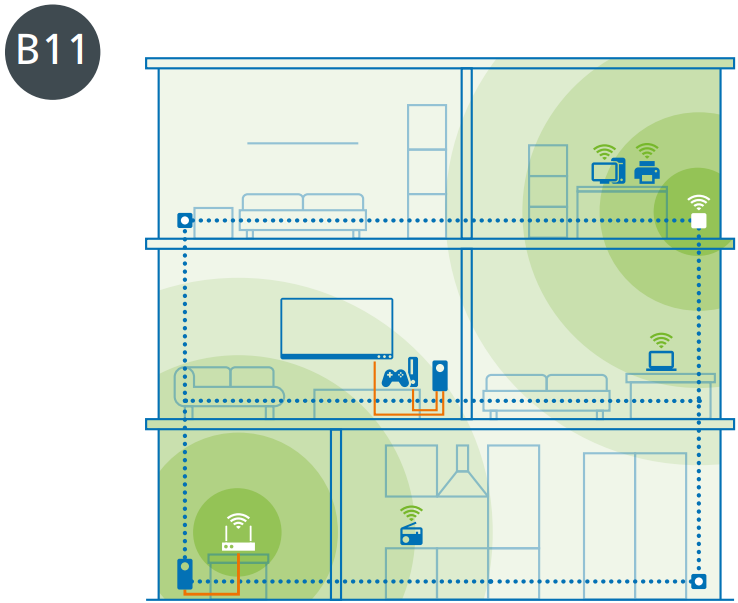

Vous pouvez maintenant déconnecter votre adaptateur devolo Magic WiFi mini et le placer à l'emplacement de votre choix. Terminé ! Les adaptateurs devolo Magic vous connectent de manière transparente à Internet partout dans la maison avec la connexion la plus puissante possible. Voir B11.

Fonctionnement des boutons

Bouton CPL
Durée de la pression du bouton	Action	Comportement de la LED
1 seconde	Adaptateur LAN : Démarrer l'appairage avec d'autres adaptateurs devolo Magic Adaptateur WiFi : Démarrer l'appairage avec d'autres adaptateurs devolo Magic ; Démarrer ConfigSync (L'adaptateur reçoit les données d'accès Wi-Fi du routeur)	Clignote en blanc
> 10 secondes	Réinitialiser l'adaptateur devolo aux paramètres d'usine	S'allume en rouge
LED CPL	L'adaptateur devolo Magic WiFi mini...	Comportement de la LED
	fonctionne parfaitement. Il est connecté à d'autres adaptateurs devolo Magic.	S'allume en blanc
	établit actuellement une connexion d'appairage avec un autre adaptateur.	Clignote rapidement en blanc
	n'est pas connecté au réseau*	Clignote en rouge
	est en mode veille.	Clignote lentement en blanc
	est en cours de mise à jour logicielle.	Clignote alternativement en blanc et rouge
	a une connexion CPL faible.	S'allume en blanc puis clignote brièvement en rouge
	est en cours de démarrage. ne peut pas voir d'autres adaptateurs devolo Magic.	S'allume en rouge
	n'a plus de fonction LED car elle a été désactivée par l'utilisateur.	Aucun
Bouton Wi-Fi
Durée de la pression du bouton	Action	Comportement de la LED
1 seconde	La fonction WPS est exécutée (L'adaptateur envoie les données d'accès Wi-Fi à l'appareil)	Clignote en blanc
> 3 secondes	Le Wi-Fi est en cours de désactivation	La LED s'éteint
LED Wi-Fi	L'adaptateur devolo Magic WiFi mini...	Comportement de la LED
	a une connexion Internet sans défaut.	S'allume en blanc
	tente d'établir une connexion via WPS.	Clignote en blanc
	n'a plus de fonction LED car elle a été désactivée par l'utilisateur.	Éteinte

*Vous verrez ci-dessous comment effectuer l'appairage manuel.

Gamme de fréquences Wi-Fi
Cet appareil utilise uniquement des canaux de la bande de fréquences de 2,4 GHz pour le Wi-Fi.

Appairage manuel

Aide : Si l'appairage automatique lors de l'installation initiale a échoué, vous pouvez effectuer l'appairage manuel des adaptateurs Magic. Connectez l'adaptateur devolo Magic WiFi mini à une prise murale libre et attendez que la LED clignote en blanc (environ 1 minute).

Dans les 3 minutes, appuyez sur le bouton situé sur le côté de votre adaptateur devolo Magic LAN connecté au routeur. Appuyez sur le bouton de votre adaptateur devolo Magic WiFi mini branché. Dès que toutes les LED s'allument en blanc, l'appairage est terminé avec succès.
