Manuel du Lorentz PS2

Outils requis

Assurer un environnement de travail sûr

Le remplacement de la carte IO peut être effectué sur place.

• Éteindre le contrôleur PS2

• Ouvrir le boîtier de déconnexion PV

• Déconnecter l'alimentation PV du système de pompe
  Assurez-vous que le système reste déconnecté pendant toute la durée du remplacement

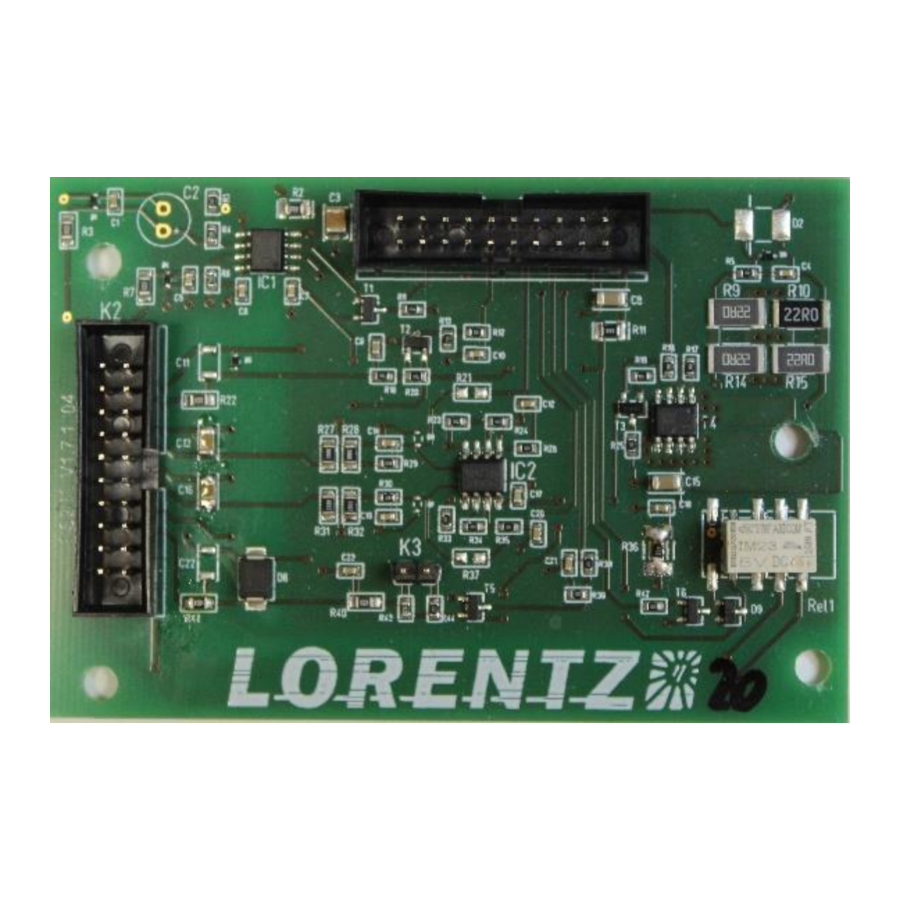

Remplacement de la carte IO

Assurez-vous toujours de protéger les composants électroniques des dommages causés par les décharges électrostatiques (ESD) ! Nous recommandons le port d'un bracelet de protection ESD lors de la manipulation des composants électroniques.

Retirer le capot du PS2 & vérifier la tension d'entrée

• Utiliser le tournevis PH2 pour dévisser les vis qui fixent le capot du PS2

• Retirer le capot du PS2
• Vérifier que la tension d'entrée est de 0V pour confirmer que l'alimentation est déconnectée
  Attendre environ 2 minutes pour décharger les condensateurs


Retirer la carte IO

• Retirer les deux câbles plats
  Ne pas tirer sur les câbles plats, uniquement sur la fiche

• Serrer chaque collier de retenue pour soulever la carte IO


• Retirer la carte IO


• Retirer le long câble plat
  Ne pas tirer sur les câbles plats, uniquement sur la fiche

• Serrer les deux colliers de retenue pour soulever la carte LED
• Il n'est pas nécessaire de retirer le câble plat de la carte LED

• Retirer également le câble plat
  Ne pas tirer sur les câbles plats, uniquement sur la fiche


Réassembler le contrôleur

• Installer le nouveau câble plat court
• S'assurer que le câble plat est correctement installé (entièrement à l'intérieur de la prise PCB)

• Enfoncer la carte LED

• Installer le deuxième nouveau câble plat plus long sur la carte d'alimentation

• S'assurer que le câble plat est correctement installé (entièrement à l'intérieur de la prise PCB)
• Plier le câble plat vers la gauche, entre le condensateur et les borniers
• Enfoncer la nouvelle carte IO

• Enfoncer les deux nouveaux câbles plats dans les prises PCB

• S'assurer que les câbles plats sont correctement installés (entièrement à l'intérieur des prises PCB)
• Fermer le capot du PS2


• Fixer la vis avec min. 2Nm

• Connecter le générateur PV au contrôleur PS2

• Allumer le contrôleur PS2 pour tester la carte LED


Consignes de sécurité

LIRE ET SUIVRE TOUTES LES INSTRUCTIONS ! CONSERVER CES INSTRUCTIONS POUR UN USAGE ULTÉRIEUR !

• Qualification et formation du personnel – Tout le personnel doit être pleinement qualifié pour effectuer ce type de travail. La responsabilité, la compétence et la supervision de ce personnel doivent être strictement réglementées par l'utilisateur. Si le personnel disponible manque de la qualification nécessaire, il doit être formé et instruit en conséquence. L'opérateur/utilisateur doit s'assurer que le personnel comprend parfaitement le contenu du guide.
• Dangers d'ignorer les symboles de sécurité – Ignorer les consignes et symboles de sécurité peut constituer un danger pour les personnes ainsi que pour l'équipement lui-même. Le non-respect peut annuler toute garantie. Le non-respect des consignes et symboles de sécurité peut par exemple entraîner les conséquences suivantes : défaillance de fonctions importantes de l'équipement/de l'installation ; échec des méthodes prescrites pour la maintenance et la réparation ; mise en danger des personnes par des effets électriques, mécaniques et chimiques ; danger pour l'environnement en raison de fuites de matériaux dangereux ; danger de dommages aux équipements et aux bâtiments.
• Fonctionnement axé sur la sécurité – Les consignes de sécurité contenues dans le guide, les réglementations nationales existantes pour la prévention des accidents ainsi que les directives internes et les règlements de sécurité pour l'opérateur et l'utilisateur doivent être respectés en tout temps.
• Consignes de sécurité pour les travaux d'entretien, d'inspection et d'assemblage – Il incombe à l'utilisateur de s'assurer que tous les travaux d'entretien, d'inspection et d'assemblage sont effectués exclusivement par des experts autorisés et qualifiés, suffisamment informés par une lecture attentive des instructions d'utilisation. Les règlements de prévention des accidents doivent être respectés. Tous les travaux sur l'équipement doivent être effectués lorsque celui-ci n'est pas opérationnel et idéalement isolé électriquement. La séquence d'arrêt de l'équipement est décrite dans le manuel et doit être strictement respectée.
• Modifications non autorisées et fabrication de pièces de rechange – Toute conversion ou modification de l'équipement ne peut être entreprise qu'après consultation du fabricant. Les pièces de rechange et accessoires d'origine autorisés par le fabricant garantissent la sécurité de fonctionnement. L'utilisation de pièces non autorisées peut annuler toute responsabilité de la part du fabricant.
• Fonctionnement non autorisé – La sécurité de fonctionnement de l'équipement livré n'est garantie que si l'équipement est utilisé conformément aux instructions contenues dans ce guide.
• Normes citées et autres documentations – DIN 4844 Partie 1 Marquage de sécurité ; Symboles de sécurité W 8, Supplément 13 ; DIN 4844 Partie 1 Marquage de sécurité ; Symboles de sécurité W 9, Supplément 14
