Introduction

Ce document a été créé pour aider les intégrateurs lors du processus d'installation et de configuration de la solution de pistage vocal.

Les principaux composants du système sont :

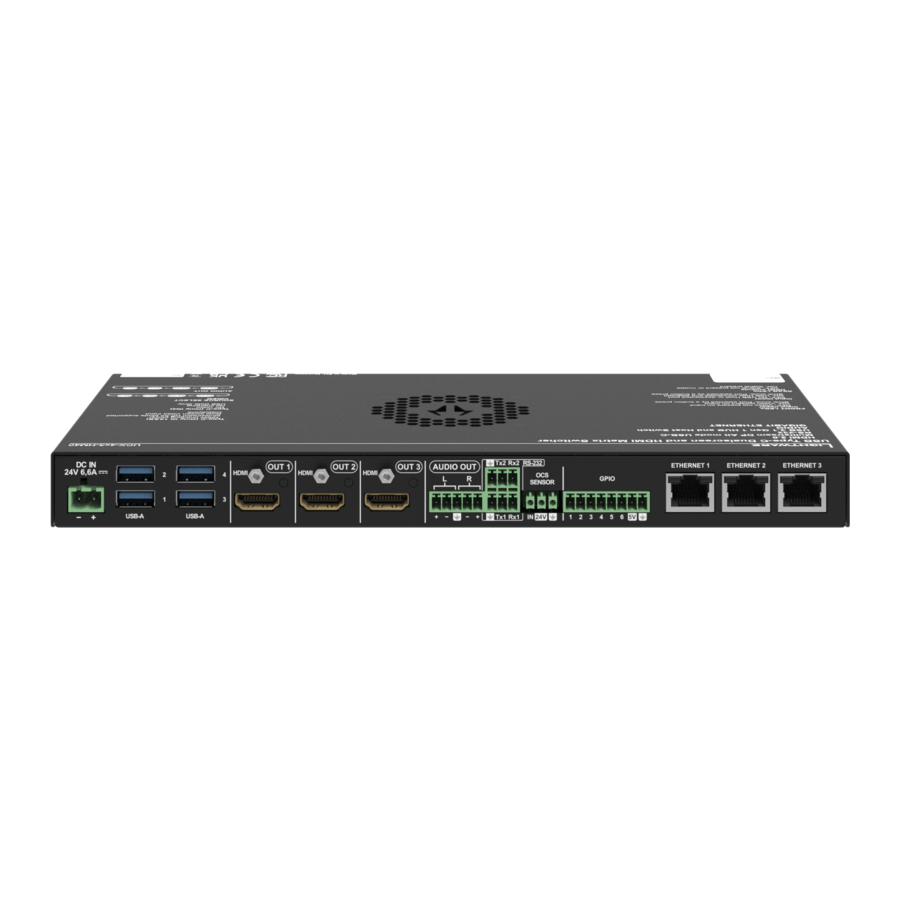

Commutateur matriciel universel Lightware UCX series,
Microphone de plafond Sennheiser TCC2,
Caméra PTZ, qui peut être contrôlée via le protocole Visca.
Caméra pour une vue d'ensemble de la salle.
Commutateur multi-caméras USB et HDMI INOGENI CAM230

L'automatisation de la salle est réalisée par Lightware Advanced Room Automation (LARA). Il s'agit d'un système modulaire qui comprend des pilotes pour l'équipement appliqué dans le système. Dans notre cas, un pilote TCC2, un pilote de protocole Visca et deux panneaux utilisateur qui facilitent la configuration.

Aperçu de la solution

La solution de contrôle PTZ par pistage vocal permet un contrôle automatique de la caméra basé sur les informations vectorielles fournies par le réseau de microphones de plafond Sennheiser TCC2.

Capture d'écran de Sennheiser Cockpit Zones :

Le principe de fonctionnement de base est d'interroger les informations de direction de la source sonore à partir du microphone TCC2. Selon les informations vectorielles provenant du microphone, l'algorithme de la configuration LARA essaie de choisir un préréglage de caméra parmi ceux précédemment enregistrés qui correspond le mieux. Si l'une des informations vectorielles stockées correspond au vecteur actuel, le préréglage correspondant est rappelé de la caméra, la dirigeant vers la personne qui parle.

L'unité Sennheiser TCC2 comprend 28 capsules de microphone omnidirectionnelles. Cela permet au microphone de déterminer à tout moment la position de la personne qui parle actuellement dans la salle de réunion. Cela est indiqué sur le panneau vectoriel de la configuration LARA, aidant les intégrateurs dans le processus de configuration.

La configuration du préréglage de la caméra peut être effectuée à l'aide du panneau de commande de la caméra PTZ de la configuration LARA :

Installation et Configuration

Installation

Exigences minimales en matière d'équipement pour la solution :

• Commutateur matriciel universel Lightware série UCX (FW : v2.9.0b6)
• Réseau de microphones de plafond Sennheiser TCC2 (FW : 1.8.0)
• Caméra PTZ contrôlable via le protocole VISCA
• Caméra pour plan d'ensemble
• Commutateur multicaméra USB et HDMI INOGENI CAM230 (FW : 2.2)
• Commutateur réseau Ethernet
• Câbles

Une fois les unités connectées, il est nécessaire de configurer les propriétés audio du microphone Sennheiser TCC2. Le réglage du système peut dépendre des besoins du client, mais Sennheiser recommande de traiter l'acoustique de la pièce pour obtenir une plus grande précision.

Avant de commencer à configurer la solution de suivi vocal, veuillez configurer le microphone.

Plus d'informations peuvent être trouvées ici : https://en-us.sennheiser.com/tcc2

Veuillez consulter les dernières informations sur le commutateur vidéo transparent ici : https://inogeni.com/product/cam230/

Avant de télécharger et de configurer la solution de suivi vocal, veuillez télécharger le dernier firmware depuis https://lightware.com/. Mettez à niveau votre commutateur matriciel universel de la série UCX et activez LARA.

Configuration

Démarrage de LARA, Téléchargement de la configuration

Ouvrez une nouvelle fenêtre de navigateur et démarrez LARA. Ex. : https://192.168.1.88/lara

L'adresse IP est : l'adresse IP du périphérique matriciel série UCX.

Choisissez : UPLOAD CONFIGURATION (TÉLÉCHARGER LA CONFIGURATION)

Informations sur la barre d'état

Après le téléchargement et le démarrage de la configuration, le tableau d'état affiche l'état actuel de la configuration :

Après avoir téléchargé la configuration, vous pouvez voir des marques X orange dans chaque champ d'instance. Cela signifie que LARA n'est pas encore en cours d'exécution. Avant d'exécuter la configuration, les paramètres de l'instance doivent être définis.

Le réglage des paramètres peut être effectué en ouvrant la section des paramètres de chaque instance avec cette icône :

Définition des paramètres de l'instance TCC2

Définissez d'abord l'adresse IP du microphone TCC2.

Section PARAMÈTRE DE SUIVI :

Niveau minimum :
Il est possible de déterminer le niveau de pression sonore minimum à prendre en compte. Le vecteur qui contient une valeur de niveau de pression sonore inférieure au seuil sera ignoré. Définir ce paramètre à un niveau bas rend le système plus sensible ; pour ignorer le bruit ambiant, définissez un seuil plus élevé.

Période sans son détecté :
Il y a une détection de silence intégrée. S'il n'y a pas de vecteur valide provenant du microphone pendant une période donnée (ex : 10 sec), le système sélectionne l'entrée de la caméra de vue d'ensemble fixe du commutateur vidéo transparent.

Détection de silence activée :
Ceci active la fonction de détection de silence, qui active un plan d'ensemble de la pièce en cas de silence.

Définition des paramètres de l'instance PTZ_CAM

Il est possible de choisir les options de contrôle Ethernet (UDP) ou RS232.
En cas d'Ethernet, définissez l'adresse IP de la caméra.
Après avoir choisi l'option RS232, définissez le débit en bauds correspondant aux paramètres de la caméra et le numéro de port RS232 de la matrice série UCX connectée à la caméra PTZ.

La vitesse de mouvement PTZ peut être ajustée dans les RÉGLAGES PAN TILT. Les réglages de vitesse sont utilisés lors des ajustements manuels de la caméra via le panneau de la caméra PTZ.
Les paramètres de sortie console activent les messages de journal de la console LARA. Cela aide à suivre l'opération et à déboguer.

Définition des paramètres de l'instance CAM230

L'appareil INOGENI CAM230 est contrôlé via Ethernet. L'adresse IP doit être définie pour l'appareil. S'il n'y a pas d'authentification utilisée, veuillez laisser ces paramètres vides.
Veuillez vous référer au manuel d'utilisation de l'appareil CAM230.

Définition des paramètres de l'instance TCC2_logic

Divers paramètres offrent à l'intégrateur une flexibilité maximale pour personnaliser l'application selon les besoins du client.

La section ci-dessus souligne que les noms d'instance doivent être définis pour permettre la communication entre les modules LARA.

Intervalle d'interrogation :
L'intervalle d'interrogation définit la fréquence d'interrogation du vecteur à partir du TCC2. Un taux plus bas (période plus longue) ralentit l'opération, un taux plus élevé (période plus courte) l'accélère.

Nombre maximum de préréglages :
Par défaut, 63 emplacements mémoire sont préparés pour les informations vectorielles dans le système.
Selon l'application, il est possible de déterminer le nombre de réglages de caméra nécessaires pour un fonctionnement transparent. L'augmentation du nombre de préréglages de caméra/mémoire vectorielle permet de couvrir toute la zone de la pièce plus précisément. Un grand nombre de préréglages de caméra/mémoire vectorielle améliore la précision mais peut ralentir le système en fonction des autres paramètres ci-dessous.

Tolérance du paramètre AZI :
Ce paramètre définit la précision de l'azimut (horizontal) mesurée en degrés.
Conseil : La tolérance par défaut de 20 degrés peut fournir une précision appropriée dans les cas où les personnes sont assises sur leurs chaises pendant la réunion.

Tolérance du paramètre ELEV :
Ce paramètre définit la précision de l'élévation (verticale) mesurée en degrés.

Conseil : La tolérance par défaut de 20 degrés peut fournir une précision appropriée dans les cas où les personnes sont assises sur leurs chaises pendant la réunion.

Période de sources sonores multiples :
Ce paramètre définit une période. Si plusieurs vecteurs arrivent de directions différentes pendant cette période (différentes sources de son/parole sont détectées), la situation est évaluée comme une conversation de groupe, ce qui indique l'appel du préréglage de la caméra de vue d'ensemble de la pièce (préréglage 0).

Période de source sonore unique :
Si l'information vectorielle indique continuellement qu'il n'y a pas d'autre source sonore pendant cette période, l'algorithme évaluera qu'une seule personne parle, et la caméra PTZ sera alors dirigée vers l'orateur.
Le paramètre détermine la durée de cette période.

Temps de suspension du mouvement PTZ :
Selon la valeur de ce paramètre, le système suspend tous les mouvements de la caméra PTZ pour améliorer un fonctionnement fluide et transparent. Les mouvements rapides de la caméra PTZ peuvent causer de l'inconfort aux participants présents dans la pièce, ainsi qu'en ligne.
Il est recommandé de maintenir un plan particulier avec la caméra pendant un certain temps avant de changer de préréglage de caméra. Cette valeur est responsable de cette période.

Commutateur vidéo dans le système
Si le système contient un commutateur vidéo transparent, définissez ceci sur vrai, sinon définissez-le sur faux. Si c'est faux, connectez la caméra USB à l'une des entrées USB de la matrice UCX/MMX2.

Numéro d'entrée du commutateur vidéo où la caméra PTZ est connectée :
Le numéro d'entrée du commutateur vidéo transparent où la caméra PTZ est connectée.

Caméra fixe du commutateur vidéo :
Le numéro d'entrée du commutateur vidéo transparent où la caméra PTZ est connectée.

Sortie console :
Ce paramètre active les messages de journal de la console LARA. Cela aide à suivre l'opération et à déboguer.

Conseil :
Il peut s'agir d'une itération pour trouver le nombre de préréglages nécessaire et suffisant afin de maintenir la réaction rapide de l'algorithme et de couvrir la pièce avec suffisamment de prises de vue, tout en évitant les interruptions indésirables du fonctionnement qui peuvent provoquer un fonctionnement incontrôlé de la caméra PTZ.

Finalisation des paramètres

Après avoir défini tous les paramètres nécessaires, veuillez appuyer sur start (Démarrer) :

Si la configuration s'exécute et que les paramètres d'adresse IP sont correctement définis, tous les indicateurs d'état doivent être verts sur le côté gauche de la section d'état de chaque instance :

Le système est maintenant prêt à commencer la configuration de l'algorithme de suivi vocal.

Fonctionnement

Configuration du suivi vocal

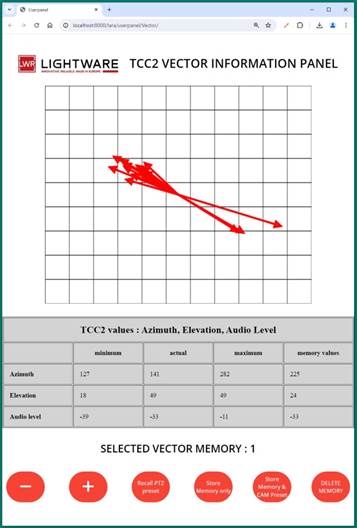

Paramètres de la mémoire vectorielle

Les mémoires vectorielles peuvent être stockées/rappelées/supprimées avec le Vector Panel.
Veuillez faire silence dans la pièce pendant la période de configuration.

Une façon de configurer les vecteurs est la suivante :

• prendre une tablette/un ordinateur portable avec le panneau d'information vectorielle et de contrôle PTZ ouvert : /La tablette/l'ordinateur portable doit être connecté(e) au même réseau local (LAN) que les appareils.

• Désactiver le mouvement automatique de la caméra PTZ sur le panneau PTZ.

• Désactiver la détection de silence dans l'instance TCC2 :

• Diriger votre caméra PTZ vers l'emplacement de la source sonore à l'aide des boutons du panneau PTZ. (ex. : se trouver sur le moniteur de la caméra)

• Effacer le panneau vectoriel en rafraîchissant la page du navigateur.
• Sélectionner le numéro de préréglage sur le panneau Vectoriel avec le bouton +/-

• Parler fort jusqu'à ce que les vecteurs apparaissent sur le panneau.

• Si une source sonore (le vecteur sur le panneau, votre position dans la pièce) et l'image de la caméra correspondent à vos exigences, c'est-à-dire que les vecteurs indiquent la même direction, alors appuyez sur Store Memory only (Stocker la mémoire uniquement) ou Store Memory & CAM Preset (Stocker la mémoire et le préréglage de la caméra). Cela stockera le vecteur ou le vecteur et le préréglage de la caméra respectivement dans l'emplacement mémoire et le préréglage PTZ sélectionnés.
  Le vecteur de localisation est stocké dans la mémoire de la matrice de la série UCX, le préréglage de la caméra est enregistré dans la mémoire de la caméra.

Paramètres de préréglage PTZ

Enregistrer une prise de vue en entrant un numéro, par exemple "1", et en appuyant sur le bouton STORE (Enregistrer). Vérifiez-le en appuyant sur "1" Recall (Rappel).
Composez des prises de vue et créez des préréglages de caméra pour tous les endroits où les orateurs peuvent être présents pendant l'utilisation de la pièce.

Vérifiez les préréglages individuels à l'aide du pavé numérique sur le panneau PTZ. Le numéro de "Selected Vector Memory" (Mémoire vectorielle sélectionnée) et les numéros de préréglage PTZ doivent être associés.

Contrôle manuel de la matrice vidéo

Il est possible de vérifier le switcher sans coupure à l'aide du panneau de contrôle PTZ. Ces boutons contrôlent la matrice d'entrée du switcher.

Le mouvement PTZ doit être désactivé pour que ces boutons fonctionnent.

Démarrage du fonctionnement

Activer le mouvement PTZ sur le panneau PTZ :

Vérifiez les préréglages individuels à l'aide du pavé numérique sur le panneau PTZ ou avec le bouton Recall PTZ preset (Rappel du préréglage PTZ) du panneau d'information vectorielle.
Pour un test final, veuillez prendre les places une par une, parler fort et observer l'image de la caméra. Si quelque chose ne fonctionne pas correctement, répétez les étapes ci-dessus. Il est possible de corriger n'importe quel paramètre de mémoire en le stockant à nouveau jusqu'à ce qu'il soit parfait.

Résumé du principe de fonctionnement

Le principe de fonctionnement de base est l'interrogation des informations de la source sonore depuis le TCC2. Selon les informations vectorielles provenant du microphone, l'algorithme de la configuration LARA trouve un préréglage de caméra parmi ceux précédemment stockés qui correspond le mieux. Si l'une des informations vectorielles stockées correspond au vecteur actuel, le préréglage correspondant est rappelé de la caméra, la dirigeant vers la personne qui parle.
