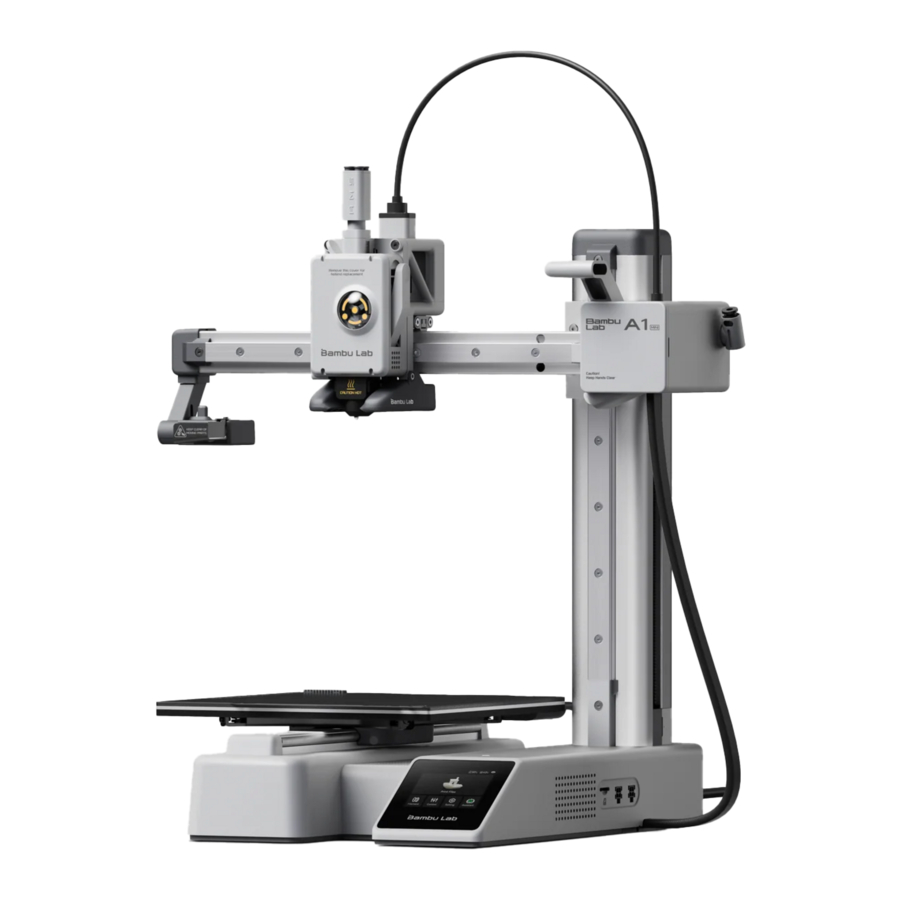

Manuel de Bambu Lab A1 mini

Sommaire

=

Contenu de la boîte

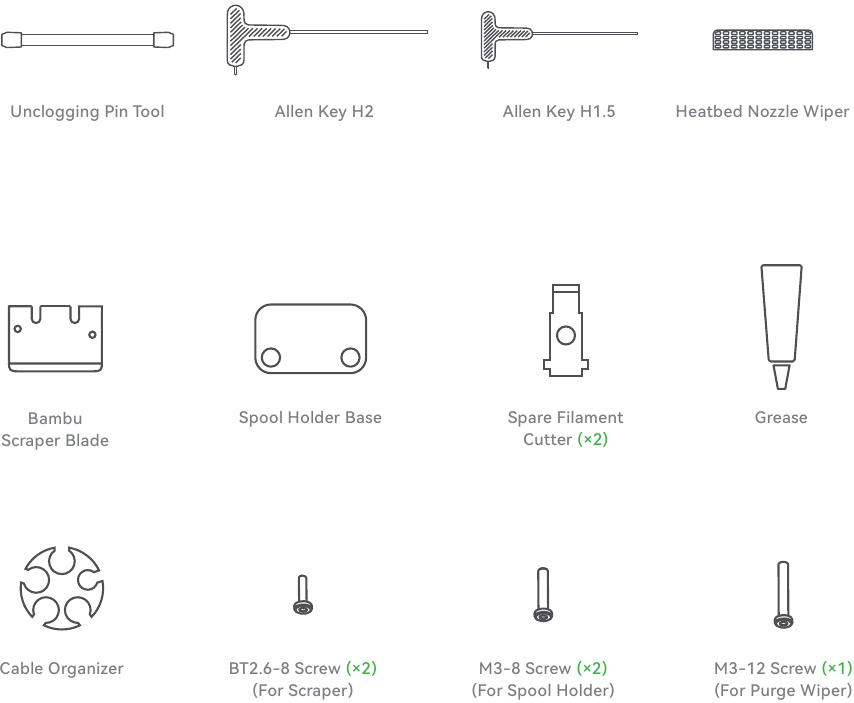

Boîte d'accessoires

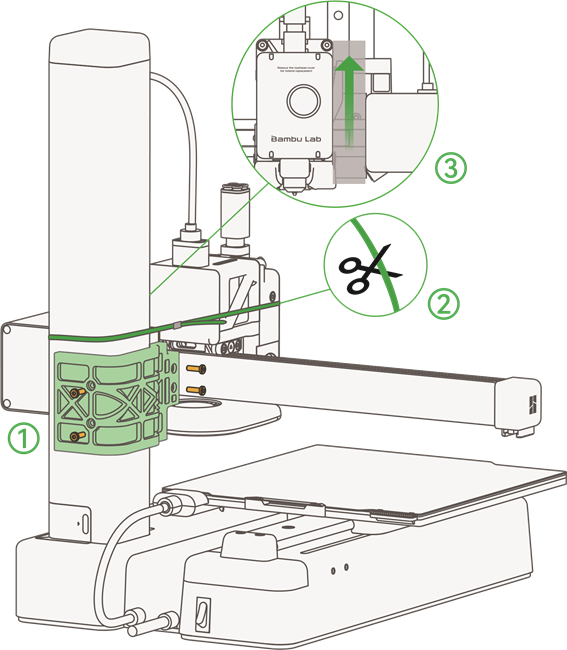

Déverrouiller

  1. Retirez les 4 vis pour déverrouiller la butée de l'axe Z.
    Déverrouiller
  2. Coupez le collier de serrage enroulé autour de la tête d'outil.
  3. Retirez le rembourrage en mousse.

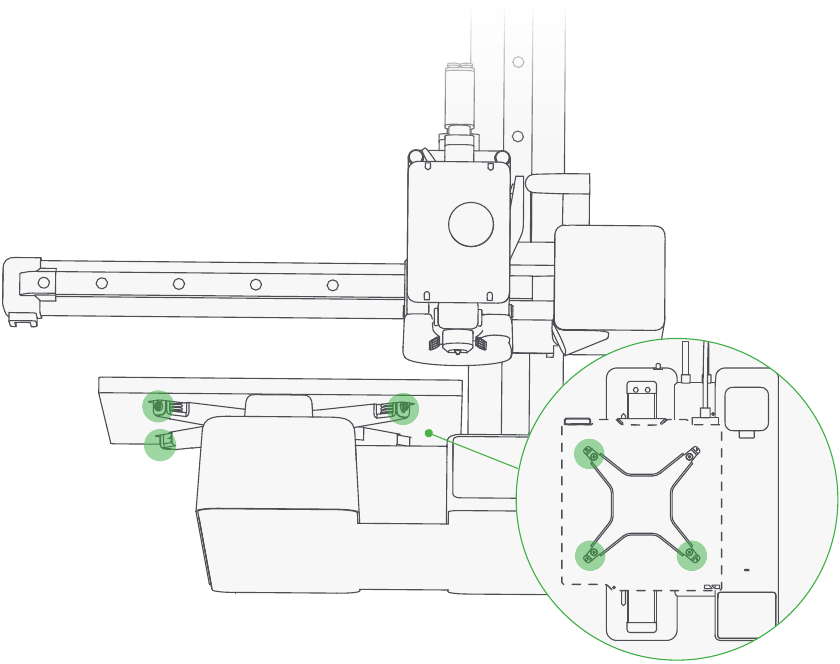

Verrouiller le plateau chauffant

  1. Serrez les 3 vis encerclées en vert pour verrouiller le plateau chauffant.
    Verrouiller le plateau chauffant

Installation de l'essuie-buse

  1. Faites glisser l'unité d'essuie-buse dans la fente à l'extrémité de l'axe X.
    Installation de l'essuie-buse - Étape 1
  2. Installez la vis 1*M3-12 (Pour essuie-buse) de la boîte d'accessoires pour fixer l'essuie-buse en place.
    Installation de l'essuie-buse - Étape 2

Installation du support de bobine

  1. Installez la plaque de base du support de bobine avec les vis 2*M3-8 (Pour support de bobine) de la boîte d'accessoires.
    Installation du support de bobine
  2. Faites glisser le support de bobine. (alignez l'orientation de la fente)

Mise sous tension

  1. Branchez le câble d'alimentation et allumez l'A1 mini à l'aide de l'interrupteur d'alimentation situé à l'arrière.
    Mise sous tension - Étape 1
    Veuillez laisser un espace de sécurité pour le mouvement du plateau chauffant. (comme illustré dans le diagramme)
    Mise sous tension - Étape 2

Paramètres réseau

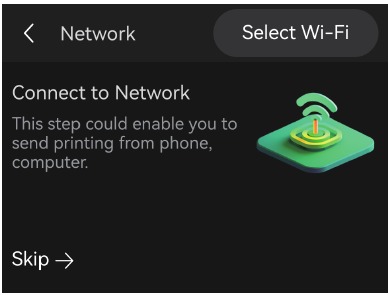

  1. Suivez les instructions jusqu'à ce que cet écran apparaisse. Appuyez sur "Select Wi-Fi" (Sélectionner Wi-Fi) pour rechercher un réseau disponible.
    Paramètres réseau - Étape 1

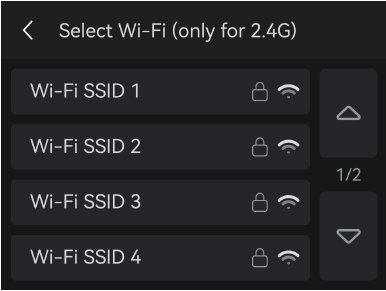

  2. Sélectionnez votre réseau préféré.
    Paramètres réseau - Étape 2

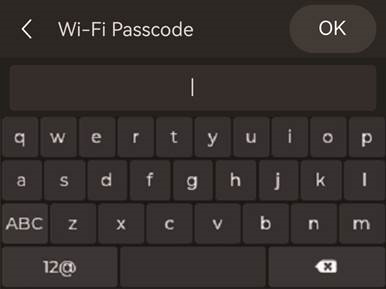

  3. Entrez le code d'accès, puis appuyez sur "OK" (OK).
    Paramètres réseau - Étape 3

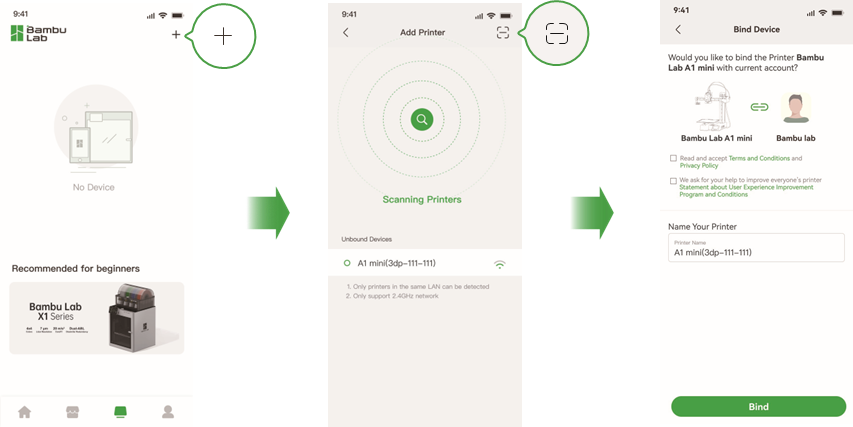

Liaison de l'imprimante

  1. Téléchargez l'application Bambu Handy. Enregistrez-vous et connectez-vous à votre compte Bambu Lab.
  2. Utilisez Bambu Handy pour scanner le code QR à l'écran et associer votre imprimante à votre compte Bambu Lab.
  3. Suivez les instructions à l'écran pour effectuer la calibration initiale. Il est normal d'avoir des vibrations et du bruit pendant le processus de calibration.
    Liaison de l'imprimante

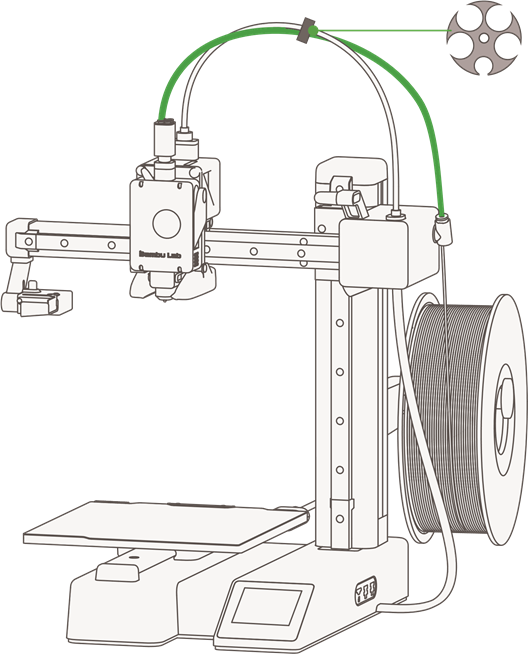

Chargement de bobine externe (pour les cas d'utilisation sans AMS)

Chargement de bobine externe

  1. Connectez l'entrée de filament de la tête d'outil (l'une des quatre) et le guide-filament avec le tube PTFE de 520 mm comme indiqué sur le schéma.
  2. Installez l'organiseur comme indiqué sur le schéma.
  3. Accrochez la bobine de filament sur le support de bobine puis insérez le fil de filament dans le tube PTFE comme indiqué sur le schéma.

Première impression

  1. Appuyez sur "Print Files" (Fichiers d'impression) pour accéder aux modèles préchargés sur la carte SD.
    Première impression - Étape 1
  2. Sélectionnez le modèle que vous souhaitez imprimer.
    Première impression - Étape 2
  3. Activez "Use AMS" (Utiliser AMS) si vous utilisez des filaments avec l'AMS.
    Première impression - Étape 3
    L'activation du "Bed leveling" (Nivellement du plateau) est recommandée.
    Activez "Timelapse" (Accéléré) pour l'enregistrement vidéo en accéléré.

Spécifications

Élément Spécification
Technologie d'impression Modélisation par dépôt de fil fondu
Corps Volume de construction (L×P×H) 180*180*180 mm³
Châssis Acier + Aluminium extrudé
Tête d'outil Hot End Tout métal
Engrenages de l'extrudeuse Acier
Buse Acier inoxydable
Température max. du Hot End 300 ℃
Diamètre de la buse (incluse) 0.4 mm
Diamètre de la buse (en option) 0.2 mm, 0.6 mm, 0.8 mm
Coupe-filament Oui
Diamètre du filament 1.75 mm
Plateau chauffant Plaque de construction compatible Bambu Textured PEI Plate
Bambu Smooth PEI Plate
Température max. du plateau de construction 80 ℃
Vitesse Vitesse max. de la tête d'outil 500 mm/s
Accélération max. de la tête d'outil 10 m/s²
Débit max. du Hot End 28 mm³/s @ABS (Modèle : mur simple 150*150 mm ; Matériau : Bambu ABS ; Température : 280 ℃)
Refroidissement Ventilateur de refroidissement des pièces Contrôle en boucle fermée
Ventilateur du Hot End Contrôle en boucle fermée
Ventilateur de refroidissement de la carte MC Contrôle en boucle fermée
Filaments supportés PLA, PETG, TPU, PVA Idéal
ABS, ASA, PC, PA, PET, Carbon/Glass Fiber Reinforced Polymer Non recommandé
Capteurs Caméra de surveillance Caméra basse fréquence (jusqu'à 1080P)
Timelapse supporté
Capteur de fin de filament Oui
Odométrie du filament Oui
Récupération après perte de puissance Oui
Capteur d'emmêlement de filament Oui
Dimensions physiques Dimensions (L×P×H) 347*315*365 mm³
Poids net 5.5 kg
Paramètres électriques Tension d'entrée 100-240 VAC, 50/60 Hz
Puissance max. 150 W
Électronique Écran Écran tactile IPS 2,4 pouces 320*240
Connectivité Wi-Fi, Bambu-Bus
Stockage Micro SD Card
Interface de contrôle Écran tactile, APP, Application PC
Contrôleur de mouvement Dual-Core Cortex M4
Logiciel Slicer Bambu Studio Prend en charge les slicers tiers qui exportent du Gcode standard tels que SuperSlicer, PrusaSlicer et Cura, mais certaines fonctionnalités avancées peuvent ne pas être prises en charge.
OS supportés par le Slicer MacOS, Windows
Wi-Fi Gamme de fréquences 2412 MHz - 2472 MHz (CE)
2412 MHz - 2462 MHz (FCC)
2400 MHz - 2483.5 MHz (SRRC)
Puissance d'émission (PIRE) ≤ 21.5 dBm (FCC)
≤ 20 dBm (CE/SRRC)
Protocole IEEE 802.11 b/g/n

Bambu Studio & Bambu Handy

https://bambulab.com/download

www.bambulab.com
