Manuel Lectron J1772

Contenu de l'emballage

Chargeur EV portable 15 A compatible avec Tesla

RÉGLAGE DU COURANT DE CHARGE

Pour régler le courant de charge (Ampères) sur le chargeur portable 15 A à l'aide de l'application Lectron :

1. Assurez-vous que le chargeur est sous tension. Le courant de charge ne peut être réglé via l'application Lectron que lorsque l'appareil est actif.
2. Téléchargez l'application Lectron pour un contrôle détaillé de votre chargeur portable 15 A (reportez-vous à la section "Accéder à l'application Lectron" pour les instructions de téléchargement).
3. Dans l'application, vous pouvez sélectionner le courant de charge à trois niveaux : 8 A, 12 A et 15 A.
4. Le réglage par défaut du courant de charge est 15 A.

INDICATEURS D'ÉTAT LED

Les indications d'état sont affichées.

INDICATION DE FONCTION ET D'ÉTAT

DIAGRAMME DU VÉHICULE ÉLECTRIQUE PORTABLE

ACCÉDER AU BLUETOOTH

1. Activer les autorisations Bluetooth
   Assurez-vous que les autorisations Bluetooth sont activées sur votre appareil Apple ou Android en suivant ces étapes : Allez dans Paramètres > Bluetooth et activez Bluetooth.

2. Étapes supplémentaires pour Android
   Si vous utilisez un appareil Android, veuillez également activer "Nearby Devices" (Appareils à proximité) dans vos paramètres Bluetooth pour assurer une connectivité appropriée.


ACCÉDER À L'APPLICATION LECTRON

1. Scannez le premier code QR avec votre appareil mobile ou tablette pour télécharger et accéder à l'application Lectron.




2. Téléchargez l'application Lectron et appuyez sur "Create Account" (Créer un compte).


3. Enregistrez-vous en utilisant votre adresse e-mail, votre compte Google ou Apple.


4. Si vous vous enregistrez par e-mail, veuillez saisir le code de vérification.


5. Définissez votre mot de passe de connexion.


6. Accédez à l'écran d'accueil de l'application Lectron.


7. Appuyez sur "My chargers" (Mes chargeurs).


8. Appuyez sur "Add Charger" (Ajouter un chargeur) sur l'application et sélectionnez "15A Portable Charger" (Chargeur portable 15 A) lorsque vous y êtes invité.


9. Saisissez votre réseau WiFi et votre mot de passe.


10. Une fois connecté, le chargeur portable 15 A sera ajouté à votre compte.


11. Vous pouvez maintenant gérer votre chargeur portable 15 A à l'aide de l'application Lectron.


12. Scannez le code QR pour optimiser votre expérience avec le chargeur portable 15 A.

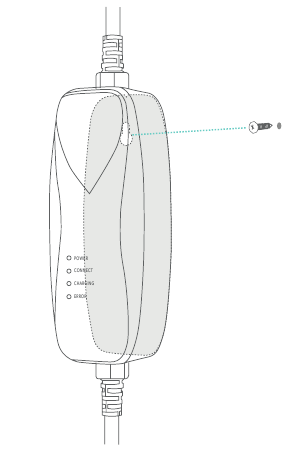

GUIDE D'INSTALLATION

Insérez la vis dans le mur, puis accrochez l'appareil.

CHARGER VOTRE VÉHICULE

Avant de charger, assurez-vous que votre véhicule est garé et éteint.

1. Insérez le chargeur dans une prise murale appropriée.

2. Les voyants Power (Alimentation) et Connected (Connecté) s'allumeront et resteront fixes, ce qui signifie que le chargeur reçoit de l'alimentation CA et est prêt à l'emploi.

3. Branchez la poignée de charge dans la prise de charge de votre véhicule jusqu'à ce qu'elle clique. Une fois verrouillée, la poignée de charge ne se dégagera pas tant que vous n'aurez pas appuyé sur le bouton de déverrouillage.

4. La charge commence automatiquement. L'alimentation sera fournie en fonction de la demande de votre véhicule. Pendant la charge, l'indicateur de charge clignotera continuellement. Vérifiez toujours l'état de charge de votre véhicule en consultant le tableau de bord du véhicule.

5. Lorsque votre véhicule est entièrement chargé, le voyant de l'indicateur de charge restera fixe. Votre véhicule dispose d'une "dashboard gauge" (jauge de tableau de bord) qui indique également si votre véhicule est entièrement chargé. Reportez-vous au manuel d'utilisation de votre véhicule pour trouver l'emplacement de la jauge sur le tableau de bord.

6. Débranchez le chargeur une fois la charge terminée en appuyant sur le bouton de déverrouillage de la poignée de charge et en le séparant de votre véhicule.
   REMARQUE : Ce chargeur nécessite une alimentation CA monophasée divisée de 120 V et est conçu pour tirer un maximum de 15 ampères de courant continu.


DÉPANNAGE

Veuillez vous référer à ce guide de dépannage pour corriger les erreurs de charge courantes ou lors de l'utilisation du chargeur portable.

SPÉCIFICATIONS

OBTENIR PLUS D'ASSISTANCE
Besoin d'aide ? Scannez le code QR ci-dessous ou envoyez-nous un e-mail à contact@ev-lectron.com

www.ev-lectron.com

CONSIGNES DE SÉCURITÉ

• Il est recommandé que les prises électriques pour votre chargeur soient installées par un électricien agréé et qualifié. Pour éviter des blessures graves ou la mort, l'installation doit être conforme aux dispositions du National Electric Code (NEC) et à tous les codes locaux. En cas de conflit entre les codes locaux et le NEC, les codes locaux prévaudront.
• Ce produit doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre peut aider à réduire le risque de choc électrique. Ce produit comprend un cordon équipé d'un conducteur de terre et d'une fiche de terre. La fiche doit être insérée dans une prise appropriée, correctement installée et mise à la terre conformément à tous les codes et ordonnances locaux.
• RISQUE DE CHOC ÉLECTRIQUE - Assurez-vous que la fiche est entièrement insérée dans la prise murale pour éviter toute surface métallique exposée.
• Ne laissez pas les enfants sans surveillance autour des chargeurs ou d'autres prises ou appareils électriques.
• NE PAS FAIRE TOMBER LE CHARGEUR OU LA POIGNÉE.
• Si la fiche de sortie est séparée du module de chargeur ou de la poignée de charge, N'ESSAYEZ PAS DE RÉPARER LE CÂBLE VOUS-MÊME. Pour obtenir de l'aide, contactez le service client à : contact@ev-lectron.com
• Lorsque vous utilisez votre chargeur, les précautions de base suivantes doivent toujours être respectées :
  • Lisez les avertissements sur l'étiquette du cordon du chargeur avant d'utiliser le chargeur pour la première fois. - Lisez toutes les instructions de ce guide avant d'utiliser le chargeur.
  • N'utilisez jamais le chargeur avec des adaptateurs secteur ou d'autres composants d'alimentation non approuvés.
