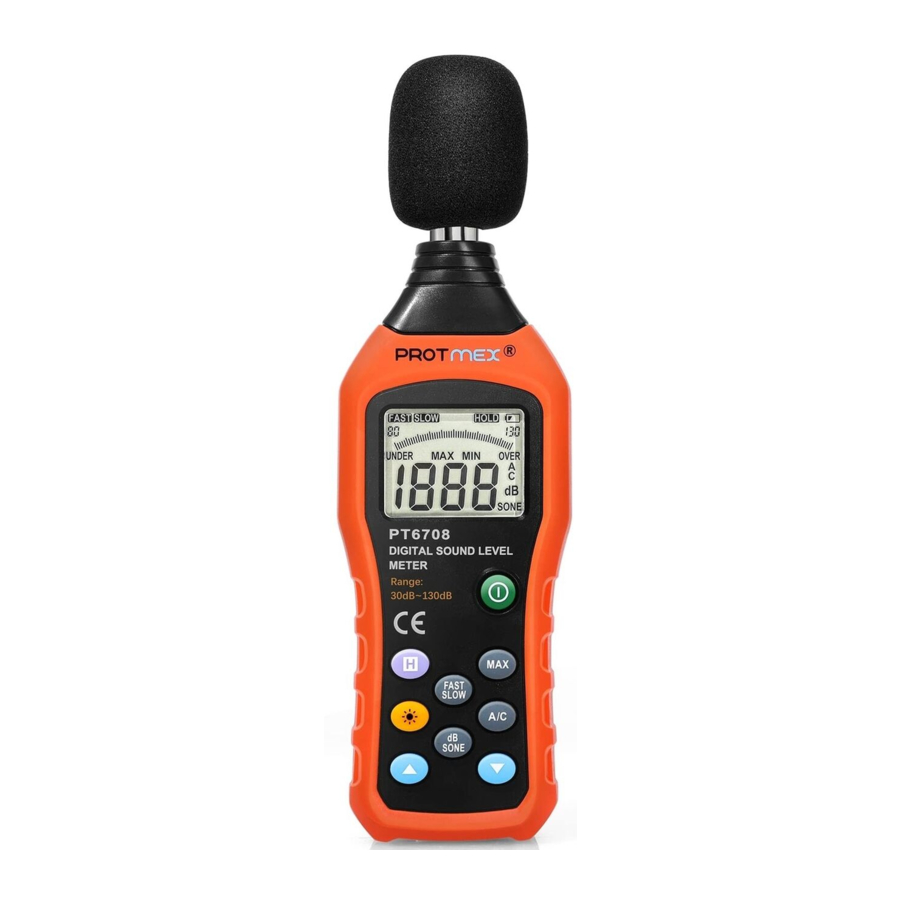

Manuel du Protmex PT6708

Préface

Merci d'avoir choisi notre produit.
Veuillez lire attentivement le manuel d'utilisation avant d'utiliser le produit.
Le sonomètre est un instrument utilisé pour mesurer le niveau sonore ambiant, par exemple le niveau sonore autour des usines, ateliers, écoles, zones résidentielles, bureaux, routes, systèmes audio, etc. Il peut également être utilisé pour l'ingénierie du bruit, le contrôle qualité des produits, la prévention et le traitement des problèmes de santé, etc.

Introduction à l'affichage LCD

Symboles d'affichage	Description	Symboles d'affichage	Description
FAST	Haute vitesse	OVER	Dépassement de capacité
SLOW	Basse vitesse	A	Mode de pondération A
HOLD	Maintien	C	Mode de pondération C
UNDER	Sous la limite	dB	Décibel
MAX	Maximum	SONE	Unité de son (sone)
MIN	Minimum		Charge de la batterie

Description des caractéristiques fonctionnelles

• Ce sonomètre est conforme aux normes IEC651 Type 2 et ANSI S1.4 Type 2.
• Avec une plage de mesure de 30 à 130 dB et une fonction de commutation automatique
• Sélection des réseaux de pondération A et C
• Sélection du taux de réponse haute vitesse (FAST)/basse vitesse (SLOW)
• Fonction de verrouillage du maximum (MAX)
• Affichage numérique, bonnes performances anti-interférences, économie d'énergie
• Avec la fonction de rétroéclairage, il est approprié pour la collecte de données sonores la nuit. Pour économiser l'énergie, une fonction d'extinction automatique du rétroéclairage est fournie.
• Le processus de moulage par injection de matériaux composites est adopté pour le boîtier avec une conception de structure anti-chute. Il est non seulement extrêmement résistant à l'usure, mais aussi élégant.
• Avec une conception de circuit économe en énergie et de haute fiabilité, le circuit d'alimentation haute efficacité bien conçu rend les piles plus durables.

Spécifications

• Précision de la pression acoustique : ± 1,5 dB (pression acoustique standard, 94 dB @ IKHz).
• Précision de la pression acoustique : ± 5 dB (pression acoustique standard, 94 dB @ 8KHz).
• Réponse en fréquence de la pression acoustique : 30 Hz - 8 KHz.
• Plage dynamique de la pression acoustique : 50 dB (pour chaque niveau de plage de mesure).
• Plage de mesure de la pression acoustique : 30-130 dBA, 35-130 dBC.
• Caractéristiques de pondération fréquentielle de la pression acoustique : caractéristiques A et C.
• Caractéristique dynamique de la pression acoustique : FAST 125ms, SLOW 1sec
• Microphone : microphone capacitif polarisé.
• Affichage numérique : 4 chiffres, résolution : 0,1 dB, taux d'échantillonnage : 2 fois/sec.
• Affichage à barres analogiques : Chaque barre analogique représente 1 dB, le taux d'échantillonnage est de 20 fois/sec.
• Niveau de plage de mesure : 30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB, 6 niveaux de plage au total
• Niveau de plage à commutation automatique : le micro-ordinateur sélectionnera automatiquement le meilleur niveau de plage dans la gamme de 30 à 130 dB.
• Indication de dépassement ou de sous-dépassement de limite : indiquée par l'affichage "UNDER" (sous la limite) ou "OVER" (au-dessus de la limite).
• Alimentation : 4 piles de type 7^ème de 1,5V chacune
• Température de fonctionnement : 0 ~+ 40 °C
• Humidité de fonctionnement : 10 ~80% HR
• Température de stockage : - 10 ~+ 60 °C
• Humidité de stockage : 10 ~70% HR
• Dimensions extérieures : 193 (L) x 60 (l) x 29 (H) mm
• Poids : environ 222 g (piles incluses)
• Accessoires : Prise casque, manuel d'utilisation, piles, boule de coton

Préparatifs avant utilisation

1. Utilisez un tournevis cruciforme pour ouvrir le couvercle des piles à l'arrière du sonomètre, et installez 4 piles alcalines de type 7^ème de 1,5V chacune dans le compartiment des piles.
2. Replacez le couvercle des piles et utilisez un tournevis cruciforme pour serrer la vis.
3. Lorsque les piles vieillissent, le symbole " " apparaît sur l'écran LCD, indiquant que les piles n'ont plus suffisamment de puissance pour être utilisées et doivent être remplacées par de nouvelles.

Méthodes d'utilisation de base

1. Appuyez sur l'interrupteur d'alimentation, le niveau de plage de mesure par défaut du microprocesseur de l'affichage LCD est de 40~90 dB. Et le niveau sonore mesuré sur site s'affichera dans cette plage. Si l'un des caractères "UNDER" (sous la limite) ou "OVER" (au-dessus de la limite) s'affiche sur l'écran LCD, cela signifie que le son sur site est soit inférieur, soit supérieur à la plage limite de 40~90 dB. Dans ce cas, la valeur de mesure n'est pas précise, vous devez cliquer sur les touches Haut et Bas pour régler le niveau de plage de mesure de l'instrument afin d'obtenir une valeur de mesure précise.
2. Réglage du niveau de plage de mesure :
   Appuyez sur les touches Niveau ou pour sélectionner le niveau de plage approprié pour mesurer le niveau sonore actuel. Lorsque le caractère "UNDER" (sous la limite) apparaît, cela signifie que le niveau de plage de l'instrument est trop élevé. Vous devez appuyer sur Niveau pour définir un niveau de plage inférieur jusqu'à ce que le caractère "UNDER" (sous la limite) disparaisse. Lorsque le caractère "OVER" (au-dessus de la limite) apparaît, cela signifie que le niveau de plage de l'instrument est trop bas. Vous devez appuyer sur Niveau pour définir un niveau de plage inférieur jusqu'à ce que le caractère "OVER" (au-dessus de la limite) disparaisse.
3. Sélection du mode de pondération :
   Pour mesurer le niveau sonore dans la plage audible humaine, sélectionnez le mode de pondération A (simule les caractéristiques auditives des oreilles humaines), appuyez sur la touche A/C, cliquez pour sélectionner A, cliquez à nouveau C. Pour mesurer le niveau sonore réel, sélectionnez le mode de pondération C.
4. Pour lire le niveau sonore en temps réel, sélectionnez FAST (haute vitesse). Pour obtenir le niveau sonore moyen, sélectionnez SLOW (basse vitesse). Appuyez sur la touche FAST/SLOW pour sélectionner FAST ou SLOW.
5. Pour obtenir le niveau sonore maximal, appuyez sur la touche de fonction "MAX" (Maximum) et vous pourrez lire la valeur maximale du niveau sonore. Appuyez à nouveau sur la touche MAX pour revenir au mode de mesure normal.
6. Pour allumer le rétroéclairage de l'écran LCD lors des mesures de nuit, appuyez sur la touche .

Calibrer l'appareil

Si le sonomètre est utilisé pendant un nombre trop important de jours, la précision de mesure diminuera. Dans ce cas, le sonomètre doit être calibré. Il doit généralement être calibré une fois par an. Une source sonore standard est requise pour l'étalonnage. Veuillez contacter notre entreprise pour la méthode spécifique.

Remarques

1. N'utilisez pas le sonomètre dans un environnement chaud et humide.
2. Si le sonomètre ne doit pas être utilisé pendant une longue période, retirez les piles pour éviter les fuites d'électrolyte qui pourraient endommager l'instrument.
3. Le niveau de plage automatique (30-130 dB) n'est pas adapté à la mesure du bruit d'impact transitoire.
4. Lorsque vous mesurez le niveau sonore à l'extérieur, une boule anti-vent doit être installée sur la tête du microphone pour éviter de souffler directement dans le microphone et de générer du bruit d'écoulement d'air.
5. Si le symbole " " s'affiche sur l'écran LCD, cela signifie que la tension des piles est trop faible. Vous devez immédiatement remplacer les piles.
6. Il est recommandé d'utiliser des piles alcalines.

Consignes de sécurité

Veuillez utiliser l'appareil conformément à chaque spécification du sonomètre.

Environnement de fonctionnement :

• Altitude < 2000 m
• Humidité relative (HR) ≤ 80% HR
• Température de fonctionnement 0 - 40°C

Stockage et entretien :
N'utilisez pas d'alcool ou d'autres solvants pour nettoyer l'appareil. S'il ne doit pas être utilisé pendant une longue période, retirez les piles et conservez l'appareil dans un environnement sec et propre.

Symboles de sécurité :
Une double protection est utilisée pour l'appareil.
