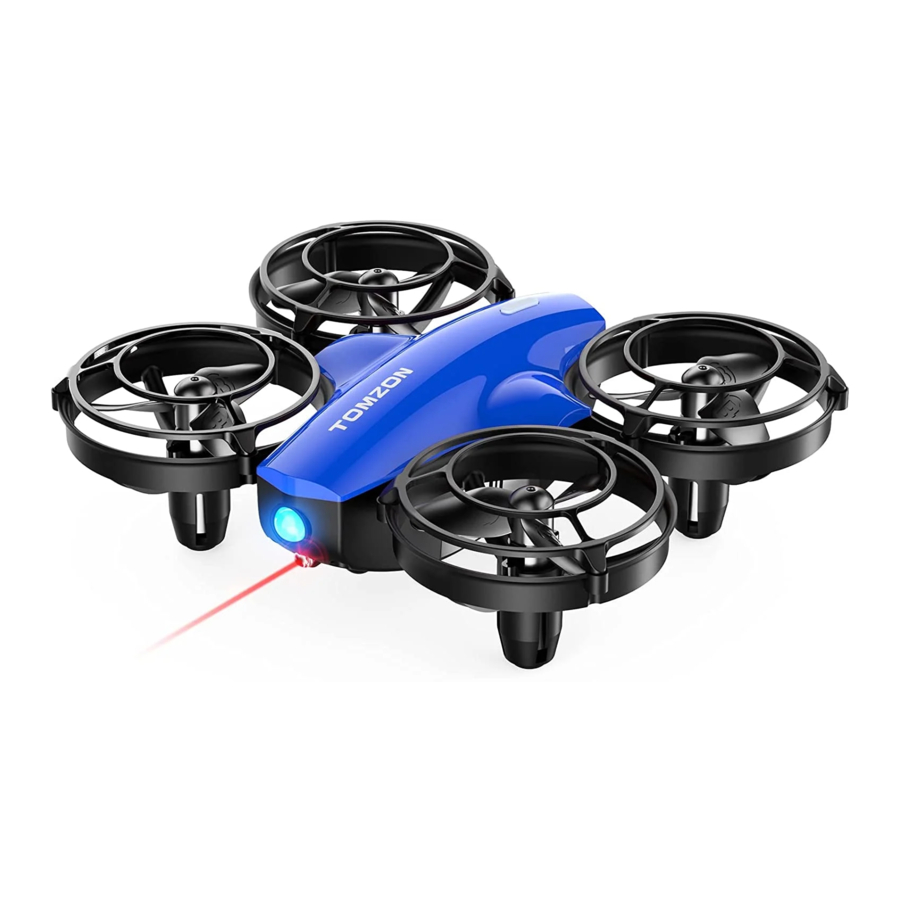

Manuel du TOMZON A24

Contenu de l'emballage

Description du produit

Appareil

Conseils:
L'aéronef est équipé de deux types d'hélices ("A" et "B") marquées A et B.
Veuillez faire correspondre la marque "A" ou "B" lors du remplacement de l'hélice.

Télécommande

Conseils:
Le drone prend en charge deux modes de contrôle : Mode 1 et 2

Mode 1: Utilisez le joystick gauche pour faire voler le drone vers le haut / le bas, le faire pivoter à gauche / à droite ; utilisez le joystick droit pour faire voler le drone vers le haut / le bas / la gauche / la droite

Mode 2: Utilisez le joystick gauche pour faire pivoter le drone vers l'avant / l'arrière / la gauche / la droite ; utilisez le joystick droit pour faire voler le drone vers le haut / le bas / la gauche / la droite

Remarque:
Le Mode 1 est le réglage par défaut. Veuillez appuyer sur le bouton "Set speed" (Régler la vitesse) et allumer la télécommande pour passer au Mode 2. Prenons le Mode 1 comme exemple pour présenter la méthode de contrôle du drone.

Batterie

Installation et chargement de la batterie

1. Placez la batterie dans le drone et fixez-la comme indiqué sur l'image ci-dessous :

2. Rechargez la batterie comme indiqué sur l'image ci-dessous :
   L'indicateur du chargeur USB devient rouge pendant la charge. Une fois la charge terminée, l'indicateur du chargeur s'éteint.


Remarque:

1. Veuillez utiliser le chargeur d'origine pour la recharge. N'utilisez pas d'autres chargeurs.
2. Gardez la batterie à l'écart des températures élevées, des flammes nues ou des radiateurs électriques ; sinon, des dommages ou une explosion peuvent se produire.
3. Si le produit est laissé inactif pendant une longue période, veuillez le recharger tous les deux mois pour maintenir la batterie en état actif.
4. Ne chargez pas la batterie sur des tapis ou d'autres objets inflammables afin d'éviter tout incendie.

Installation des piles de la télécommande

Ouvrez le couvercle des piles de la télécommande et installez 3 piles AAA (non incluses dans l'emballage) comme indiqué sur l'image ci-dessus :

Conseils:

1. Assurez-vous que les batteries du drone et de la télécommande sont entièrement chargées avant de voler. Sinon, le drone ne pourra pas décoller en mode batterie faible.
2. Il n'est pas recommandé de mélanger des piles acides et alcalines. Veuillez retirer les piles si le drone est laissé inactif pendant une longue période.

Démarrage rapide

Appairage de fréquence

1. Appuyez longuement sur le bouton d'alimentation sur le capot supérieur pour allumer le drone et l'indicateur clignote ; puis placez le drone sur un sol horizontal.

2. Allumez la télécommande et elle s'appaire automatiquement au drone. L'appairage est terminé lorsque la télécommande émet un bip. À ce moment, les voyants lumineux de la télécommande et du drone sont allumés en permanence.


Calibrage

Appuyez sur " " (bouton de calibrage) pour démarrer le calibrage. Le voyant lumineux clignote rapidement pendant le calibrage et une fois le calibrage terminé, le voyant lumineux reste allumé.
Lorsque le drone tombe, veuillez le calibrer à nouveau (placez le drone sur un sol horizontal pendant le calibrage).

Décollage et atterrissage

Méthode 1
Comme indiqué sur l'image ci-dessus, appuyez sur le bouton " " (décollage/atterrissage à un bouton) pour décoller (lorsque le drone décolle, appuyez sur ce bouton pour atterrir).

Méthode 2
Comme indiqué sur l'image ci-dessus, poussez les deux joysticks simultanément pour déverrouiller le drone, puis poussez le joystick gauche vers le haut pour décoller (une fois que le drone a décollé, poussez le joystick droit vers le bas pour atterrir)

Arrêt d'urgence

En cas d'urgence, appuyez et maintenez le bouton "STOP" (ARRÊT) pendant 1 seconde, le drone s'arrête de fonctionner et tombe

Conseils:
Le moteur ne doit être arrêté qu'en cas d'urgence afin de réduire le risque de dommages.

Vol

Remarque : Prenons le Mode 1 de la télécommande comme exemple

Haute vitesse et rotation

Utilisez le "joystick gauche" pour contrôler la hauteur et la rotation du drone pendant le vol.

Avant / Arrière Gauche / Droite

Utilisez le "joystick droit" pour contrôler la direction gauche / droite pendant le vol.

Mode sans tête

Le drone vole dans une direction fixe et ne change pas avec l'orientation du drone, comme indiqué sur l'image ci-dessous :

Conseils:
Le mode par défaut est le mode face avant, veuillez appuyer sur le bouton " " (bouton du mode sans tête) pour passer en mode sans tête.

Réglage fin

Si le drone est incliné dans une certaine direction au lieu d'être dans un état stable, appuyez sur le bouton de réglage fin après le décollage dans la direction de vol opposée pour atteindre l'état stable.

Vol acrobatique

Rotation 3D

1. Appuyez sur le bouton " " (bouton de rotation) pour entrer en mode rotation et la télécommande émet des bips continus.

2. Poussez le joystick droit vers le haut et le drone effectue immédiatement une rotation de 360° vers l'avant.


Conseils:
Pour faire pivoter le drone dans l'autre direction, poussez le joystick droit dans l'autre direction à l'étape 2.

Mode de rotation

Comme indiqué sur l'image ci-dessus, appuyez brièvement sur le bouton " " (bouton de rotation) pour activer/désactiver le mode de rotation, et la télécommande émet un son "bip". Dans ce mode, le drone tourne à une vitesse fixe.

Mode de vol orbital

Comme indiqué sur l'image ci-dessus, appuyez brièvement sur le bouton " " (bouton de vol orbital) pour activer / désactiver le mode de vol orbital, et la télécommande émet un son "bip". Dans ce mode, le drone vole le long d'une orbite circulaire.

Conseils:

1. Dans ce mode, seul le mouvement de montée / descente du drone peut être contrôlé.
2. Le drone quitte automatiquement ce mode lorsque vous poussez le joystick droit.

Mode Combat

Appuyez sur le bouton " " de la télécommande. L'aéronef émet des ondes infrarouges, et l'aéronef peut se battre dans les airs. Deux aéronefs ou plus peuvent se combattre mutuellement.

Remarque: Une fois que le drone est touché, il tremblera et ses lumières clignoteront tandis que la télécommande émettra un bip. Après avoir été touché 4 fois, il atterrira automatiquement lentement. À ce moment-là, veuillez le recalibrer avant de décoller.

Mode Lancer

Le drone peut décoller automatiquement après avoir été lancé manuellement. Veuillez connecter le drone à la télécommande et le calibrer, puis tenez le drone dans votre main et lancez-le en l'air. Comme indiqué sur l'image ci-dessus.

Sécurité

Alarme de batterie faible

Lorsque la tension est inférieure à 3,7V, l'indicateur du drone clignote lentement en rouge et la télécommande émet un bip, puis le drone atterrit automatiquement lorsque la batterie est épuisée. Soyez attentif à la puissance de la batterie pendant le vol.

Alarme de signal faible

Lorsque le drone perd la connexion avec la télécommande, il atterrit automatiquement et la télécommande émet un bip. Veuillez vous assurer que le drone est dans votre ligne de mire.

Spécifications

Rappel de sécurité

1. Il est interdit d'utiliser tous les types de drones dans un rayon de 5 000 m et dans la zone centrale de la piste d'un aérodrome, afin de garantir les exigences d'environnement électromagnétique de la radio aviation. Aucun drone et aucune télécommande ne doivent être utilisés lorsque des instructions de contrôle radio sont émises par les autorités nationales compétentes.
2. Veuillez utiliser le drone à l'intérieur, ou à l'extérieur par temps chaud, ensoleillé et sans vent. Il est interdit de l'utiliser par temps de forte température, basse température, vent fort, orage et autres mauvaises conditions météorologiques.
3. Veuillez maintenir une distance de sécurité avec les personnes, les animaux domestiques, les fils et autres obstacles lors de l'utilisation du drone à l'intérieur ou à l'extérieur, et gardez le drone dans votre ligne de mire pour éviter les accidents.
4. Une fois le drone démarré, ne touchez pas les pièces telles que les engrenages à grande vitesse et les hélices pour éviter les blessures.
