Manuel JBL PRX ONE

INCLUS

MONTAGE MURAL EN SURFACE

Notez que l'ENSEMBLE SUPPORT se compose d'un SUPPORT D'ARRAY et d'un SUPPORT MURAL.

1. INSTALLER LE CÂBLAGE -- Installez le câblage de l'amplificateur de puissance à l'emplacement souhaité pour le montage du système d'enceintes JBL PRX ONE Array.
2. FIXER LE SUPPORT MURAL AU MUR - À l'aide d'un niveau pour s'assurer que le SUPPORT MURAL est droit, fixez le SUPPORT MURAL au mur. Assurez-vous d'utiliser les chevilles murales appropriées pour fixer le support. Utilisez les quatre trous de vis pour une intégrité et une sécurité maximales. Assurez-vous que la fente est en haut.
   Le matériel pour la fixation du SUPPORT MURAL au mur n'est pas inclus.

3. ORIENTATION DES ARRAYS SUPÉRIEUR ET INFÉRIEUR
   Ce dessin montre l'orientation correcte des deux modules d'enceinte, l'endroit où la plaque de connexion se fixe et l'endroit où le support mural se fixe (sur la plaque de connexion).

   Notez que l'enceinte ne fonctionnera pas correctement si les ARRAYS SUPÉRIEUR ET INFÉRIEUR ne sont pas orientés comme indiqué.

4. CONNECTER LES MODULES D'ENCEINTE (Array) ENSEMBLE VIA LA PLAQUE DE CONNEXION
   Fixez la PLAQUE DE CONNEXION aux ARRAYS SUPÉRIEUR ET INFÉRIEUR, comme indiqué ensemble. Fixez le Support d'Array aux 4 points filetés indiqués sur le coffret arrière des ARRAYS SUPÉRIEUR ET INFÉRIEUR, en utilisant les boulons M6-27L (6 mm de diamètre, 27 mm de long) inclus, avec des rondelles de blocage et plates.

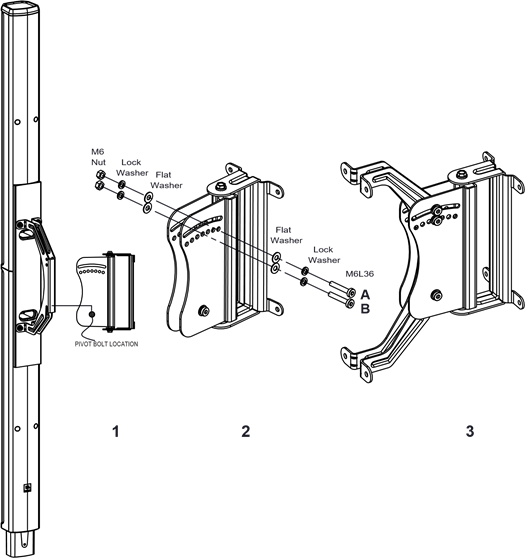

5. GLISSER L'ARRAY AVEC LE SUPPORT D'ARRAY SUR LE SUPPORT MURAL

   1. Une fois le support mural fixé au mur et le support d'array fixé à l'array, installez lâchement le BOULON PIVOT M6-L36 (boulon, rondelle de blocage et rondelle plate d'un côté et rondelle plate, rondelle de blocage & écrou de l'autre côté) du SUPPORT MURAL. Ensuite, faites glisser l'array de sorte que le SUPPORT D'ARRAY s'engage dans le SUPPORT MURAL, en faisant tomber la fente du crochet du SUPPORT D'ARRAY sur le BOULON PIVOT comme indiqué sur le Dessin 1.
   2. Insérez le boulon d'inclinaison supérieur dans le trou approprié – insérez d'abord la vis A dans la fente pour une capacité de réglage continu, puis insérez la vis B dans l'un des trous d'angle préréglés (voir page suivante pour plus d'informations sur les angles d'inclinaison).
      Installez avec un boulon M6-L36, une rondelle de blocage et une rondelle plate d'un côté et une rondelle plate, une rondelle de blocage & un écrou de l'autre côté, comme indiqué sur le Dessin 2. Assurez-vous que le boulon passe par les trous du SUPPORT MURAL et du SUPPORT D'ARRAY.
   3. L'ENSEMBLE SUPPORT final est montré sur le Dessin 3.
      SERREZ LES BOULONS.
6. EN SAVOIR PLUS SUR LES ANGLES D'INCLINAISON -- Le support permet une inclinaison de +/-15 degrés vers le haut ou vers le bas.
   En raison de la hauteur de l'enceinte (2 Arrays + 1 Adaptateur), assurez-vous qu'il n'y a pas de renflements sur le mur car l'extrémité de l'enceinte pourrait les heurter à n'importe quel angle dans la zone de -15° à +15°.
   ANGLES PRÉRÉGLÉS et ANGLE À VARIATION CONTINUE -- Le support possède des trous traversants pour des angles de montage de +/- 15 degrés par incréments de 5 degrés. Il y a aussi une fente au-dessus de l'ensemble de trous pour un réglage à variation continue. Les angles préréglés sont recommandés pour un ciblage précis par incréments de 5 degrés et la fente pour tout angle entre les incréments de 5 degrés. L'un ou l'autre peut être utilisé pour régler l'angle d'inclinaison de l'enceinte.

7. RÉGLER L'ANGLE DE PIVOTEMENT (PANORAMIQUE) – Desserrez les boulons supérieurs et inférieurs du pivot. Ajustez l'angle de visée de pivotement latéral (c'est-à-dire panoramique) de l'enceinte. Serrez fermement les boulons.
   Angles de pivotement maximaux avant interférence murale – Le support pivote sur un angle complet de 90 degrés de côté à côté. Cependant, lors du montage du PRX ONE sur un mur, le pivotement latéral est limité par l'extrémité de l'enceinte qui rencontre le mur. L'angle de pivotement maximal dépend du réglage de l'angle d'inclinaison haut/bas.
8. CÂBLE DE SÉCURITÉ - Fixez un câble de sécurité (non inclus) à l'une des insertions de 6 mm à l'arrière du coffret du PRX ONE - INSTALL ADAPTER BRACKET KIT en utilisant l'un des boulons M6*L9 supplémentaires inclus ou via un œillet en acier forgé M6. Fixez l'autre extrémité du câble à un point de fixation secondaire sur le mur.
9. Installer l'adaptateur sur l'Array
   Insérez l'adaptateur d'Array dans l'Array inférieur. Une fois que vous entendez un clic, cela indique une installation sécurisée.


Schéma d'installation final
