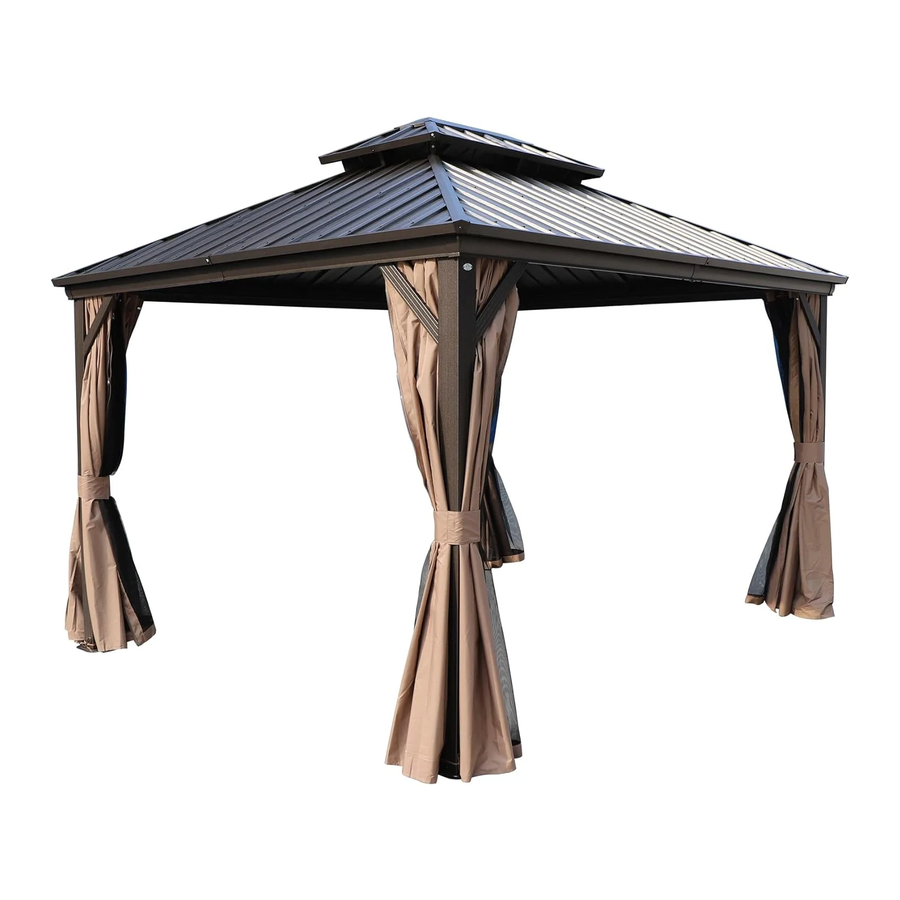

Manuel Kozyard Caesar

Installer les Poteaux

Pièces requises :

1. Installer les Poteaux (Part A5) avec les Plaques de Support (Part L5) à l'aide des vis 1# comme indiqué sur le schéma.


Référence pour l'ancrage de la tonnelle :

• Si le sol est en béton et que sa profondeur dépasse 3 pouces, vous pouvez acheter des chevilles à douille de 3/8" de diamètre x 3" de long.
• Ancrer uniquement après avoir terminé tout l'assemblage.

Après l'assemblage, nous recommandons fortement d'ancrer la tonnelle à votre terrasse ou au béton comme indiqué ci-dessus. Les dommages résultant du vent ou d'un ancrage inapproprié ne sont pas couverts par la garantie.

Connecter les Poutres

Pièces requises

1. Connecter les Poutres (Part E5 et D5) en une seule poutre à l'aide de la Barre d'Union (Part F5) avec les vis 1# comme indiqué sur le schéma.


Installer les Poteaux et les Poutres

Pièces requises :

Utiliser d'abord les vis 3#L et 3#, puis utiliser la vis 2# pour connecter les Poteaux et les Poutres ensemble comme indiqué sur le schéma.

Connecter les Barres de Renforcement avec les Poutres et les Poteaux

Pièces requises :

Fixer le cadre avec les Barres de Renforcement d'Angle (Parts J5, J6) à l'aide des vis 1# comme indiqué sur le schéma.

Couvrir les Connexions

Pièces requises :

1. Terminer la connexion des Poutres à l'aide des Cache-angles (Part G5) et des vis 9# comme indiqué sur le schéma.
2. Fixer les poutres centrales à l'aide du Cache-joint (Part H5) et des vis 9# comme indiqué sur le schéma.

Installer les Crochets

Pièces requises :

Après avoir inséré les Crochets (Part 4#) dans les rails, placer le Cache-joint (Part H1) pour les verrouiller.

Installer l'Armature du Toit

Pièces requises :

1. Connecter le Connecteur de Toit Intérieur (Part K2) avec la Barre de Toit d'Angle (Part M5) à l'aide des vis 1#.


2. Fixer la Barre de Toit d'Angle (Part M5) à l'armature principale à l'aide de la vis 1# comme indiqué sur le schéma.


3. Fixer la Barre de Finition (Part P) avec l'Embout de Finition (Part R) à l'aide des vis 1# à la Barre de Toit d'Angle (Part M5) comme indiqué sur le schéma.


Installer la Barre de Toit

Pièces requises :

Vue du Dessus

1. Fixer la Barre de Toit (Part N5) au Connecteur de Toit (Part K) à l'aide de la vis 1# comme indiqué sur le schéma.


2. Connecter le Connecteur de Barre de Toit (Part R5) à la Barre de Toit (Part N5) à l'aide de la vis 1# comme indiqué sur le schéma.


3. Fixer la Barre de Toit (Part N5) aux Poutres à l'aide de la vis 1# comme indiqué sur le schéma.


Connecter le Connecteur de Toit Extérieur

Pièces requises :

Vue du Dessus

Connecter le Connecteur de Toit Extérieur (Part K12) au Toit Intérieur (Part K2) à l'aide de la vis 1# comme indiqué sur le schéma.

Supports à enclenchement

Pièces requises :

Enclenchez le support à enclenchement (Pièce Z, Z1, Z2, Z3, Z4) sur les bords du panneau de toit comme indiqué sur le schéma.

Conseils :

1. Le port de gants de protection est recommandé.

2. Pour empêcher les Z-Clips (supports en plastique) de glisser avant l'assemblage, appliquez du ruban adhésif double face (Pièce H3) sur le bord inférieur (du dessous) des panneaux de toit où les supports (Pièce Z, Z1, Z2, Z3, Z4) sont censés être fixés.
3. Vous pouvez utiliser de la super colle (non incluse) pour fixer les supports au panneau de toit si le ruban adhésif double face ne fonctionne pas pour vous.

Assembler les panneaux de toit

Pièces requises :

Vue de dessus

1. Poussez les panneaux de toit (Pièces V1,V2) vers le toit supérieur comme indiqué sur le schéma.
2. Fixez les barres de finition (Pièce T) au toit supérieur avec l'embout de finition (Pièce R) à l'aide des vis 1# comme indiqué sur le schéma.

Connecter les barres de renforcement

Pièces requises :

Fixez les barres de renforcement (Pièce U0) à la barre de toit ou à la barre de toit d'angle à l'aide de l'équerre en fer (Pièces U3, U4) et des vis 1# comme indiqué sur le schéma.

Assemblage général du toit

Veuillez placer les panneaux sur le cadre et les assembler à partir de la ligne médiane (Pièce N5) vers la gauche et la droite.

Conseils : Pour faciliter la fixation des panneaux de toit (Pièce B13), veuillez utiliser du ruban adhésif double face (Pièce H3) pour fixer la Pièce S sur le panneau (Pièce B13) à l'avance. Cela empêchera la Pièce S de glisser pendant l'assemblage.

Fixer les panneaux de toit

Utilisation de vis et d'entretoises (Pièce S)

Pièces requises :

Alignez tous les panneaux de toit et vis SANS SERRER (NE SERREZ AUCUNE VIS) jusqu'à ce que tous les panneaux de toit soient alignés correctement, PUIS SERREZ toutes les vis pour fixer les panneaux de toit en place.

Couvrir le bord du toit

Pièces requises :

Fixez les barres de finition (Pièces R9, R10) à la barre de toit et à la barre de toit d'angle, puis placez l'embout de finition (Pièces R, R1) pour les couvrir à l'aide des vis 1# comme indiqué sur le schéma.

Assembler le cadre de la moustiquaire

Pièces requises :

Vue de dessous

Fixez les cadres de moustiquaire (Pièces P1,Q0) aux barres de finition (Pièce P) à l'aide des vis (1#, 11#) comme indiqué sur le schéma.

Perspective

Conseil : Le dessin en perspective vise à démontrer comment assembler plus efficacement l'étape finale de mise en place du cadre de la moustiquaire (Pièces P1).

Assembler le côté moustiquaire

Pièces requises :

Accrochez la moustiquaire sur les rails intérieurs et les parois latérales solides sur les rails extérieurs comme indiqué sur le schéma.

Pièces requises :

Lors de la fermeture de la moustiquaire, reportez-vous aux étapes ci-dessous pour l'aligner avec les poteaux, comme indiqué sur le schéma.

Entretien

• Nettoyez les composants du cadre et le tissu avec une solution de savon doux, puis rincez abondamment. Évitez d'utiliser de l'eau de Javel, de l'acide ou tout autre solvant sur le tissu ou les composants du cadre.
• Le toit, le cadre, les boulons et les écrous sont garantis contre les défauts de matériaux et de fabrication pendant un an à compter de la date d'achat. Cependant, le rideau d'intimité et la moustiquaire sont garantis pour seulement 90 jours. Pour une politique de garantie complète, veuillez visiter www.kozyard.com. Veuillez noter que les termes de la garantie peuvent changer sans préavis.
• Pour les meilleures performances et la sécurité de votre gazebo, inspectez et serrez régulièrement tous les boulons et fixations.

Avertissements et Précautions

• Veuillez lire et suivre ce guide de montage et d'utilisation pour réduire le risque de blessures corporelles et de dommages à votre gazebo.
• Ne jetez aucun emballage tant que vous n'avez pas vérifié que toutes les pièces sont en place. La capacité de poids maximale de ce toit de gazebo est de 2000 livres.
• Les parois latérales et les moustiquaires doivent être retirées ou en position ouverte et attachées aux poteaux lorsque les vents dépassent 30 MPH pour éviter les dommages.
• Certaines pièces peuvent avoir des bords ou des coins tranchants. Pour assurer votre sécurité, suivez les précautions de sécurité de base afin de réduire le risque de blessures. Veuillez noter que cet article contient de petites pièces qui pourraient être avalées par des enfants. Gardez-le hors de portée des enfants de moins de 3 ans et des animaux domestiques pendant l'installation.

Deux personnes ou plus sont nécessaires pour l'assemblage et le démontage.

Ne serrez pas complètement les vis avant l'assemblage complet.

Pré-assemblage
Outils pouvant être nécessaires. (Non inclus dans les cartons)
Remarque : Les outils ne sont pas représentés à leur taille et échelle réelles.

Plan d'ancrage 10'x10'

L'ancrage des poteaux dans le béton est fortement recommandé.
Assurez-vous que le gazebo est positionné sur un sol plat.

Attention : Avant l'assemblage, vérifiez que toutes les pièces sont incluses pour garantir un processus d'installation efficace.

SUPPORT :
Numéro vert : 1-866-355-0018
www.kozyard.com
e-mail : support@kozyard.com

MÉDIAS SOCIAUX :
Suivez-nous sur Instagri
www.instagram.com/kozyard
