Manuel Case Slot

Configurations

Le système d'étagères est disponible en quatre options d'assemblage différentes, comme illustré ci-dessous. Celles-ci sont conçues pour s'adapter à une large gamme d'intérieurs.

Planification

Avant de commencer le processus d'installation, il est important d'évaluer la zone
dans laquelle vous souhaitez installer le système d'étagères. L'illustration ci-dessous présente les caractéristiques de conception importantes qui aident à adapter le système d'étagères à votre espace.
Veuillez noter : Les platines murales (A) et les étagères (I) ne peuvent pas être montées dans le même logement sur le montant (J).

Composants fournis

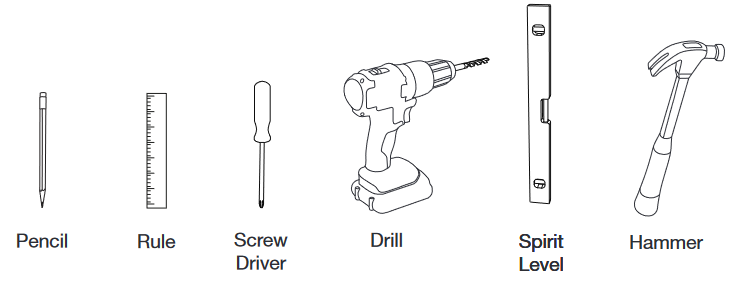

Outils requis

Gabarit pour petite fente

Un gabarit imprimé a été fourni pour vous aider à marquer les points de fixation sur le mur. Il est important d'être précis lors du marquage des points de fixation sur votre mur. Veuillez suivre attentivement ces étapes.

Gabarit pour longue fente

Un gabarit imprimé a été fourni pour vous aider à marquer les points de fixation sur le mur. Il est très important d'être précis lors du marquage des points de fixation sur votre mur. Veuillez suivre attentivement ces étapes.

Assemblage

Pour la compatibilité des chevilles, consultez le site web officiel de Fischer. Exemples de types de murs adaptés : béton, briques pleines, briques silico-calcaires pleines, plaques de plâtre, panneaux de particules, pierre naturelle et plus encore.

5. Percez chacun des points de fixation marqués, en vous assurant d'utiliser le foret adapté à votre mur.

6. Insérez la cheville murale fournie (G). Veuillez vous assurer que la cheville fournie convient à votre mur.

   La cheville murale (G) doit être à niveau avec le mur, utilisez un marteau si nécessaire.


Avant de fixer la platine murale (A) au mur, fixez la vis sans tête (C) pour pincer l'extrémité arrière de la broche (B) (section après la rainure prévue). Cela fixe temporairement la broche (B) en place avec une tolérance supplémentaire pour la fixation des montants (J).

7. Insérez la broche (B) dans le trou qui croise le trou supérieur fileté pour la vis sans tête (C).

8. Assurez-vous que la vis sans tête (C) ne pénètre pas complètement.


9. Fixez les platines murales (A) assemblées au support mural.

10. Enficher le montant (J) sur la broche (B) fixée à la platine murale (A).

11. Desserrer la vis sans tête (C), permettant au montant (J) de se rapprocher de la platine murale (A). Resserrer la vis sans tête (C) pour fixer fermement le montant (J). Répétez cette opération pour le montant adjacent (J).


12. Pour fixer les étagères (I), inclinez suffisamment l'étagère (I) pour qu'elle s'insère entre les montants (J), puis redressez l'étagère (I) afin qu'elle soit de niveau.


13. Avec l'aide d'une deuxième personne, regardez derrière les montants fixes (J) pour guider les crochets des étagères dans les fentes.


14. Vérifiez que chaque étagère (I) est de niveau à l'aide d'un niveau à bulle.


15. Une fois chaque étagère (I) de niveau, tapez sur les coins connectés pour vous assurer que la section à fente est correctement en place.

Instructions d'entretien

Étagères Slot – conçues par Terence Woodgate

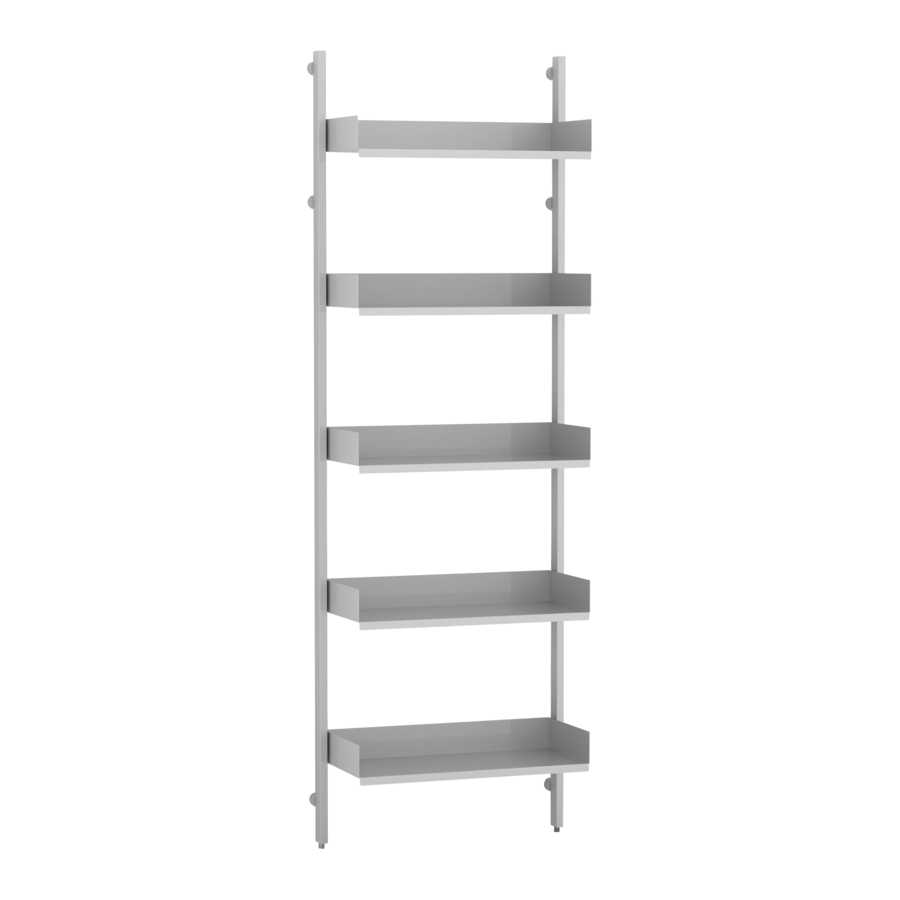

Le système d'étagères murales ajustables Slot présente un design minimaliste pur où les composants sont clairs et ne sont pas compromis par des fentes ou des trous visibles. En positionnant les supports verticaux légèrement à l'écart du mur, les étagères peuvent être fixées sur des fentes cachées faisant face au mur. Les étagères sont disponibles en deux largeurs, 600mm et 900mm, et se fixent simplement sur les supports à fentes, et peuvent être ajustées verticalement sur une plage de 25mm.
Pour prolonger la durée de vie du produit et conserver son apparence et sa fonctionnalité, nous souhaitons vous donner quelques informations pertinentes et conseils d'entretien :
Cette unité est fabriquée à partir de composants en acier doux thermolaqué et en acier inoxydable.
Il est recommandé de ne pas utiliser de nettoyants abrasifs ou de solvants pour nettoyer l'unité. Veuillez utiliser uniquement des produits d'entretien pour meubles spécifiques ou, alternativement, de l'eau tiède avec un détergent doux dilué.
Pour plus de produits connexes, veuillez visiter : casefurniture.com

Grimper sur les étagères ou dépasser la charge maximale peut entraîner des blessures graves, voire mortelles. Veuillez tenir les enfants éloignés du système d'étagères.
