Manuel Poolmaster 54507

Sommaire

Outils Recommandés

Instructions d'Assemblage

Avant de commencer : Veuillez noter que la HAUTEUR DU JET de la Fontaine Cascade Poolmaster peut être ajustée selon vos spécifications. Pour ce faire, des essais et erreurs doivent être effectués en ouvrant ou en fermant le connecteur d'entrée, ce qui est expliqué à l'Étape 5. Tout au long de ce processus de test, la pompe de la piscine doit être allumée et éteinte jusqu'à ce que la hauteur désirée soit atteinte.

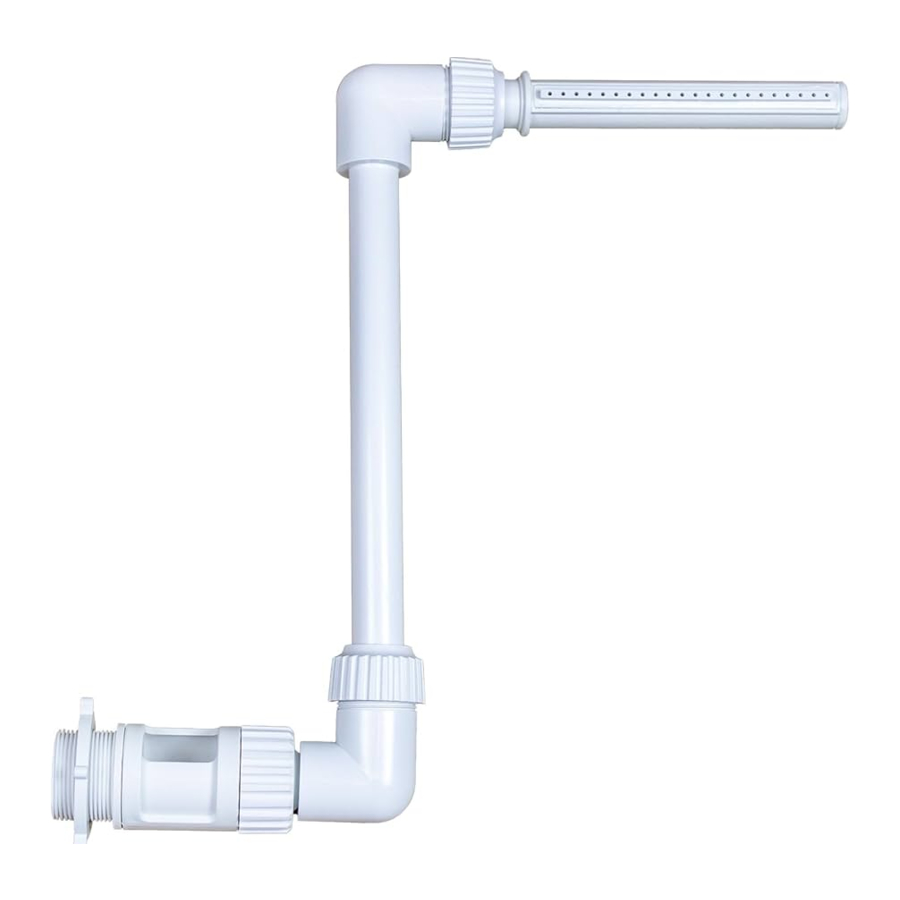

1. Fixez le Connecteur d'Entrée (D) au retour de piscine jusqu'à ce qu'il soit bien serré. Utilisez l'anneau rotatif pour aider à le serrer fermement en place, en vous assurant que l'ouverture du connecteur est dirigée VERS LE HAUT comme indiqué. Cela vous permettra d'ajuster plus facilement la hauteur du jet à l'Étape 5.

2. Fixez le Connecteur Coudé (C) au Connecteur d'Entrée (D) - Serrez-le LÂCHEMENT. NE serrez PAS complètement.

3. Fixez la Tête de Jet (A) au Rehausseur (B). Serrez-le LÂCHEMENT. NE serrez PAS complètement.

4. Lors de la fixation de l'ensemble (A) et (B) aux ensembles (C) et (D) précédemment assemblés, appuyez pour fixer et serrez lâchement. Avant de serrer les écrous de serrage de la Tête de Jet (A) et du Rehausseur (B), assurez-vous que la Tête de Jet et le Bras Rehausseur sont orientés dans la direction souhaitée pour la pulvérisation de la cascade. Une fois dans les positions désirées, serrez à la main tous les écrous de serrage pour fixer la Tête de Jet (A) et le Rehausseur (B).

5. L'ajustement de la hauteur de votre cascade est un processus par essais et erreurs. Éteignez la pompe de votre piscine pour commencer ce processus. Une fois votre pompe éteinte, faites pivoter le manchon du Connecteur d'Entrée vers une grande ou une petite ouverture, en fonction de la hauteur désirée. Une ouverture plus petite produira une cascade plus haute. Une ouverture plus grande produira une cascade plus basse. Une fois le manchon pivoté à l'ouverture estimée, serrez fermement l'écrou de serrage sur le Connecteur d'Entrée et allumez la pompe de votre piscine pour tester la hauteur de la cascade. Répétez ce processus au besoin jusqu'à ce que la hauteur de cascade désirée soit atteinte.

6. Une fois la hauteur de cascade atteinte, revenez en arrière et serrez fermement les écrous de serrage à tous les emplacements. L'utilisation douce d'une clé, telle qu'une clé à molette ou une pince multiprise, est recommandée.


Besoin d'aide ?
Appelez notre Service Client :
800.854.1492
poolmaster.com
info@pooImaster.com

POOLMASTER
Nous rendons l'eau amusante !
770 Del Paso Road, Sacramento, CA 95834-0308
