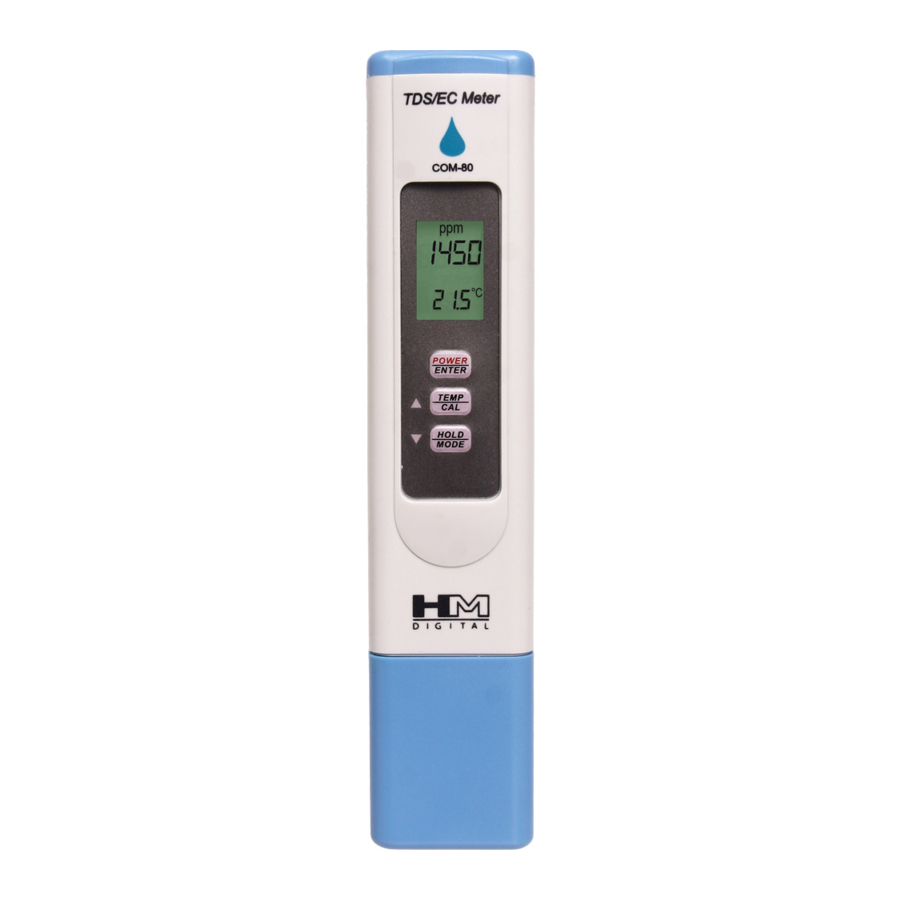

Manuel du HM Digital COM-80

Introduction

Votre COM-80 est prêt à être utilisé immédiatement, mais veuillez vous familiariser avec les modes et les paramètres. Cela vous aidera à tirer le meilleur parti de cet instrument.

Échelles/Unités de mesure pour l'EC (Conductivité Électrique) :
μS = micro-Siemens
mS - milli-Siemens (1 mS - 1000 PS)
Échelles/Unités de mesure pour les TDS (Solides Totaux Dissous) :
ppm = parties par million / 0.5 ppm (NaCl) 0.7 ppm (442TM)

REMARQUE : Par exemple, un "EC of 2.3" (CE de 2,3) peut être 2.3 PS ou 2.3 mS. Pour plus d'informations, visitez HMDigital.com

Prise de mesures EC ou TDS

Retirez le capuchon. (N'utilisez pas le capuchon pour les tests.)
Cliquez sur le bouton POWER (Marche/Arrêt). La lecture sera toujours nulle dans l'air.
Trempez le capteur de l'appareil dans l'eau, le liquide ou la solution à tester.
Agitez légèrement l'appareil pour assurer l'élimination des bulles d'air ou des charges électriques.
L'appareil affichera une lecture instantanément. Maintenez l'appareil dans l'eau jusqu'à ce que la lecture se stabilise (entre 5 et 30 secondes, selon la situation).
Pour visualiser la lecture hors du liquide, cliquez sur le bouton HOLD (Maintien). Cela figera la lecture sur l'écran. Cliquer à nouveau sur HOLD (Maintien) la libérera.
Cliquez sur le bouton POWER (Marche/Arrêt) pour éteindre l'appareil.
Secouez l'excès d'eau de l'appareil et rincez-le avec de l'eau à faible teneur en TDS (comme de l'eau distillée, RO ou Dl), ou utilisez de l'air comprimé pour le nettoyer. Remettez le capuchon.

Changement de mode

Lorsque l'appareil est allumé, appuyez et maintenez le bouton MODE (Mode).

Les échelles défileront sur l'écran d'affichage dans cet ordre :
0.5 ppm ~ 0.7 ppm ~ mS ~ μS

Relâchez le bouton MODE (Mode) lorsque l'échelle souhaitée est affichée.

Entretien

Si vous utilisez le COM-80 pour des nutriments ou des solutions à haute teneur en TDS, RINCZ TOUJOURS LE CAPTEUR APRÈS CHAQUE UTILISATION.
Rincez à l'eau distillée ou RO, mais l'eau du robinet peut également être utilisée. Un entretien inapproprié affectera négativement les lectures et annulera la garantie.

Votre appareil a été calibré en usine, ce qui est suffisant pour la plupart des applications.

Le COM-80 conservera son étalonnage pendant une longue période, mais un réétalonnage peut être nécessaire en fonction de la fréquence d'utilisation, de l'entretien et de l'application d'utilisation. Idéalement, conservez le capteur au sec (il ne doit jamais être conservé dans l'eau ou une solution).

Messages d'erreur et dépannage

L'eau est hors de portée		La portée maximale est de 9999 WSor ou 5000 ppm
Il y a des dommages internes		Vous pourriez avoir besoin d'un nouvel appareil
L'appareil ne peut pas s'étalonner		Le mode de l'appareil doit correspondre à la solution

Pour convertir entre les échelles, changez simplement le mode sur l'appareil. Aucun calcul n'est requis. L'appareil utilise les facteurs de conversion suivants (tous automatiques) :
μS > PPM : facteur moyen 0.5 (NaCl), ou facteur moyen 0.7 (442TM)
mS > PPM : facteur moyen 500 (Naci), ou facteur moyen 700 (442M)

Étalonnage

L'étalonnage d'un instrument scientifique est similaire à l'accord d'un instrument de musique. Votre COM-80 a été calibré en usine à 1413 PS (environ 700 ppm), ce qui convient à la plupart des applications et est prêt à être utilisé immédiatement. L'appareil conservera son étalonnage pendant de nombreuses années, selon l'entretien, la fréquence d'utilisation et l'application d'utilisation. Si vous devez réétalonner :

Procurez-vous une solution d'étalonnage EC/TDS certifiée. Calibrez toujours près de la plage que vous testerez (ou au milieu d'une plage).

Allumez l'appareil et insérez-le dans la solution. (Assurez-vous que le mode de l'appareil correspond à la composition de la solution). Si votre appareil affiche la lecture correcte, arrêtez-vous ici. Sinon, appuyez et maintenez le bouton CAL (Calibrer) pendant 5 secondes. L'affichage clignotera et la lecture de la température changera pour une image "CAL" (CAL) clignotante.

Ajustez la lecture pour qu'elle corresponde à la valeur de la solution avec les boutons UP (Haut) ou DOWN (Bas) (indiqués par les flèches). Lorsque le numéro correspond à la solution, cliquez sur ENTER (Entrer).

"CAL" (CAL) clignotera brièvement, indiquant la progression. Laissez quelques secondes, n'appuyez sur aucun bouton et, si possible, ne déplacez pas l'appareil. Lorsque l'appareil est étalonné, "End" (Fin) clignotera et la mesure réapparaîtra.

Étalonnage de la température

Si vous devez étalonner le thermomètre du COM-80, étalonnez-le uniquement avec un autre thermomètre correct. Avec l'appareil allumé et à l'air libre, appuyez et maintenez les boutons POWER (Marche/Arrêt) et TEMP (Température) en même temps pendant 5 secondes. "CAL" (CAL) et la température clignoteront à l'écran. À l'aide des boutons UP (Haut) ou DOWN (Bas) (flèches), ajustez à la température correcte. Une fois que vous avez corrigé la température, cliquez sur ENTER (Entrer). "C -- CA -- CAL" (C -- CA -- CAL) clignotera à l'écran, puis "End" (Fin) apparaîtra brièvement. Le thermomètre est maintenant étalonné.

Changement des piles

Lorsque l'appareil affiche un symbole "battery'" (batterie) clignotant, vos piles s'affaiblissent et devraient être remplacées bientôt. Pour changer les piles : Retirez le compartiment bleu des piles à l'aide de votre pouce. Retirez les trois piles. Insérez de nouvelles piles dans la direction indiquée à l'intérieur du compartiment. Le côté plat de la pile est le côté positif (+). L'appareil utilise des piles LR44. Fermez le compartiment des piles. Assurez-vous qu'il est bien fermé.

Garantie

Veuillez contacter le 800.383.2777 (aux États-Unis) ou envoyer un courriel à Warranty@HMDigital.com pour recevoir des instructions supplémentaires. Avant de nous retourner le produit, veuillez inclure les informations suivantes :

• Votre nom
• Numéro de téléphone / Adresse
• Description du problème
• Preuve d'achat, doit inclure la date

Spécifications

Caractéristiques
