Manuel ProtoArc EM01

Caractéristiques du produit

1. Bouton gauche
2. Bouton droit
3. Bouton avant
4. Bouton arrière
5. Trackball
6. Éclairage LED de contour
7. Bouton d'éclairage
8. Bouton DPI
9. Indicateur de charge/DPI
10. Molette de défilement
11. Bouton de commutation de périphérique
12. Indicateur 2.4G
13. Indicateur sans fil 1
14. Indicateur sans fil 2
15. Port de charge TYPE-C
16. Interrupteur d'alimentation
17. Récepteur USB

Bouton d'éclairage : Appuyez légèrement pour changer les lumières, appuyez longuement pendant trois secondes pour éteindre l'effet lumineux.
Mode d'éclairage :

1. Mode streamer (Défaut)
2. Mode respiration
3. Mode respiration couleur mixte
4. Mode néon

Angle de prise de la souris ajustable

Connexion USB 2.4G

1. Allumez l'interrupteur d'alimentation sur ON (Activé).

2. Sortez le récepteur.

3. Appuyez sur le bouton de commutation de mode jusqu'à ce que la lumière blanche s'allume et entrez en mode 2.4G.

4. Insérez le récepteur USB dans le port USB de votre ordinateur.


Connexion Bluetooth

1. Allumez l'interrupteur d'alimentation sur ON (Activé).

2. Appuyez sur le bouton de commutation de mode et passez en mode ou , la lumière blanche clignote lentement.

3. Appuyez et maintenez le bouton de commutation de mode pendant 3 à 5 secondes jusqu'à ce que le voyant blanc clignote rapidement, puis la souris entre en mode de couplage Bluetooth.


Système Windows 10

4. Cliquez sur "Bluetooth device (Appareil Bluetooth)"

5. Cliquez sur "Add or remove a Bluetooth device (Ajouter ou supprimer un appareil Bluetooth)"

6. Votre ordinateur recherchera automatiquement "ProtoArc EM01" puis cliquez sur "pair (associer)"

7. "ProtoArc EM01" est connecté et peut être utilisé normalement


Système Mac OS

Veuillez effectuer les étapes d'installation 1, 2 et 3 du mode Bluetooth avant le couplage.

4. Cliquez sur "System Preferences (Préférences Système)" sur Mac

5. Cliquez sur "Bluetooth (Bluetooth)" dans "System Preferences (Préférences Système)"

6. Votre ordinateur trouvera automatiquement "ProtoArc EM01", puis cliquez sur "pair (associer)", et vous pourrez l'utiliser après l'installation.


Système iOS

Seul le système supérieur à iOS 13 prend en charge la fonction souris.
Veuillez effectuer les étapes d'installation 1, 2 et 3 du mode Bluetooth avant le couplage.

4. Cliquez sur Settings (Réglages) sur votre appareil, puis activez Accessibility (Accessibilité)

5. Cliquez sur Touch (Toucher)

6. Activez Assistive Touch (Toucher d'assistance)

7. Cliquez sur Settings (Réglages) sur l'appareil, puis activez Bluetooth (Bluetooth)

8. Votre ordinateur trouvera automatiquement "ProtoArc EM01", puis cliquez sur "Pair (Associer)", terminez le couplage

9. "ProtoArc EM01" est connecté et peut être utilisé normalement


Système Android

Veuillez effectuer les étapes d'installation 1, 2 et 3 du mode Bluetooth avant le couplage.

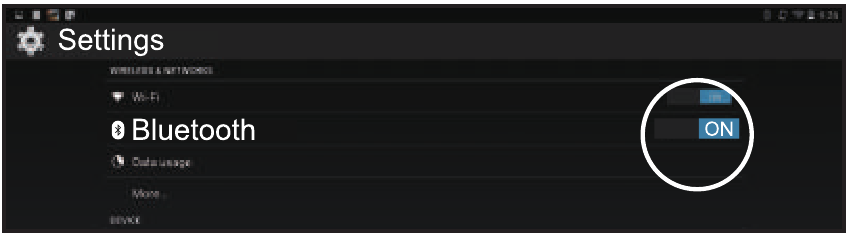

4. Cliquez sur Settings (Réglages) sur l'appareil, puis activez Bluetooth (Bluetooth)

5. Votre ordinateur trouvera automatiquement "ProtoArc EM01", puis cliquez sur "pair (associer)", terminez le couplage.

6. "ProtoArc EM01" est connecté et peut être utilisé normalement


Guide de la fonction de charge

Lorsque l'alimentation est insuffisante, l'indicateur de charge et l'indicateur de canal correspondant clignotent jusqu'à ce qu'il soit éteint. Veuillez connecter l'alimentation pour le rechargement à temps, et utiliser le câble USB pour connecter le port de charge TYPE-C.

Connectez le câble de charge au port USB de l'ordinateur, l'indicateur de charge est allumé en permanence pendant la charge, le temps de charge est d'environ 1 à 3,5 heures et le voyant s'éteint une fois la charge terminée.

Comment changer de mode de connexion

Une fois les modes BT1, BT2 et USB 2.4G connectés, appuyez sur le bouton de commutation de mode situé sur le dessus de la souris pour basculer entre plusieurs appareils.

Appuyez sur le bouton de commutation de mode situé sur le dessus de la souris pour basculer entre 3 appareils

Paramètres des données

Paramètre de base :
Chip: Nordic NRF51802W
Technologie de détection de mouvement : Optique
Capacité de la batterie au lithium : 900mA
DPI: 1000-1600-2400
Durée de vie des clics : 3 millions et plus
Dimensions : 133* 101*51mm
Poids : 190g

Paramètres de transmission Bluetooth :
Distance de transmission : 10m
Tension de fonctionnement : 3.7V
Courant de fonctionnement : 4mA
Taux de réaction : 125Hz
Exigences du système :
Appareil compatible Bluetooth
Windows 8, Windows 10 ou version ultérieure
Mac OS x 10.10 ou version ultérieure
Android 4.3 ou version ultérieure

Paramètres de transmission 2.4G :
Distance de transmission : 20m
Tension de fonctionnement : 3.7 V
Courant de fonctionnement : 5.5mA
Taux de réaction : 250Hz
Exigences du système :
Un port USB disponible
Windows XR, Windows 7, Windows 8, Windows 10 ou version ultérieure
Mac OS x 10.10 ou version ultérieure

Contenu de l'emballage

• 1 x Souris sans fil
• 1 x Récepteur USB
• 1 x Câble de charge Type C
• 1 x Manuel d'utilisation

support@protoarc.com
www.protoarc.com
