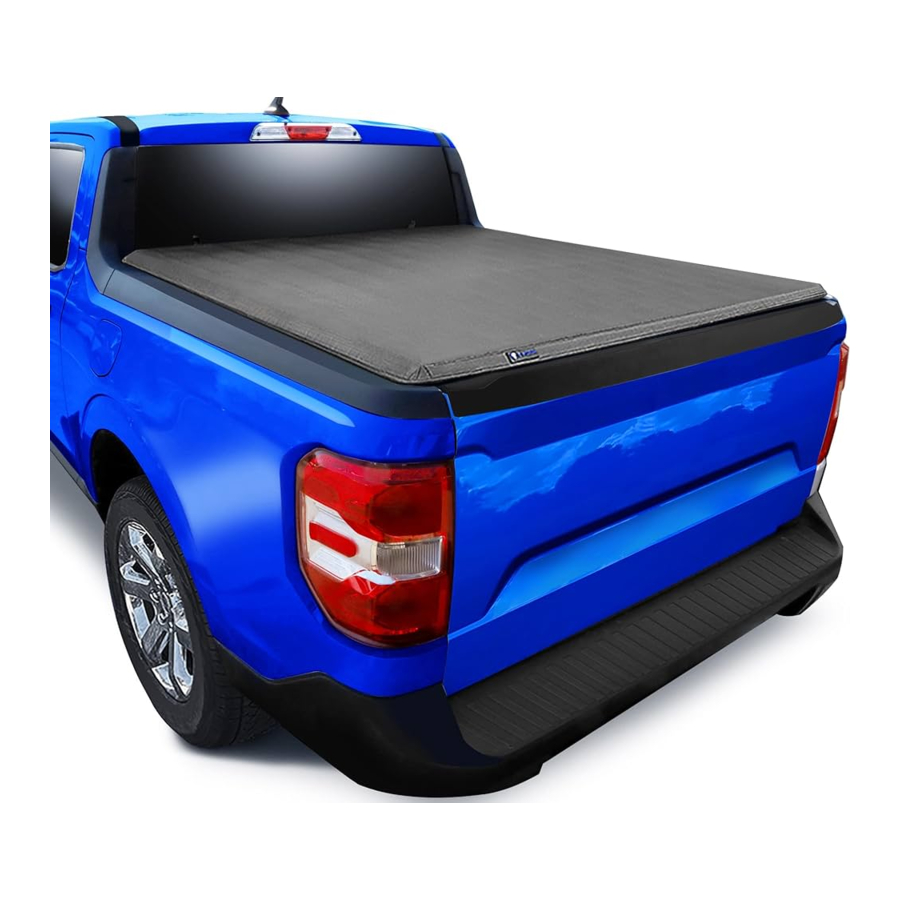

Tyger T3 - Manuel de la bâche

INTRODUCTION

BESOIN D'AIDE ?
contactez-nous :
1-866-340-3038

OUTILS NÉCESSAIRES (non inclus)

ATTENTION
LISEZ ATTENTIVEMENT LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION. RETIREZ LE CONTENU DE LA BOÎTE ET VÉRIFIEZ QUE TOUTES LES PIÈCES SONT PRÉSENTES. LE FAIT DE NE PAS IDENTIFIER LES DOMMAGES AVANT L'INSTALLATION POURRAIT ENTRAÎNER LE REFUS DE TOUTE RÉCLAMATION.

PIÈCES

(SEULS LES ARTICLES MARQUÉS SONT INCLUS)

Support client : www.tygerauto.com/contact

INSTALLATION

1. INSTALLEZ LES SUPPORTS.


• Retirez 4 vis d'usine des 4 emplacements indiqués.
• Utilisez (1) vis avec (1) rondelle chacune pour installer (2) supports arrière, (1) support avant côté conducteur et (1) support avant côté passager.

ATTENTION
SI DES RAILS UTILITAIRES SONT INSTALLÉS, ILS DOIVENT ÊTRE RETIRÉS PENDANT L'INSTALLATION DE LA BÂCHE DE BENNE.

2. INSTALLEZ LA BÂCHE DE BENNE


• Nettoyez soigneusement la benne du camion avant l'installation.
• Collez le joint d'étanchéité avant fourni sur le rail avant de la benne en l'alignant avec le bord extérieur.
• Placez la bâche assemblée sur la paroi avant, contre la cabine, et libérez les boucles de sécurité.

ATTENTION
Pour préparer l'installation, appliquez le long ruban de mousse d'étanchéité fourni sur TOUTE la largeur supérieure du rail du panneau avant de la benne.

ATTENTION
Appliquez les bandes de mousse d'étanchéité latérales fournies sur les petites indentations le long des deux rails latéraux du panneau de benne près de l'extrémité de la cabine.

ATTENTION
Appliquez les bandes de mousse d'étanchéité latérales fournies sur les petites indentations le long des deux rails latéraux du panneau de benne près de l'extrémité de la cabine.

• Placez l'ensemble de la bâche sur le rail avant de la benne du camion, contre la cabine.
• Déverrouillez les boucles de sécurité.


• Dépliez complètement la bâche vers le hayon et assurez-vous qu'elle est alignée de tous les côtés.


3. Repliez soigneusement la bâche sans la déplacer de sa position sur la benne du camion.


4. PINCES ET LOQUETS

• Ces pinces et loquets sont déjà attachés à l'ensemble.


5. UTILISATION DES PINCES AVANT

   1. Abaissez les pinces avant en position verticale.
   2. Accrochez la mâchoire de la pince sous le support avant installé. Laissez de l'espace sur le support pour la pince de sécurité.
   3. Tournez le bouton jusqu'à ce que le joint Q-seal latéral de la bâche soit comprimé et que la pince soit bien ajustée.

NE PAS utiliser de clé ni trop serrer !

6. UTILISATION DES PINCES DE SÉCURITÉ


• Tournez le bouton dans le sens antihoraire pour desserrer la pince de sécurité avec la sangle, attachez la pince au même support avant.


7. Dépliez complètement la bâche vers le hayon.


8. UTILISATION DES LOQUETS ARRIÈRE

1. Commencez par abaisser la poignée du loquet depuis l'arrière de la bâche. Ensuite, dévissez la poignée pour abaisser sa position.

2. Assurez-vous que la poignée du loquet est relevée à sa position la plus haute (au-delà de 900). Ensuite, d'une main fermement appuyée sur le coin de la bâche, continuez à ajuster la position de la mâchoire contre le support arrière.

3. Pour de meilleurs résultats, l'ouverture de la mâchoire du loquet doit être au niveau du support sans obstruer l'accès à la rainure de la mâchoire.

4. Enclenchez complètement la rainure de la mâchoire contre le support. Ensuite, abaissez la poignée pour serrer. Revenez en arrière et réajustez la position de la mâchoire à l'ÉTAPE B si vous constatez un jeu au niveau du loquet.



9. TERMINEZ L'INSTALLATION

• Une fois les loquets arrière solidement verrouillés, fermez/verrouillez le hayon et la bâche ne pourra pas être ouverte de l'extérieur.

TERMINÉ !!!
REMARQUE : LA BÂCHE PEUT NE PAS RECOUVRIR COMPLÈTEMENT LE BORD EXTÉRIEUR DES LONGERONS DE LA BENNE EN RAISON DE LÉGÈRES DIFFÉRENCES DANS LA FORME DE LA BENNE DES CAMIONS POUR LES DIFFÉRENTS MODÈLES ET ANNÉES.

10. REPLIER LA BÂCHE


• Ouvrez le hayon et relâchez les loquets arrière. Repliez la bâche une fois ; fixez le loquet arrière des deux côtés dans la rainure, la mâchoire de la pince orientée vers le bas comme illustré à la Fig.1. Toute autre méthode incorrecte présentée aux Fig.2-4 endommagera le vinyle et annulera la garantie.

• Assurez-vous que les boucles de sécurité sont correctement fixées des deux côtés.


ATTENTION
NE DESSERREZ PAS LES PINCES AVANT ET LES PINCES DE SÉCURITÉ LORSQUE VOUS DÉPLIEZ LA BÂCHE, ET ASSUREZ-VOUS QU'ELLES SONT TOUTES BIEN FIXÉES !
