EBike KT-LCD1 - Manuel d'utilisation de l'écran

Introduction

Cher client, veuillez lire ce manuel avant d'utiliser l'instrument KT-LCD1. Ce manuel vous guidera pour utiliser l'instrument correctement afin de réaliser diverses commandes du véhicule et afficher son état.

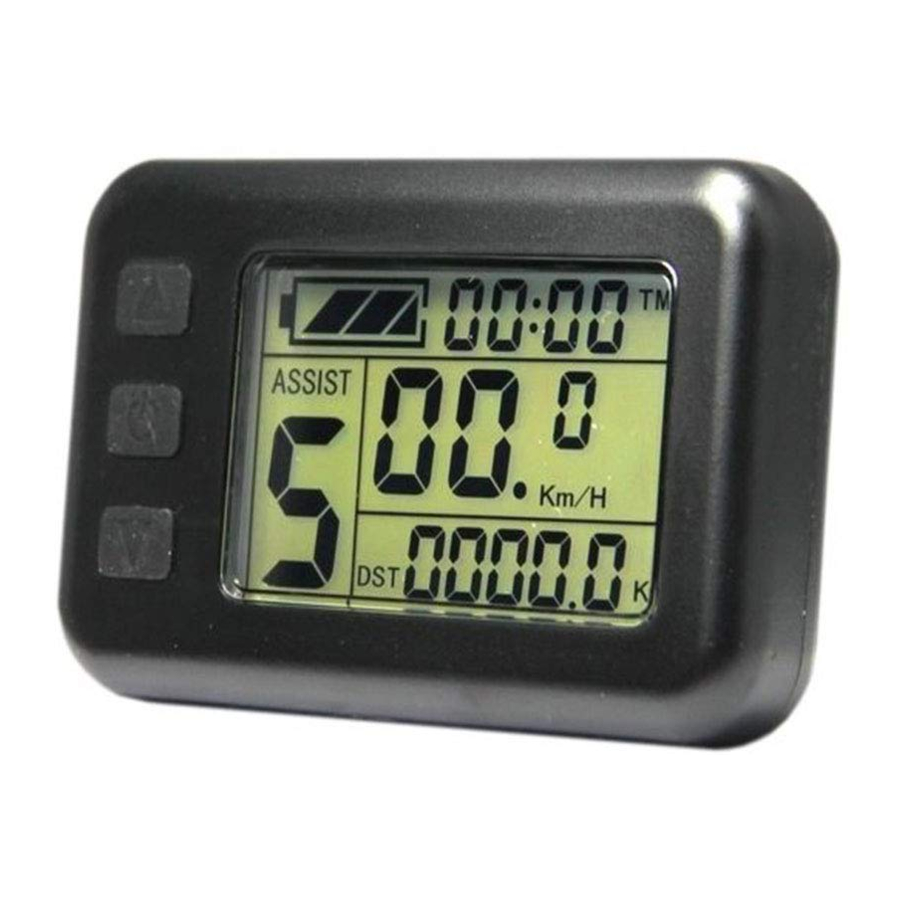

Fonctions et affichage

1		Bouton HAUT	6	TM	Durée du trajet simple
2		Bouton SW		TTM	Durée totale du trajet
3		Bouton BAS	7		Assistance à la poussée 6Km/H
4		Indicateur de capacité de batterie	8	Km	Distance (métrique)
5	Km/H	Vitesse de conduite (métrique)		Mil	Distance (impériale)
	MPH	Vitesse de conduite (impériale)		DST	Distance parcourue (trajet)
	MXS	Vitesse MAX		ODO	Distance totale
	AVS	Vitesse moyenne	9	ASSIST	Niveau d'assistance

Fonctionnement

1. MARCHE/ARRÊT
   Appuyez longuement sur le bouton pour allumer l'appareil, et appuyez longuement sur une seconde fois pour éteindre l'appareil. Lorsque le moteur arrête de fonctionner et que le vélo électrique n'est pas utilisé pendant 5 minutes consécutives, il s'éteint automatiquement et coupe l'alimentation du moteur.
2. Interface d'affichage
   Appuyez sur le bouton pour démarrer et accéder à l'interface d'affichage.

   1. Activer le rétroéclairage et les phares
      Appuyez longuement pour activer le rétroéclairage et les phares (le contrôleur doit avoir une fonction de sortie d'éclairage des phares) ; appuyez longuement sur à nouveau pour désactiver le rétroéclairage et les phares.
   2. Commutateur de niveau d'assistance (ASSIST)
      Appuyez brièvement sur ou pour changer de niveau de 1 à 5. Le niveau 1 correspond à la puissance minimale, le niveau 5 à la puissance maximale. Chaque démarrage restaure automatiquement le niveau défini la dernière fois. Le niveau 0 est sans fonction d'assistance.

   3. Fonction d'assistance à la poussée 6Km/H
      Maintenez enfoncé et clignote, le véhicule roule à une vitesse ne dépassant pas 6Km/h. Relâchez le bouton , la fonction est désactivée.

   4. Affichage et suppression des données simples
      Après la mise sous tension pendant 5 secondes, maintenez et enfoncés simultanément, la durée du trajet simple (TM) et la distance du trajet simple (DST) clignotent. Appuyez brièvement sur le bouton , le contenu des deux est effacé. Si le bouton n'est pas maintenu dans les 5 secondes, l'interface d'affichage est automatiquement restaurée après 5 secondes, le contenu original est conservé.

   5. Affichage de la durée totale et de la distance totale du trajet
      Appuyez brièvement sur le bouton pour afficher la durée totale du trajet (TTM) et la distance totale du trajet (ODO). Appuyez brièvement sur le bouton à nouveau pour revenir à l'interface d'affichage. En mode de conduite, après 5 secondes, l'appareil retourne automatiquement à l'interface d'affichage.

   6. Affichage de la vitesse maximale et de la vitesse moyenne du trajet
      Lors de l'affichage de la durée totale et de la distance totale du trajet, appuyez brièvement sur ou pour afficher la vitesse maximale (MXS) et la vitesse moyenne (AVS) du trajet. Appuyez brièvement sur le bouton à nouveau pour revenir à l'interface d'affichage. En condition de conduite, après 5 secondes, l'appareil retourne automatiquement à l'interface d'affichage.

   7. Affichage de l'indicateur de capacité de la batterie
      Le compteur peut identifier automatiquement la capacité de la batterie lorsque l'indicateur de capacité de la batterie est utilisé avec le contrôleur spécifié. Lorsque la capacité de la batterie dépasse 70 %, les quatre affichages de puissance du compteur sont allumés ; à mesure que la capacité de la batterie diminue, les quatre affichages de puissance s'éteignent dans l'ordre ; lorsque la capacité de puissance est inférieure à 15 %, les quatre affichages de puissance sont entièrement éteints. Lorsque le contrôleur est sous protection contre les pénuries de tension, l'indicateur de capacité de puissance clignote, indiquant que le véhicule est en sous-tension et s'éteint.

3. Affichage des codes d'erreur
   Une défaillance du système de contrôle électronique affichera (en clignotant) un code d'erreur. Une fois la défaillance résolue, l'appareil quitte automatiquement l'interface d'affichage des codes d'erreur.


   Code d'erreur	Définition
   01_info	Anomalie de l'accélérateur
   03_info	Anomalie du signal Hall du moteur
   04_info	Anomalie du signal du capteur de couple
   05_info	Anomalie du capteur de vitesse d'axe (uniquement appliqué au capteur de couple)
   06_info	Anomalie de court-circuit du moteur ou du contrôleur

Paramètres généraux du projet

1. Régler la vitesse de conduite maximale
   Après la mise sous tension pendant 5 secondes, maintenez et enfoncés simultanément, la vitesse de conduite maximale Km/H clignote. Appuyez brièvement sur ou pour régler la vitesse de conduite maximale (par défaut 25Km/H). Appuyez brièvement sur le bouton pour passer aux paramètres suivants.


2. Réglage du diamètre de la roue
   Le diamètre de la roue sera réglé après avoir terminé le réglage de la vitesse de conduite maximale, les spécifications du diamètre de la roue clignotent. Appuyez brièvement sur ou pour définir les spécifications du diamètre de la roue. Sélectionnez la plage 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 700c et 28 pouces. Appuyez brièvement sur le bouton pour passer aux paramètres suivants.


3. Définir les unités métriques
   Les unités métriques seront réglées après avoir terminé le réglage du diamètre de la roue. Km/H et Km ou MPH et Mil clignotent. Appuyez brièvement sur ou pour sélectionner les unités métriques de vitesse et de kilométrage de manière synchronisée.


   Affichage	Métrique	Impérial
   Vitesse de conduite	Km/H	MPH
   Distance totale	Km	Mil

4. Appuyez brièvement sur le bouton . Les indicateurs Km/H et Km ou MPH et Mil cessent de clignoter une fois le réglage des unités métriques terminé. Appuyez brièvement sur le bouton à nouveau pour ré-entrer dans l'interface de réglage de la vitesse de conduite maximale ; ou maintenez le bouton enfoncé pour quitter l'environnement de réglage des projets de routine et enregistrer les valeurs de réglage, retournant à l'interface d'affichage.
5. Quitter le réglage des projets de routine
   Les trois réglages de projets de routine peuvent être quittés de l'environnement de réglage pour revenir à l'affichage en maintenant le bouton enfoncé après chaque réglage terminé, et les valeurs de réglage sont enregistrées. Sous chaque interface de réglage, si le bouton n'est pas maintenu pendant plus d'une minute, l'appareil retourne automatiquement à l'interface d'affichage, et la valeur de réglage est invalide.

Dessins et dimensions d'encombrement

1. Dimensions du corps de l'instrument

2. Schéma de câblage


Préparé par Suzhou Kunteng Electronics Co., Ltd.
