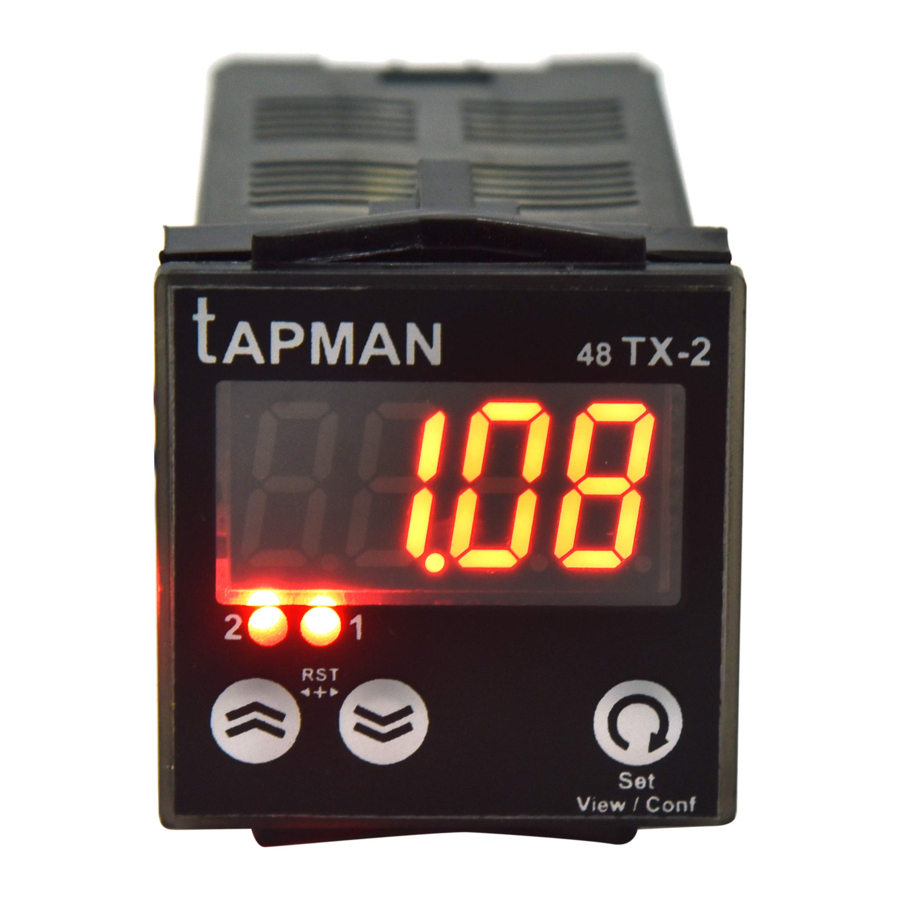

Tapman TX2 - Manuel d'utilisation de la minuterie programmable

Présentation

MODES DE FONCTIONNEMENT

Précautions d'utilisation

Les pics de haute tension (bruit) présents dans l'environnement industriel peuvent provoquer un dysfonctionnement de l'instrument, tel qu'un affichage erratique, un verrouillage, une perte de données ou des dommages permanents à l'instrument. Pour réduire les risques de dysfonctionnement

1. L'utilisation d'un MOV (Metal Oxide Varistor) sur l'alimentation des minuteries et de circuits RC (snubber) sur les charges est recommandée.
2. Utiliser des fils blindés séparés pour les entrées.

PROGRAMMATION DE LA VALEUR DE CONSIGNE

1. Mode "On-delay" (Temporisation à l'enclenchement) / "Interval" (Impulsion)
   1. Maintenez le bouton enfoncé pendant 3 secondes.
   2. L'affichage montre la valeur de consigne et commence à clignoter (allumé et éteint).
   3. À l'aide des boutons et , réglez la valeur souhaitée.
   4. Tant que l'affichage clignote encore, appuyez sur le bouton .
2. Mode Cyclique (ON en premier) / Cyclique (OFF en premier).
   1. Maintenez le bouton enfoncé pendant 3 secondes.
   2. L'affichage montre et commence à clignoter.
   3. En maintenant le bouton enfoncé, utilisez les boutons et pour sélectionner (temps ON) ou (temps OFF).
   4. Relâchez le bouton .
   5. Maintenant, l'affichage montre la valeur de consigne correspondante.
   6. À l'aide des boutons et , réglez la valeur souhaitée.
   7. Tant que l'affichage clignote encore, appuyez sur le bouton .

RÉINITIALISATION DE LA MINUTERIE

1. Depuis le panneau avant :
   Appuyez simultanément sur les boutons et pendant 3 secondes.
2. Réinitialisation à distance :
   Le TX2 peut être réinitialisé à partir d'un bouton-poussoir déporté en court-circuitant les bornes RST et COM.

RAPPEL DE LA VALEUR DE CONSIGNE

Lorsque le TX2 est en marche/en attente d'entrées, la ou les valeurs de consigne peuvent être rappelées (visualisées) sans perturber le processus de temporisation.
Appuyez brièvement sur le bouton de la minuterie TX2.

1. Si le mode configuré est ou , l'affichage montrera la valeur de consigne pendant une seconde.
2. Si le mode configuré est ou , l'affichage montrera et sa valeur de consigne, suivi de et sa valeur de consigne.

RAPPEL DE LA CONFIGURATION

Lorsque le TX2 est en marche/en attente d'entrées, maintenir le bouton enfoncé pendant 3 secondes fait afficher les réglages de configuration des paramètres 1 à 6 l'un après l'autre.

CONFIGURATION

Le TX2 est une minuterie multifonctionnelle. Pour qu'il fonctionne comme souhaité, il doit être configuré.
La configuration peut être effectuée via les boutons du panneau avant.

Pour entrer en mode configuration.

1. Coupez l'alimentation de l'instrument.
2. Maintenez le bouton enfoncé.
3. Appliquez l'alimentation.
4. Relâchez le bouton lorsque l'affichage montre .
5. Naviguez parmi les paramètres de configuration à l'aide des boutons et .

Pour modifier la valeur d'un paramètre

6. Appuyez sur le bouton pour entrer dans ce paramètre.
7. L'affichage montre la valeur de ce paramètre.
8. À l'aide des boutons et , réglez la valeur souhaitée.
9. Utilisez le bouton pour quitter ce paramètre.
10. De même, d'autres paramètres peuvent être modifiés.

Pour enregistrer les modifications et quitter le mode configuration

11. Naviguez à l'aide des boutons et (vers le paramètre) lorsque l'affichage montre .
12. Appuyez sur le bouton .
13. La MINUTERIE est maintenant mise à jour avec la nouvelle configuration et est prête à être utilisée.

Paramètres de configuration

#	Nom.	Plage de réglage pour le paramètre
1	Unités de temps		Secondes
			Minutes
			Heures
2	Plage		9.99 Lorsque les Unités de temps sont réglées sur secondes 9.59 Lorsque les Unités de temps sont réglées sur Minutes ou Heures.
			99.9
			999
3	Direction		UP (Haut) : Une fois la minuterie lancée, l'affichage augmente de 0 à la valeur de consigne.
			DOWN (Bas) : Une fois la minuterie lancée, l'affichage diminue de la valeur de consigne à 0.
4	Mode		Temporisation à l'enclenchement
			Impulsion
			Cyclique avec temps ON en premier.
			Cyclique avec temps OFF en premier.
5	Réinitialisation façade		Réinitialisation par panneau avant Activée.
			Réinitialisation par panneau avant Désactivée.
6	Sortie 2		La sortie 2 suit la sortie 1.
			La sortie 2 émet une impulsion de 750ms lorsque l'entrée START est
			donnée. La sortie 2 est l'opposé de la sortie 1.
7	Réinitialisation		Normal : Pour démarrer un nouveau cycle, une entrée RESET doit être donnée.
			Auto : Un nouveau cycle peut être démarré sans avoir préalablement donné un signal RESET.
8	Type de démarrage		Niveau : L'entrée START peut être fermée en permanence et la minuterie la lira toujours comme une entrée de démarrage présente.
			Porte : Lorsque START est ouvert, l'état du relais ne change pas, mais le comptage du temps s'arrête. Lors de la fermeture du contact START, le comptage du temps reprend à partir du dernier compte.
			Flanc : La temporisation commence à l'application de l'entrée START (Ouvert à Fermé).
	Quitter Config	En appuyant sur le bouton pour ce paramètre, la configuration est enregistrée et la minuterie passe en fonctionnement normal.
