Mutable Instruments Tides - Manuel du Modulateur Tidal

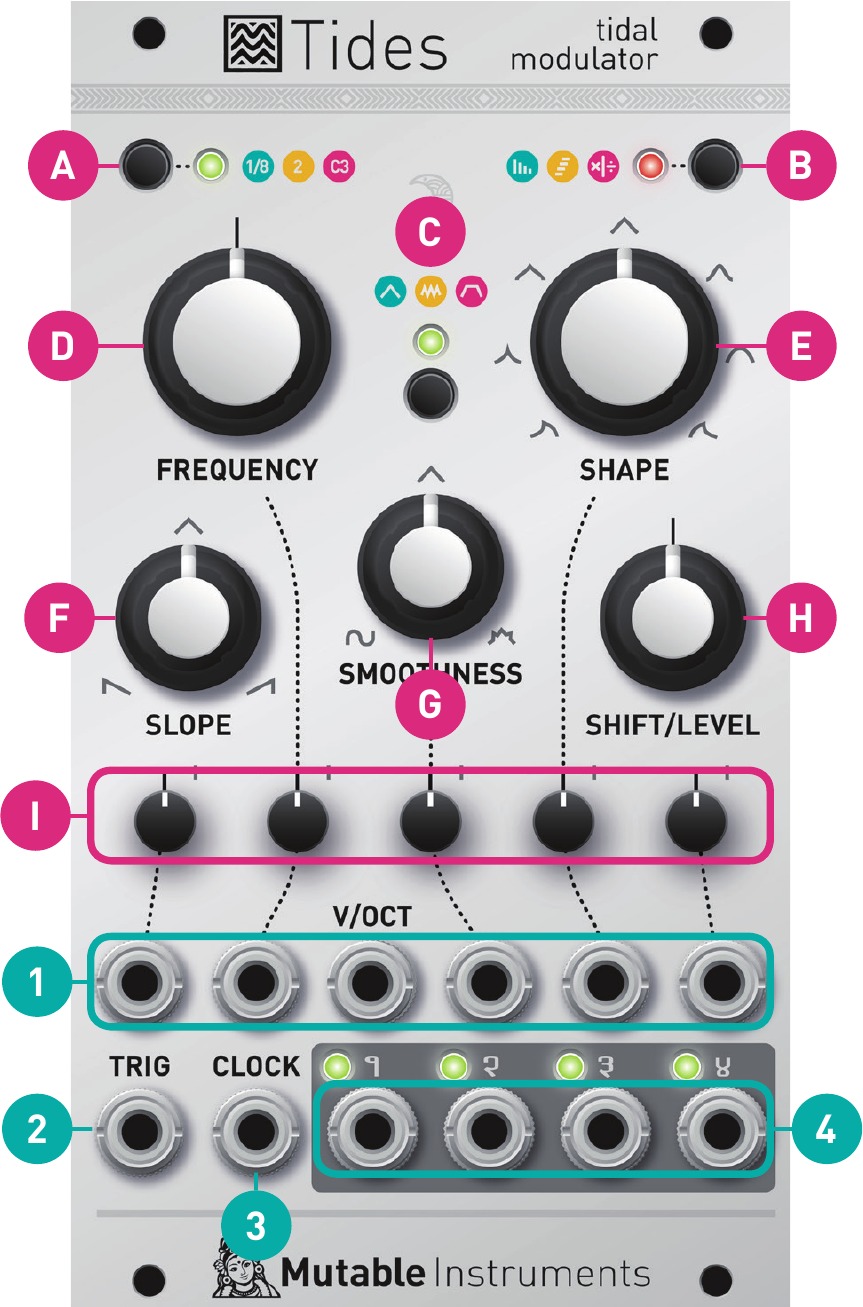

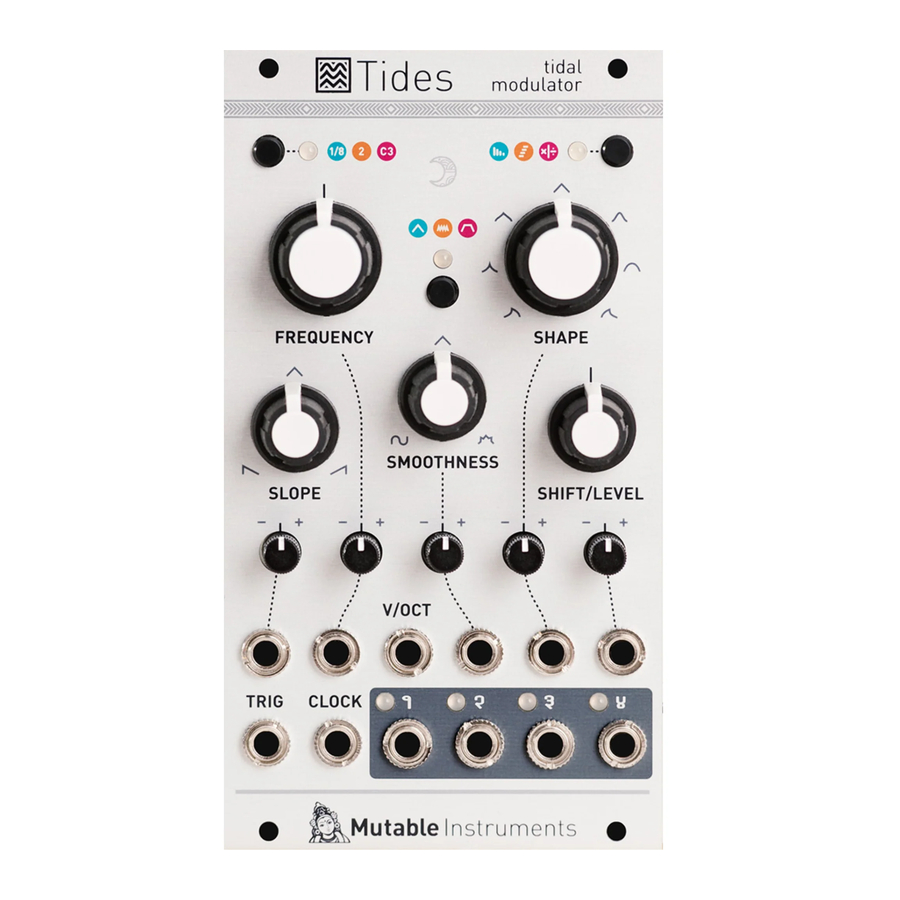

Vue d'ensemble

1. Plage de fréquences. Sélectionne la valeur centrale du potentiomètre FREQUENCY : 1/8 Hz (mouvements), 2 Hz (rythmes et modulations), ou 130,8 Hz (sons audibles).
2. Mode de sortie. Sélectionne la relation entre les quatre signaux générés sur les quatre sorties de Tides. Référez-vous à la section suivante pour plus de détails.
3. Mode de rampe. Génération d'enveloppes AD unipolaires "one-shot" , oscillations bipolaires cycliques , ou génération d'enveloppes AR unipolaires "one-shot" .
4. Fréquence. Couvre une plage de ±4 octaves autour de la valeur centrale définie par le bouton de plage de fréquences [A]. La direction de ce potentiomètre est inversée par rapport à la commande de vitesse que l'on trouverait sur les générateurs d'enveloppes classiques : lorsque le mode "one-shot" AD ou AR est sélectionné, tournez dans le sens horaire pour des enveloppes plus rapides, et dans le sens anti-horaire pour des enveloppes plus lentes.
5. Forme des segments ascendants et descendants.
6. Rapport entre les durées des segments ascendants et descendants. Les générateurs d'enveloppes classiques ont des commandes d'attaque et de déclin séparées. Avec Tides, on ajuste d'abord la vitesse d'achèvement de l'enveloppe entière (avec FREQUENCY), puis on ajuste la proportion de ce temps consacrée au déclin ou au relâchement par rapport à l'attaque (avec SLOPE).
7. Transformation de la forme d'onde. De 12 heures à 7 heures (sens anti-horaire), un filtre passe-bas 2 pôles est appliqué pour adoucir les bords de la forme d'onde. De 12 heures à 5 heures (sens horaire), un "wavefolder" ajoute des plis et des bosses le long de la pente.
8. Polarisation et décalage de la sortie. Selon le mode de sortie sélectionné par [B], ce potentiomètre ajuste soit l'amplitude et la polarité de la première sortie (LED B éteinte), soit le décalage en amplitude/temps/fréquence entre chacune des quatre sorties (LED B allumée).
9. Attenuverters pour les entrées CV.

1. Entrées CV pour Slope, Frequency, Smoothness, Shape et Shift. Deux entrées affectent la fréquence : l'entrée CV de modulation de fréquence, qui applique une FM exponentielle avec une quantité définie par l'attenuverter, et V/OCT, qui suit l'échelle Volt/octave.
2. Entrée Trigger/Gate. En mode AD, un déclencheur réinitialise l'enveloppe à 0V et initie un cycle attaque/déclin. Quelle que soit la durée du déclencheur, le cycle attaque/déclin se complétera toujours.
   En mode cyclique, un déclencheur réinitialisera l'oscillateur afin qu'il commence une nouvelle phase ascendante.
   En mode AR, le front montant de la porte fera monter l'enveloppe à +8V depuis sa valeur actuelle, et le front descendant de la porte fera chuter l'enveloppe à 0V depuis sa valeur actuelle – de la même manière qu'une enveloppe ADSR avec un temps de déclin nul et un niveau de maintien de 100% se comporterait.
3. Entrée Clock pour un fonctionnement cadencé au tempo ou à la fréquence. Lorsque cette entrée est raccordée, le potentiomètre FREQUENCY contrôle le rapport entre la fréquence du signal envoyé à cette entrée et la fréquence des signaux générés par Tides.
4. Sorties. Référez-vous à la section suivante.

Modes de sortie

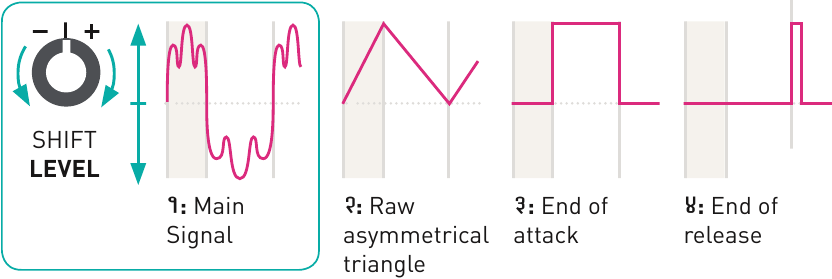

(LED ÉTEINTE) Formes différentes

Dans ce mode, les quatre sorties produisent quatre formes d'onde différentes prélevées tout au long de la chaîne de traitement du signal de Tides. SHIFT/LEVEL agit comme un attenuverter sur le signal principal.

Amplitudes différentes

Dans ce mode, le potentiomètre SHIFT/LEVEL sélectionne vers quelle sortie le signal est envoyé, avec un "crossfading" doux entre les sorties adjacentes. Il est ainsi possible de router le signal de Tides vers différentes destinations.

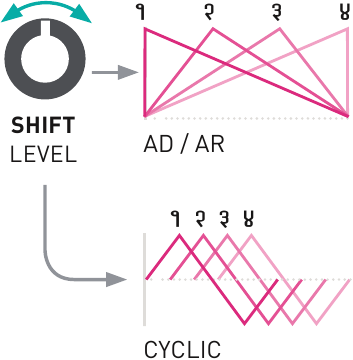

Temps différents

Dans ce mode, le potentiomètre SHIFT/LEVEL décale dans le temps l'apex de la forme d'onde. Cet effet est obtenu en appliquant un réglage de SLOPE différent à chaque sortie (en mode AD ou AR), ou en appliquant un déphasage entre chaque sortie (en mode cyclique).

Fréquences différentes

Dans ce mode, le potentiomètre SHIFT/LEVEL ajuste le rapport de fréquence entre chaque sortie. À 12 heures, toutes les sorties sont synchronisées à la même fréquence. Tournez dans le sens horaire, et les sorties 2, 3, 4 auront une fréquence croissante. Tournez dans le sens anti-horaire et les sorties 2, 3, 4 auront une fréquence décroissante.

À basses fréquences, cela génère des LFO polyrythmiques : essayez d'utiliser une faible valeur de SLOPE pour générer des signaux dont les bords sont suffisamment nets pour déclencher d'autres modules.

Aux fréquences audio, cela crée des accords d'intonation juste.

Horloge externe

Raccordez une horloge ou un signal d'oscillateur propre et pur à l'entrée CLOCK de Tides (3), et Tides suivra la fréquence de cette horloge/oscillateur, multipliée par un rapport défini par le potentiomètre FREQUENCY [D]. Un rapport de 1:1 est utilisé lorsque ce potentiomètre est à 12 heures.

Si l'entrée déclencheur (2) est laissée débranchée, une enveloppe AD ou AR sera générée à chaque battement de l'horloge, et les oscillations seront en phase avec l'horloge. N'oubliez pas que le potentiomètre FREQUENCY multiplie ou divise l'horloge !

Il est également possible de patcher les deux entrées CLOCK (3) et TRIG (2). Dans ce cas, Tides doit recevoir un déclencheur sur l'entrée déclencheur pour générer une enveloppe, mais ajuste la durée de l'enveloppe afin qu'elle corresponde au taux de l'horloge externe.

Les LFO synchronisés au tempo, la génération d'accords ou d'harmoniques d'intonation juste, et la division/multiplication/déphasage d'horloge sont tous possibles avec cette fonction.

Fonctionnement en fréquence audio

Parce que nous ne percevons pas la trajectoire d'un LFO de 1 Hz de la même manière que nous entendons la forme d'onde d'un oscillateur de 100 Hz, Tides adapte son comportement lorsque le sélecteur de plage de fréquences [A] est réglé sur le mode audio :

• Le contrôle SHAPE [E] offre une palette différente de formes d'onde – choisies de manière à ce qu'il y ait une différence timbrale plus frappante entre elles.
• Le contrôle SLOPE [F] utilise une échelle linéaire (au lieu d'exponentielle) pour des effets de modulation de largeur d'impulsion doux.
• Afin d'éviter l'aliasing, la plage des potentiomètres SHAPE [E] et SMOOTHNESS [G] est réduite lorsque des sons à haute fréquence sont générés.
• Lorsque vous utilisez le mode de sortie , un ensemble différent de rapports de fréquence est choisi pour chaque sortie, correspondant à des intervalles musicaux.
• Un algorithme différent favorisant la précision de la hauteur et l'absence de "jitter" est utilisé pour suivre l'entrée CLOCK (3). Cet algorithme suppose qu'une forme d'onde périodique est présente sur l'entrée d'horloge, et n'offre aucune garantie que la phase du signal de Tides correspondra à la phase de l'horloge externe.
  Inversement, si le sélecteur de plage de fréquences (A) est réglé sur la plage de fréquences inférieure ou intermédiaire, Tides se synchronise précisément sur la phase de l'horloge et peut suivre des motifs rythmiques irréguliers (mais répétitifs) ou des horloges avec "shuffle/swing".

À propos de Tides

Flux : une tension monte.
Reflux : une tension redescend à son niveau initial.

Toutes les fonctions exécutées par Tides sont des variations sur ce thème. Rendez le flux et le reflux cycliques et vous avez un LFO ou un VCO. Faites-le une seule fois en réaction à un déclencheur et vous avez une enveloppe d'attaque/déclin ou d'attaque(/maintien)/relâchement.

Installation

Tides nécessite une alimentation -12V/+12V (connecteur 2x5 broches). La bande rouge de la nappe (côté -12V) doit être orientée du même côté que le marquage "Red stripe" (Bande rouge) sur le module et sur votre carte de distribution d'alimentation. Le module consomme 50mA de la ligne +12V, et 20mA de la ligne -12V.

Aide

Pour de l'aide et des discussions, rendez-vous sur mutable-instruments.net/forum

Veuillez vous référer au manuel en ligne pour des informations détaillées concernant la conformité aux directives CEM
