Mutable Instruments Braids - Manuel de l'oscillateur macro

Installation

Le module Braids nécessite une alimentation -12V / +12V (connecteur 2x5 broches). Le connecteur du câble en nappe doit être aligné de sorte que la bande rouge du câble en nappe (-12V) se trouve du même côté de l'embase d'alimentation du module que le marquage "Red stripe" (Bande rouge) sur la carte.

Le module consomme 15mA sur le rail -12V et 100mA sur le rail +12V.

Aide

Pour de l'aide et des discussions, rendez-vous sur mutable-instruments.net/forum

Étalonnage

L'étalonnage de Braids est aussi simple que de jouer une note C2 et une note C4 à partir d'une interface MIDI vers CV précise, d'un séquenceur ou d'une autre source CV.

Plus d'informations sur cette étape optionnelle sont fournies dans le manuel en ligne.

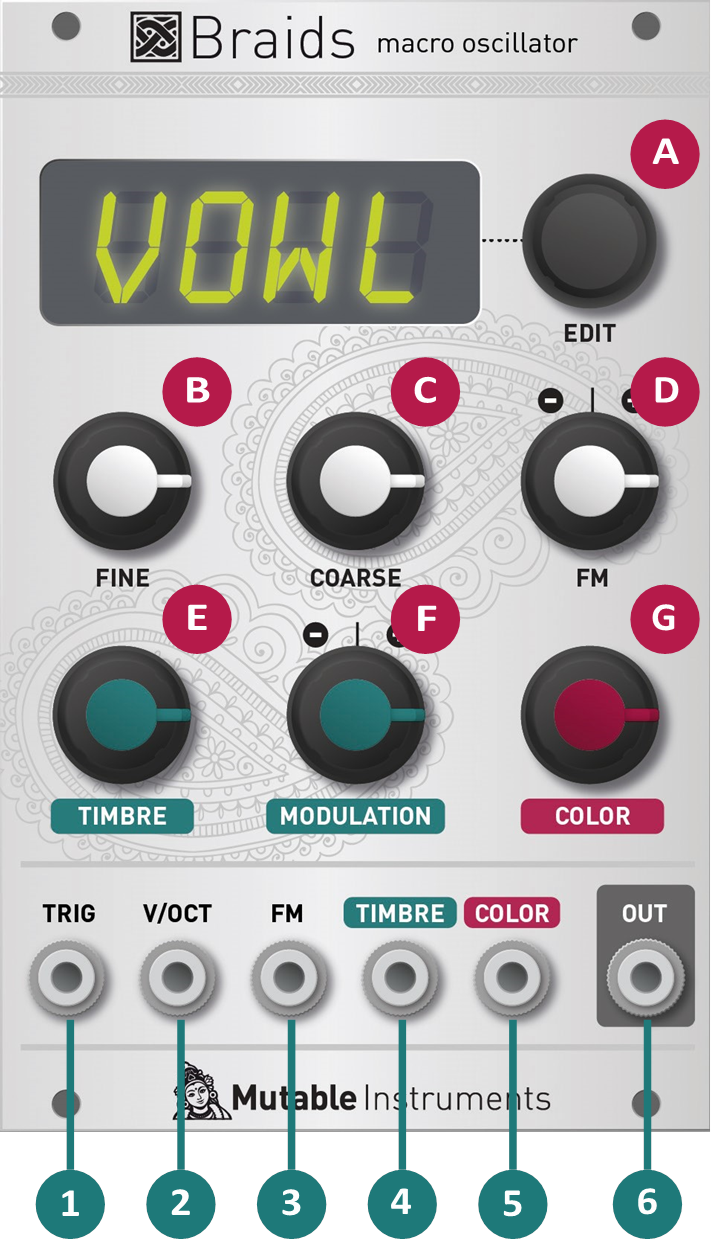

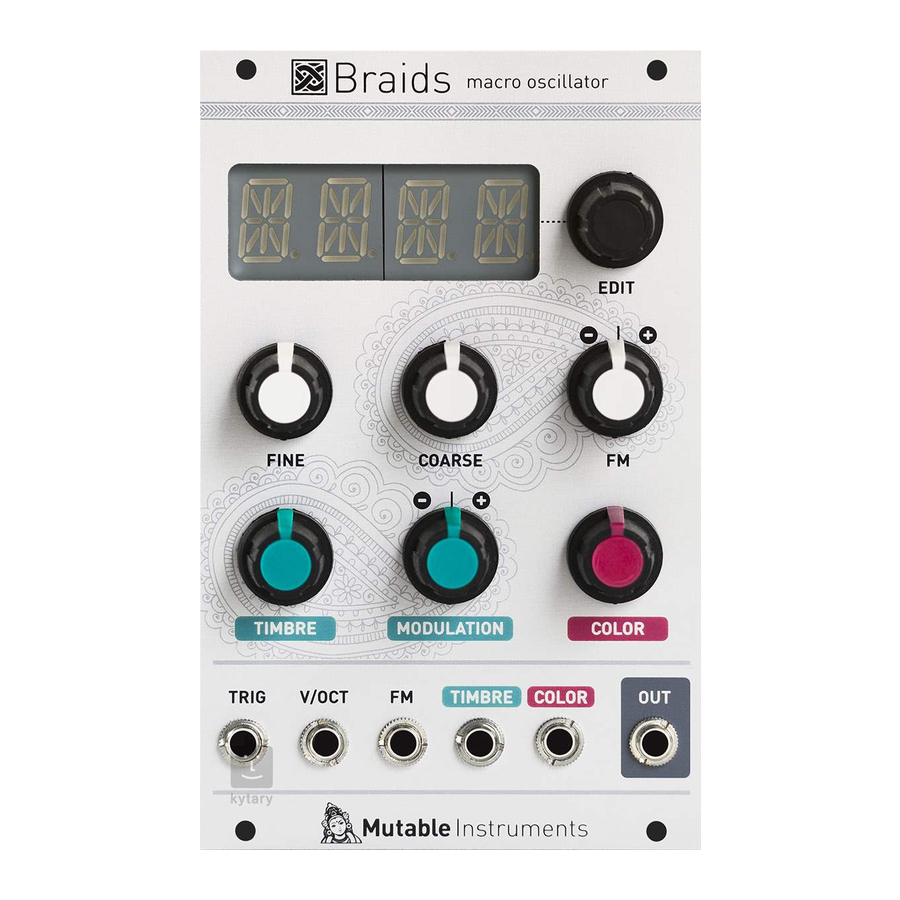

Panneau avant

Contrôles

1. Écran et encodeur. Lorsque le module est sous tension, l'encodeur sélectionne le modèle de synthèse actif.
2. Contrôle de fréquence fin.
3. Contrôle de fréquence grossier.
4. Atténuateur/inverseur FM. Ajuste la quantité et la polarité de la modulation de fréquence provenant de l'entrée FM.
5. Contrôle de timbre. Dimension principale du contrôle de la forme d'onde.
6. Atténuateur/inverseur de modulation de timbre. Dimension principale du contrôle de la forme d'onde.
7. Couleur. Dimension secondaire du contrôle de la forme d'onde. Selon le modèle d'oscillateur actif, TIMBRE et COLOR modifieront le son de différentes manières. Veuillez-vous référer au tableau de l'autre côté.

Entrées et sorties

1. Entrée de déclenchement (Trigger). Réinitialise la phase de l'oscillateur ou génère un signal d'excitation. Les modèles physiques ou percussifs comme PLUK ou KICK ont besoin de ce signal de déclenchement pour commencer à jouer une note ! L'entrée de déclenchement peut également être utilisée pour déclencher une enveloppe AD interne.
2. V/Oct. Entrée principale de contrôle de la fréquence, avec échelle V/Oct.
3. Entrée CV de fréquence.
4. Entrée CV de timbre.
5. Entrée CV de couleur.
6. Sortie audio. Le modèle de synthèse ou la position de TIMBRE et COLOR peut avoir un impact sur le niveau de sortie.

Réglages

Cliquez sur l'encodeur pour afficher une liste de réglages. Faites défiler les réglages et cliquez pour en modifier un. Une fois la valeur modifiée, cliquez pour confirmer et revenir au menu. La sélection de la première option (WAVE) enregistre tous les réglages actuels en mémoire et vous ramène à l'état initial du module (sélection du modèle d'oscillateur).

Voici un aperçu des réglages les plus importants :

réaffecte l'entrée FM : lorsque , l'entrée FM CV peut être utilisée pour contrôler le modèle de synthèse actif.

et contrôlent la profondeur de bits et la fréquence d'échantillonnage de la sortie audio, pour un grain et un croustillant numériques accrus !

, lorsqu'il est réglé sur , génère automatiquement un déclenchement sur l'entrée TRIG lorsqu'un changement de note brusque est détecté sur l'entrée V/OCT.

et sont les temps d'attaque et de relâchement d'un générateur d'enveloppe AD interne.

, , et contrôlent la quantité de modulation de fréquence, de timbre, de couleur et d'amplitude provenant de l'enveloppe AD interne. Lorsque l'un de ces réglages n'est pas nul, l'entrée TRIG déclenche en fait l'enveloppe AD au lieu de réinitialiser la phase de l'oscillateur.

quantifie l'entrée V/Oct sur l'une des 50 gammes prédéfinies, dont la note fondamentale est sélectionnée par .

, , émulent diverses bizarreries de style analogique.

Modèles de synthèse

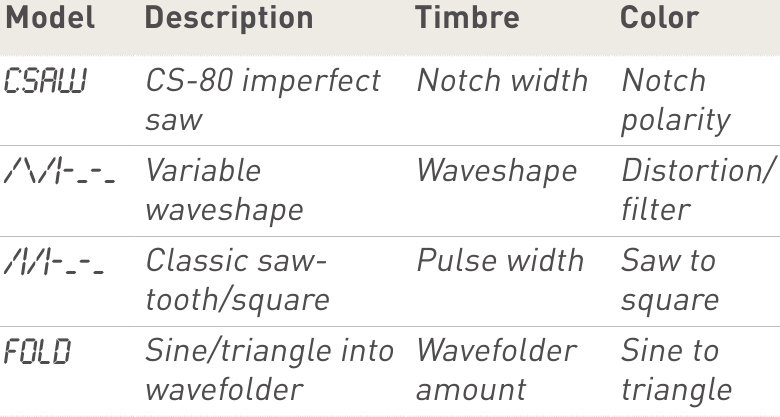

Formes d'onde analogiques classiques

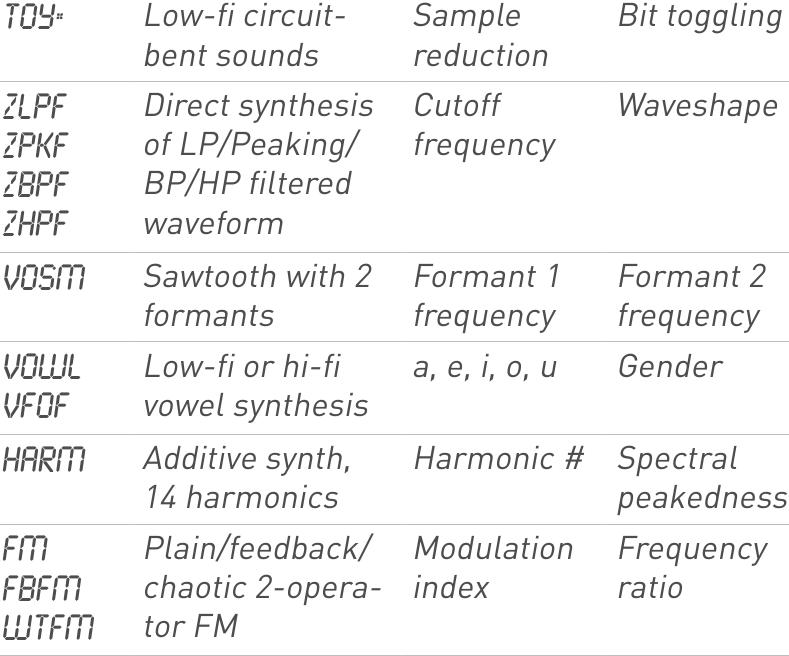

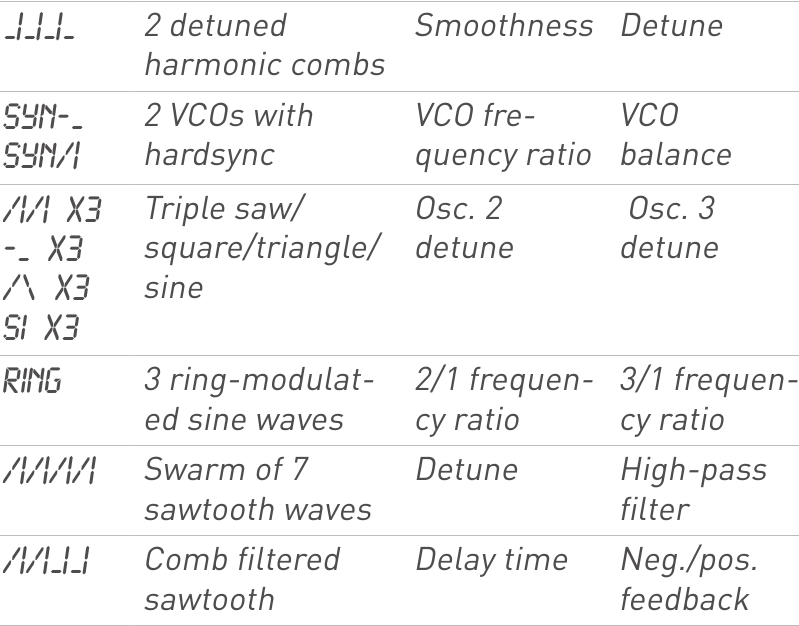

Synthèse numérique

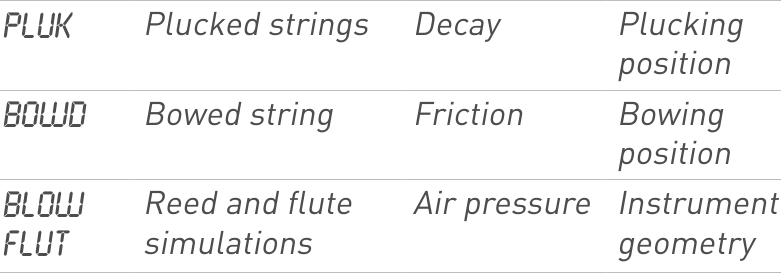

Simulations physiques

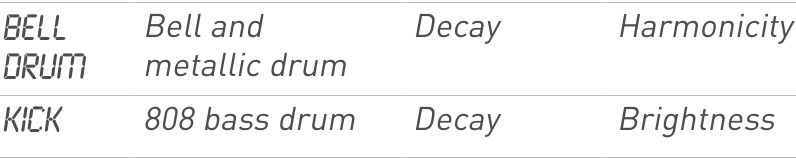

Percussions

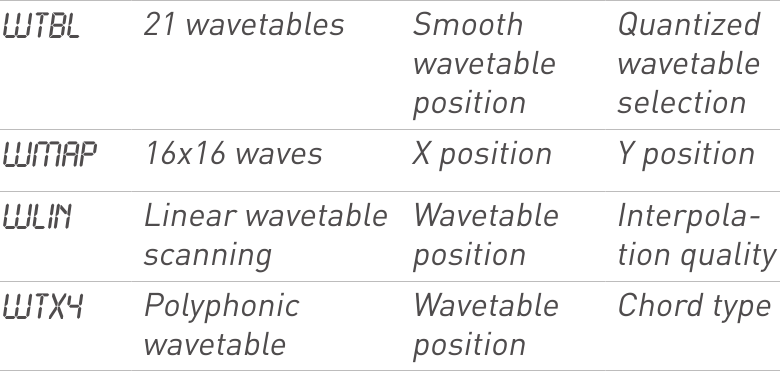

Tables d'ondes

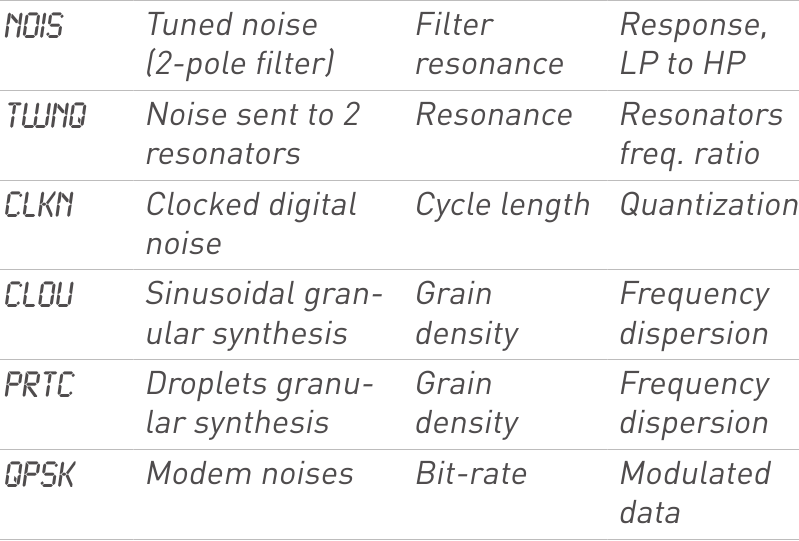

Bruit
