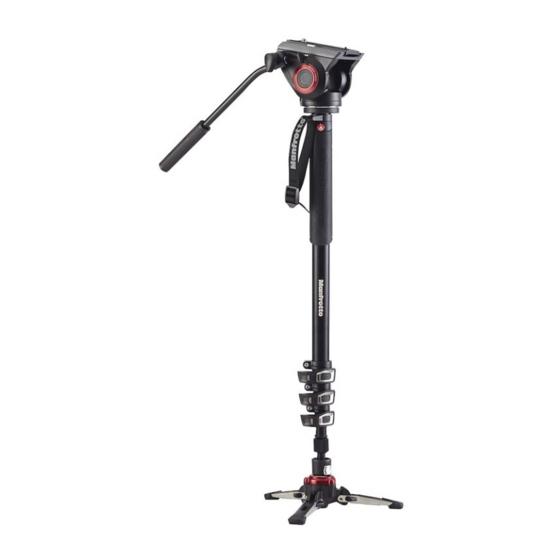

Manfrotto MVMFXPRO2W - Manuel du Monopode

INTRODUCTION

Conçu pour les caméras vidéo pesant jusqu'à 4 kg / 8,8 lbs.

CARACTÉRISTIQUES PRINCIPALES

• Base panoramique fluide avec pieds pliants
• Verrous d'extension de jambe à levier et action rapide
• Tête vidéo dédiée pour monopode

INSTALLATION (Fig. 1)

Pour régler la hauteur du monopode, tournez le levier "A" sur le collier de verrouillage "AB". Lorsque la hauteur souhaitée est atteinte, bloquez le levier "A".

RETRAIT DE LA PLAQUE DE DÉGAGEMENT RAPIDE DE LA TÊTE (Fig. 2)

Pour retirer la plaque "G", appuyez sur le levier du mécanisme de sécurité secondaire "I" et tournez complètement le levier "H" vers la droite jusqu'à ce qu'il atteigne sa position d'arrêt.

FIXATION DE LA PLAQUE DE DÉGAGEMENT RAPIDE À VOTRE CAMÉRA (Fig. 3)

Fixez la plaque "G" à votre caméra en vissant le pas de vis mâle ¼" "M" dans le pas de vis femelle situé sous votre caméra, en utilisant l'anneau "Q" pour le serrer SANS FORCER.

Avant que la plaque ne soit complètement serrée en position, alignez l'objectif de votre caméra avec la flèche marquée "LENS" sur la face inférieure de la plaque "G".

Veuillez vous assurer que la plaque est solidement fixée à la caméra avant utilisation.

MONTAGE DE LA CAMÉRA SUR LA TÊTE (Fig. 4-5)

Appuyez sur l'anneau "Q" vers le bas afin qu'il repose à plat contre la plaque "G".

Insérez la plaque "G", bord avant en premier, dans la partie supérieure de la tête (fig. 4), puis poussez le bord arrière de la plaque vers le bas dans la tête jusqu'à ce que le levier de verrouillage "H" s'enclenche.

Assurez-vous que la plaque "G" est entièrement verrouillée en poussant le levier "H" vers la gauche (fig. 5). Vérifiez que la caméra est solidement fixée à la tête.

RETRAIT DE LA CAMÉRA DE LA TÊTE (Fig. 6)

Chaque fois que la caméra doit être retirée de la tête, maintenez la caméra fermement d'une main ; de l'autre, appuyez sur le levier du mécanisme de sécurité secondaire "I" et tournez complètement le levier "H" vers la droite jusqu'à ce qu'il atteigne sa position d'arrêt.

UTILISATION DE LA TÊTE (Fig. 7,1)

La tête dispose de deux réglages fluides pour s'adapter à différentes combinaisons de caméras et d'objectifs. Utilisez la molette "X" pour sélectionner le réglage fluide le mieux adapté à votre équipement :

• pour une caméra avec un objectif court, tournez la molette en position "X1"
• pour une caméra avec un objectif long, tournez la molette en position "X2"

La tête offre une rotation d'inclinaison verticale de +90°/-60°. Le mouvement et le réglage de la tête s'effectuent à l'aide de la poignée panoramique "P" (fig. 1).

• Pour libérer ou bloquer le mouvement panoramique, utilisez le bouton "V".
• Pour libérer ou bloquer le mouvement d'inclinaison, utilisez le bouton "U".

Le bouton "N" est un bouton à cliquet, ce qui signifie que le levier saillant peut être repositionné selon les besoins, sans affecter le verrouillage lui-même : tirez simplement le levier vers l'extérieur, faites-le pivoter comme vous le souhaitez, puis relâchez le levier et il se positionnera automatiquement dans la position ajustée.

La tête est fournie avec un niveau à bulle "J" pour la mise à niveau (fig. 1).

BASE PLIANTE (Fig. 8,9)

Comment ouvrir : ouvrez les 3 pieds "V" en les écartant comme indiqué sur la figure 8. Comment plier : tirez la goupille "T" comme indiqué sur la figure 9 et pliez simultanément chaque pied "V".

COMMENT DÉPLOYER LES PIEDS DU MONOPODE (Fig. 10)

Veuillez suivre les instructions fournies à la figure 10 lors du déploiement du monopode : évitez de laisser ses sections tomber pour se déployer.

UTILISER LE MOUVEMENT PANORAMIQUE (Fig. 11)

La base fluide assure des mouvements panoramiques du monopode fluides et sans vibrations (voir fig. 11B).

Poussez le collier "C" vers le bas : cela exclut l'inclinaison latérale et permet un mouvement panoramique fluide (fig. 11A).

MOUVEMENT D'INCLINAISON (Fig. 12)

Appuyez pour libérer le loquet de sécurité "E" et poussez le collier "C" vers le bas (fig. 12A). La base fluide permet d'incliner le monopode vers l'extérieur de l'axe vertical (fig. 12B). Nous vous recommandons de ne pas laisser le monopode sans support, mais de toujours le sécuriser avec votre main.

COMMENT CONVERTIR LE MONOPODE VIDÉO EN MONOPODE PHOTO (Fig. 13)

Le monopode est livré avec un capuchon supplémentaire pour le convertir de monopode vidéo en monopode photo.

Pour remplacer la base par le capuchon, veuillez procéder comme suit : - Poussez le collier "C" vers le bas

• Dévissez le collier "D"
• Dégagez le monopode de la base
• Montez le capuchon "X"

RÉGLAGE DE LA TENSION DE VERROUILLAGE DES PIEDS (Fig. 14)

Si les extensions télescopiques des pieds glissent même après avoir serré le levier de verrouillage "A", la tension de verrouillage devra être ajustée.

Pour ce faire :

• desserrez le levier de verrouillage "A"
• tournez la vis "P" dans le sens des aiguilles d'une montre à l'aide de la clé spéciale "N" fournie sur l'un des pieds du monopode.

Normalement, un tiers de tour sera suffisant pour obtenir la tension de verrouillage correcte.

Pour remplacer le collier de verrouillage "AB" (fig. 1), veuillez utiliser une clé TORX numéro 25 (non fournie avec le produit).

ENTRETIEN (Fig. 15)

Si la rotule devient trop lâche à l'usage, vous pouvez retrouver le bon frottement :

• Retirez le capuchon "H"
• Serrez la vis "Y" avec la clé Allen (non fournie).
