GE Digital Timer Manuel

Introduction

Si vous n'êtes pas sûr ou si vous avez des doutes concernant cette installation, contactez un électricien qualifié et agréé. Ne pas utiliser avec des ampoules CFL ou fluorescentes. Utiliser avec des ampoules à incandescence, au xénon, halogènes. La terre de sécurité (verte) doit être connectée pour un fonctionnement correct.

Instructions d'installation

1. Coupez l'alimentation principale au niveau du disjoncteur.
2. Retirez l'interrupteur existant.

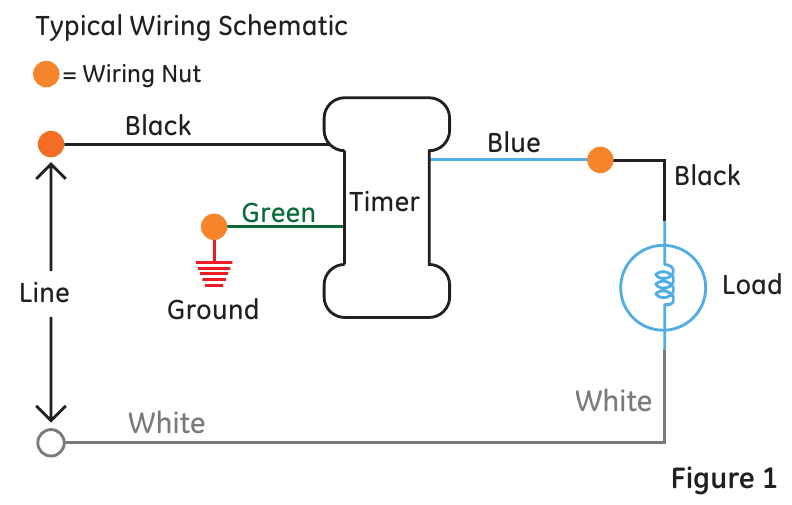

3. Connectez les fils de la minuterie au boîtier mural comme indiqué sur la Figure 1 et Figure 2 à l'aide des capuchons de connexion fournis.


   1. Connectez le fil de phase au fil noir de la minuterie.
   2. Connectez le fil de charge au fil bleu de la minuterie.
   3. Connectez le fil de terre au fil vert de la minuterie.
      Remarque : Assurez-vous que tous les capuchons de connexion sont bien fixés.
4. Rangez les fils dans le boîtier mural en laissant de la place pour la minuterie. À l'aide des vis fournies, montez la minuterie sur le boîtier mural en veillant à ne pas écraser les fils.
5. Remettez l'alimentation principale sous tension au niveau du disjoncteur.

SÉQUENCE DE DÉMARRAGE : Si vous ne voyez pas les chiffres sur l'écran, vous devrez vérifier que l'unité est correctement câblée, qu'elle est alimentée et que l'ampoule du luminaire est en bon état.

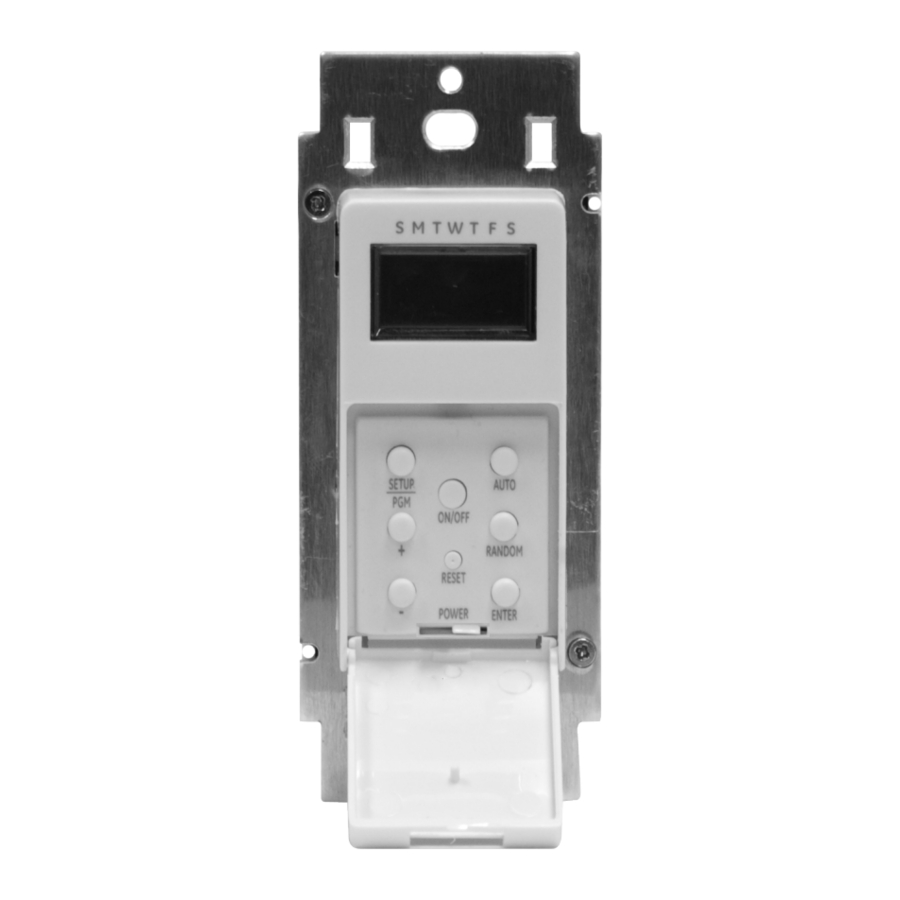

Vérifiez que l'interrupteur coulissant Power (Alimentation) à l'intérieur du bouton est en position ON (Marche). Voir la Figure 3.

Remarque : Si la minuterie n'affiche rien, vérifiez d'abord l'ampoule pour vous assurer qu'elle est bien vissée et qu'elle n'est pas grillée. Une ampoule fonctionnelle doit être installée pour compléter le circuit.

1. Ouvrez la porte en insérant un ongle ou un tournevis dans l'espace prévu en haut de la porte et en tirant vers l'avant. Voir la Figure 4.

2. Positionnez l'interrupteur Power (Alimentation) sur ON (Marche) (vers la droite). L'affichage n'apparaîtra pas tant que l'interrupteur n'est pas en position ON. Voir la Figure 3.
3. Appuyez et maintenez le bouton RESET (Réinitialiser) pendant 3 secondes. Le mot Reset (Réinitialiser) apparaîtra sur l'écran.
   REMARQUE : Lors du réglage de la minuterie, utilisez toujours un outil non métallique et isolé, tel qu'un cure-dent ou un crayon en bois.
4. L'affichage devrait clignoter 12:00 am (12h00 du matin).

Réglage du jour et de l'heure actuels :

1. Appuyez une fois sur Setup/PGM (Configuration/Programme), la date apparaîtra à l'écran.
2. Appuyez sur + ou - pour déplacer la flèche sous le jour actuel de la semaine (D, L, Ma, Me, J, V, S). Appuyez sur enter (entrée) pour confirmer. Voir la Figure 5. L'heure apparaîtra à l'écran.

3. Appuyez sur + ou - pour faire défiler les Heures. Appuyez sur enter (entrée) lorsque l'heure correcte est trouvée, les minutes apparaîtront à l'écran. Appuyez sur + ou - pour faire défiler les minutes. Appuyez sur enter (entrée) lorsque la minute correcte est trouvée pour confirmer le réglage. Assurez-vous que (AM/PM) (matin/après-midi) est correct. Ceci est situé dans la partie inférieure gauche de l'affichage.

Programmation des événements Marche/Arrêt : (jusqu'à 4 programmes ON/OFF (Marche/Arrêt))

1. Appuyez deux fois sur "Setup/PGM" (Configuration/Programme). P1 clignotera à l'écran.
2. Appuyez sur + ou - pour choisir le programme souhaité à modifier, ou commencez par "P1 ON" (P1 Marche). Appuyez sur enter (entrée) pour confirmer quel programme P1, P2, P3 ou P4 vous configurez.
3. Appuyez sur + ou - pour choisir entre "set" (régler) ou "del" (supprimer) le programme. Appuyez sur enter (entrée) pour confirmer.
4. Appuyez sur + ou - pour choisir les jours souhaités pour l'activation de la minuterie. Les options sont :

• D, L, Ma, Me, J, V, S (Tous les jours)
• D, S (Week-end)
• L, Ma, Me, J, V (Jours de semaine)
• Du L au S : (Jours individuels)
• Ma, J
• L, Me, V
  Appuyez sur enter (entrée) pour confirmer le réglage des jours de la semaine.

5. Appuyez sur + ou - pour choisir l'heure souhaitée. Appuyez sur enter (entrée) pour confirmer.
6. Appuyez sur + ou - pour choisir la minute souhaitée. Appuyez sur enter (entrée) pour confirmer.
7. Après avoir terminé les étapes 1 à 6, l'heure ON (Marche) et les jours sélectionnés sont terminés. Répétez les étapes 4 à 6 pour régler l'heure OFF (Arrêt) du programme.
8. Une fois que ON (Marche) et OFF (Arrêt) sont choisis pour un programme, la minuterie vous demandera de "save" (enregistrer)

• appuyez sur enter (entrée) pour enregistrer le programme, puis continuez à configurer d'autres programmes. Une fois la programmation terminée, appuyez sur Setup (Configuration).

Remarque : L'affichage montrera "AUTO" (Automatique) pour vous avertir qu'un programme est en cours d'exécution. *Une fois la programmation terminée, fermez la porte. Vous ne pouvez pas quitter pendant un cycle de programme.

Utilisation de la fonction aléatoire : La fonction aléatoire allumera et éteindra les lumières en utilisant les heures programmées + ou - 30 minutes. Ceci donne à votre maison une apparence plus habitée.

1. Appuyez sur le bouton random (aléatoire) pour activer la fonction aléatoire. L'écran passera de "AUTO" (Automatique) à random (aléatoire). L'écran affichera "RDM" (Aléatoire)
2. Appuyez sur le bouton auto (automatique) pour désactiver le mode aléatoire. L'écran affichera "AUTO" (Automatique)

Caractéristiques nominales :
120VAC 60Hz
Incandescent (Tungstène) : 5A/600W
Résistif : 15A/600W
Température maximale : 40°C

Commande manuelle :
La commande manuelle n'affectera pas la programmation. Appuyer sur la porte annulera le réglage de la minuterie et allumera/éteindra manuellement l'interrupteur ON (Marche) et OFF (Arrêt).

Sauvegarde de la mémoire :
Cette minuterie est équipée d'une sauvegarde de la mémoire qui protège les réglages pendant jusqu'à 60 minutes. Vous n'avez jamais à remplacer les piles. La sauvegarde interne nécessite environ 12 heures pour se charger complètement.

Interrupteur coulissant ON (Marche) - OFF (Arrêt) :
Met l'alimentation de la minuterie sur ON (Marche) ou OFF (Arrêt). En position "OFF" (Arrêt), la minuterie ne fonctionnera ni manuellement ni automatiquement.
ON (Marche) = Alimentation de la minuterie et du luminaire. OFF (Arrêt) = Pas d'alimentation de la minuterie ou du luminaire. Pour un fonctionnement normal, laissez en position on (marche).
