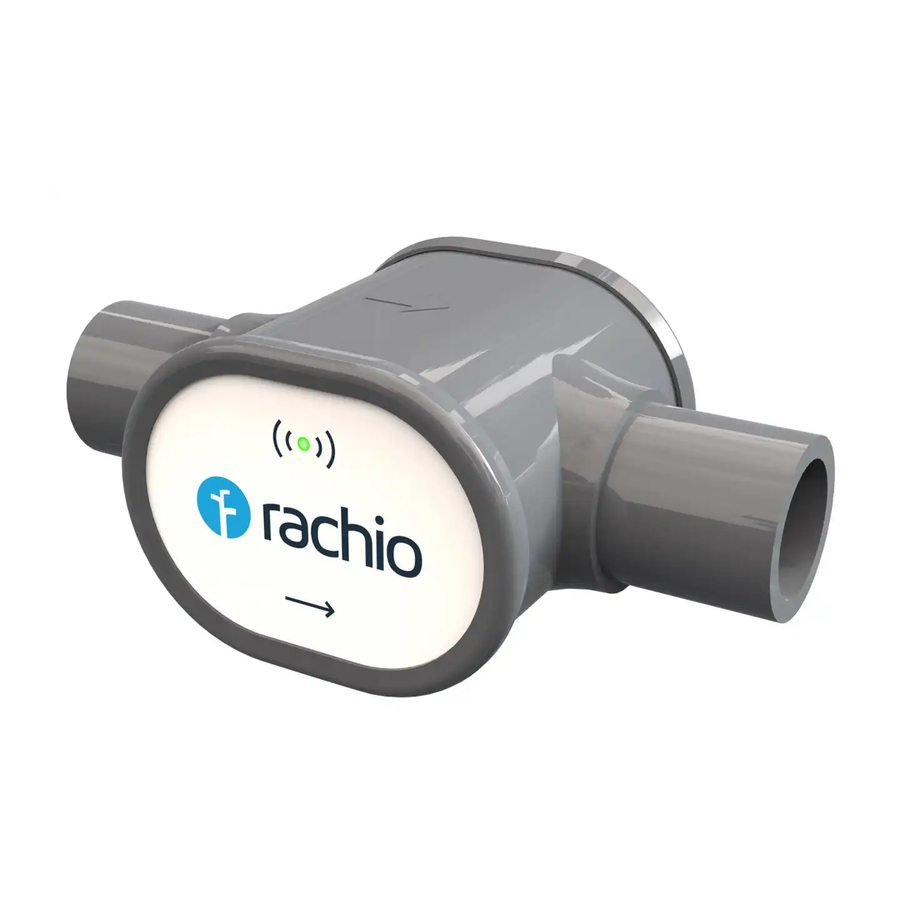

Rachio Wireless Flow Meter - Guide de démarrage rapide

Contenu de la boîte

Ce dont vous aurez besoin

Les instructions d'installation sont destinées uniquement à être utilisées avec les raccords recommandés. Visitez rachio.com/flow pour une liste des outils nécessaires, des vidéos utiles, des FAQ et plus encore.

• Raccords recommandés
• Coupe-tube manuel recommandé
• Papier de verre ou outil d'ébavurage
• Marqueur permanent à pointe fine
• Règle
• Tournevis cruciforme
• Smartphone ou tablette

Avant de commencer

Avant de couper un tuyau, assurez-vous que votre système répond aux exigences d'installation :

• Le site d'installation doit se trouver à moins de 300 pieds d'un contrôleur d'irrigation intelligent Rachio 3 installé.
• Le dispositif anti-refoulement et la zone d'installation doivent être hors sol (recommandé).
  L'installation souterraine nécessite des étapes supplémentaires non incluses dans ce manuel. Pour plus d'informations, visitez rachio.com/flow-underground.
• Le Flow Meter n'est pas conçu pour l'eau potable et doit être installé après le dispositif anti-refoulement.
• Le système doit avoir un tuyau de ¾ pouce ou 1 pouce en cuivre, PVC, PEX ou polyéthylène SDR9.
  Pour les tuyaux en PVC de 1 pouce, les tuyaux en cuivre ou polyéthylène de 1 pouce et les tuyaux en PVC de ¾ pouce, vous aurez besoin de 14 pouces de tuyau droit entre le dispositif anti-refoulement et le regard de vanne.
  Pour les tuyaux en cuivre ou polyéthylène de ¾ pouce, vous aurez besoin de 16 pouces de tuyau droit entre le dispositif anti-refoulement et le regard de vanne.
• Si vous avez plus d'un contrôleur Rachio 3 ou plus d'un dispositif anti-refoulement, visitez rachio.com/flow-advanced.

L'utilisation de méthodes d'installation autres que celles recommandées dans ce manuel pourrait endommager le Wireless Flow Meter ou annuler la garantie.

Insérer vos doigts dans le Flow Meter ou les raccords peut endommager l'équipement ou causer des blessures corporelles.

Une fois attachés, les raccords ne peuvent pas être retirés du Flow Meter, mais peuvent être retirés du tuyau à l'aide d'outils de démontage de raccords.

L'utilisation de colle de quelque nature que ce soit pourrait endommager le Rachio Flow Meter.

Besoin d'aide ?

Consultez notre Centre d'aide.
support.rachio.com

Appelez-nous.
1 (855) 300 3569

Si vous ne parvenez pas à effectuer l'une des étapes d'installation, nous vous recommandons une installation professionnelle.
Pour trouver un Rachio Pro, rendez-vous sur rachio.com/flow-install

ÉTAPE 1 : Appairer le Flow Meter.

1. Apportez le Wireless Flow Meter au dispositif anti-refoulement où il sera installé.
2. N'insérez pas les piles dans le Flow Meter avant d'y être invité.
3. Ouvrez l'application Rachio. Dans l'onglet "More" (Plus), sélectionnez "Accessories" (Accessoires), puis ajoutez le Rachio Wireless Flow Meter. Vous serez guidé(e) à travers le processus d'appairage, puis invité(e) à poursuivre l'installation.

ÉTAPE 2 : Coupez l'eau.

1. Coupez l'eau du système d'irrigation au niveau du dispositif anti-refoulement ou de la vanne d'arrêt principale.
2. Vidangez le système en faisant fonctionner n'importe quelle zone pendant une minute à l'aide de la fonction "Quick Run" (Lancement rapide) dans l'application Rachio.

ÉTAPE 3 : Connectez les raccords

Poussez fermement le Flow Meter et les raccords ensemble en effectuant une action de torsion jusqu'à ce que les raccords soient affleurants ou presque affleurants avec le Flow Meter.

ÉTAPE 4 : Prenez vos mesures

Utilisez le tableau de la page suivante pour trouver la taille et le matériau de votre système. Référez-vous aux instructions de coupe de tuyaux correspondantes dans les pages suivantes pour marquer les tuyaux en préparation de la coupe.

La précision est importante ici !
Mesurez deux fois, coupez une fois.

Si vous n'utilisez pas les raccords recommandés par Rachio, veuillez utiliser les spécifications de vos raccords pour terminer l'installation.

Pour tuyau en cuivre ou polyéthylène

Instructions pour la coupe de tuyaux en cuivre ou polyéthylène de 3/4 pouce

1. Identifiez 16 pouces de tuyau droit entre le dispositif anti-refoulement et le regard de vanne.
2. Marquez 6 pouces après le dispositif anti-refoulement ; ce sera la coupe supérieure (ligne rouge).
3. Marquez 8½ pouces après la première marque ; ce sera la coupe inférieure (ligne rouge).
4. Mettez un petit X à côté des deux premières marques.
5. Marquez 1⅛ pouces au-dessus de la marque supérieure pour indiquer la profondeur d'insertion (ligne blanche).
6. Marquez 1⅛ pouces en dessous de la marque inférieure pour indiquer la profondeur d'insertion (ligne blanche).

Le raccord inférieur peut être enterré jusqu'à 2 pouces si nécessaire.

Instructions pour la coupe de tuyaux en cuivre ou polyéthylène de 1 pouce

1. Identifiez 14 pouces de tuyau droit entre le dispositif anti-refoulement et le regard de vanne.
2. Marquez 6 pouces après le dispositif anti-refoulement ; ce sera la coupe supérieure (ligne rouge).
3. Marquez 6¼ pouces après la première marque ; ce sera la coupe inférieure (ligne rouge).
4. Mettez un petit X à côté des deux premières marques.
5. Marquez 1 ⅛ pouces au-dessus de la marque supérieure pour indiquer la profondeur d'insertion (ligne blanche).
6. Marquez 1 ⅛ pouces en dessous de la marque inférieure pour indiquer la profondeur d'insertion (ligne blanche).

Le raccord inférieur peut être enterré jusqu'à 1 pouce si nécessaire.

Pour tuyau en PVC ou PEX

Instructions pour la coupe de tuyaux en PVC ou PEX de ¾ pouce et 1 pouce

1. Identifiez 14 pouces de tuyau droit entre le dispositif anti-refoulement et le regard de vanne.
2. Marquez 6 pouces après le dispositif anti-refoulement ; ce sera la coupe supérieure (ligne rouge).
3. Marquez 6½ pouces après la première marque ; ce sera la coupe inférieure (ligne rouge).
4. Mettez un petit X à côté des deux premières marques.
5. Marquez 1 pouce au-dessus de la marque supérieure pour indiquer la profondeur d'insertion (ligne blanche).
6. Marquez 1 pouce en dessous de la marque inférieure pour

Le raccord inférieur peut être enterré jusqu'à 1 pouce si nécessaire.

ÉTAPE 5 : Coupez et nettoyez le tuyau.

1. Effectuez une coupe nette et droite sur les deux marques les plus intérieures (indiquées par des X).
   D'abord, coupez la marque supérieure la plus intérieure.
   Ensuite, coupez la marque inférieure la plus intérieure.
   Ne coupez pas le tuyau sur les marques d'insertion extérieures.
2. Utilisez l'outil d'ébavurage ou du papier de verre pour éliminer les bords rugueux et les débris à l'intérieur et à l'extérieur du tuyau.

ÉTAPE 6 : Installez le Flow Meter

1. Installez de manière à ce que les flèches sur le côté et la face du Flow Meter soient orientées dans le sens du débit d'eau.
   (L'eau s'écoule vers le regard de vanne.)
2. Poussez fermement le Flow Meter, les raccords et le tuyau ensemble tout en tordant les raccords jusqu'aux marques d'insertion (lignes blanches).
3. Tous les raccords recommandés par Rachio pivotent à 360˚, permettant un ajustement directionnel facile du Flow Meter après l'installation.

ÉTAPE 7 : Rétablissez l'eau

1. Rétablissez l'eau.
2. rachio.com/flow-leakVérifiez le site d'installation pour les fuites. S'il y a une fuite, coupez l'eau et assurez-vous que les raccords sont bien poussés jusqu'au corps du Flow Meter et aux marques d'insertion. Si la fuite ne peut être réparée, visitez rachio.com/flow-leak.

Félicitations, vous avez réussi !

Votre Flow Meter signale maintenant la consommation d'eau réelle.

Pour activer la détection de fuites en temps réel, calibrez le Rachio Wireless Flow Meter. Dans l'onglet "More" (Plus) de l'application, sélectionnez "Accessories" (Accessoires), puis sélectionnez le Rachio Wireless Flow Meter. Suivez les instructions de l'application pour calibrer.

Consultez votre e-mail pour des conseils sur la surveillance du débit d'eau et la détection de fuites avec votre Rachio Wireless Flow Meter.
