Eachine E013 - Manuel du micro-quadricoptère Eachine E013 FPV RC

Conseils : Veuillez charger avant utilisation !

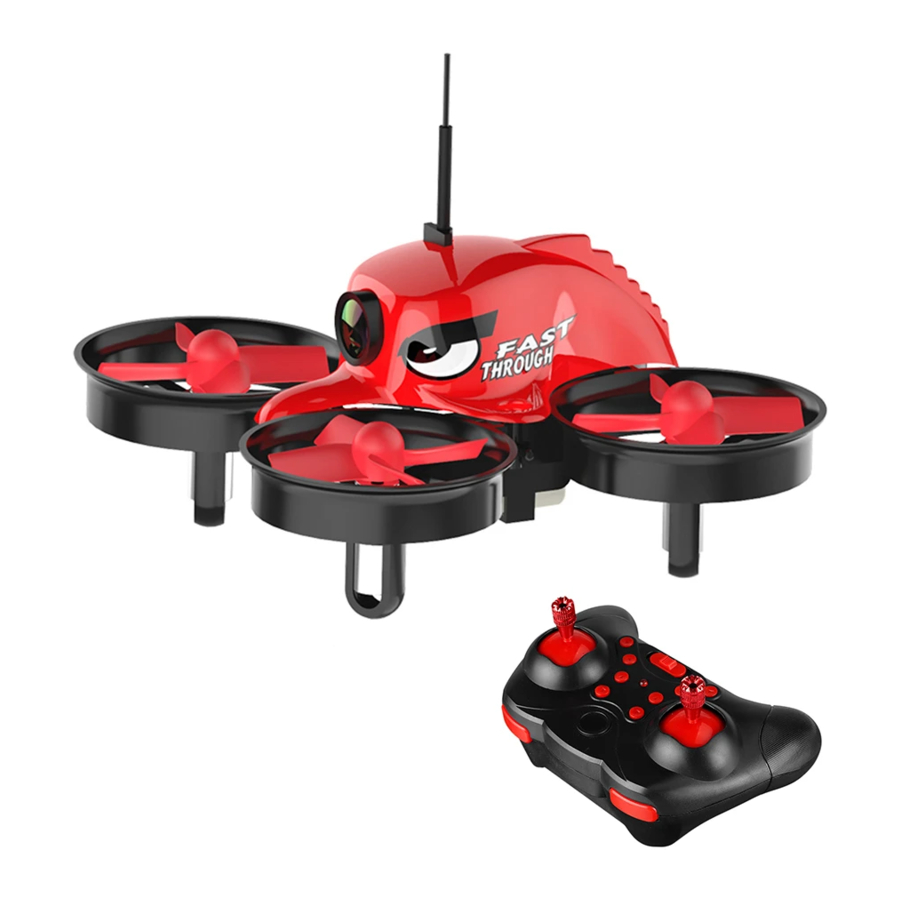

Connaître votre aéronef

La structure principale en matériau ABS, le nouveau design industriel et modulaire, améliore le développement du produit, facilite l'installation et la maintenance, et les mises à niveau.

Équipé d'un système de transmission FPV 5.8G en temps réel, il vous offre des effets visuels différents.

1. Coque de l'aéronef
2. Trou de vis du couvercle
3. Système FPV
4. Plaque EVA (caméra fixe)
5. Châssis
6. Trou de vis du capuchon du châssis
7. Hélice à rotation avant
8. Hélice à inversion
9. Protection d'hélice
10. Compartiment de batterie du corps
11. Batterie

L'architecture de l'aéronef

Paramètres

Paramètres de l'aéronef

Longueur de l'aile principale : 66mm

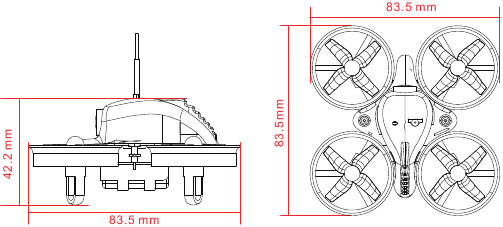

Taille : 83.5*83.5*42.2mm

Poids : 20g (sans batterie)

Moteur : moteur à balais 6015 1S

Batterie Lipo : 3.7V 200mAh 35C

Durée de vol : 5min

Antenne de réception omnidirectionnelle

Température de fonctionnement : -10℃ à +40℃

Table des fréquences

Unité : MHz

Méthode de réglage de la fréquence

Système FPV : 5.8G 40CH

Voir Tableau 3 sur la table des fréquences

Fonctions des touches :

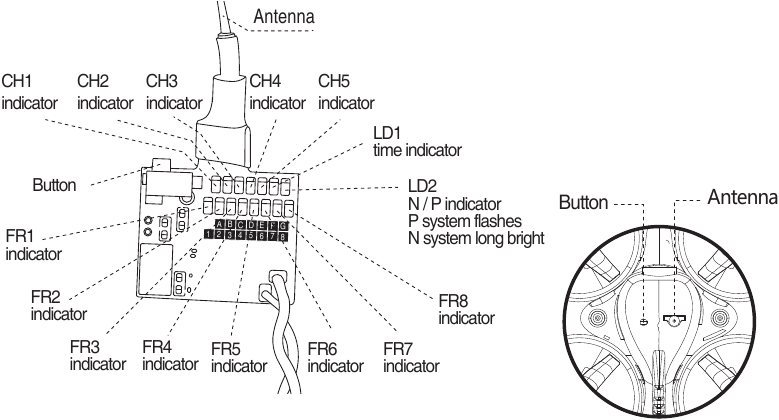

1. Appuyez brièvement sur le bouton pour régler la fonction de fréquence, et basculez cycliquement entre les fréquences FR1-FR8.
2. Appuyez longuement sur le bouton pendant 2 secondes (LD1 clignote lors du relâchement du bouton) pour la fonction de réglage du groupe de fréquences, et basculez cycliquement entre les groupes de fréquences CH1-CH5.
3. Appuyez longuement sur le bouton pendant 5 secondes (LD1 passe de clignotant à éteint lors du relâchement de la touche) pour régler la fonction standard, le système P fait clignoter LD2, le système N fait briller LD2 de manière constante.

Télécommande

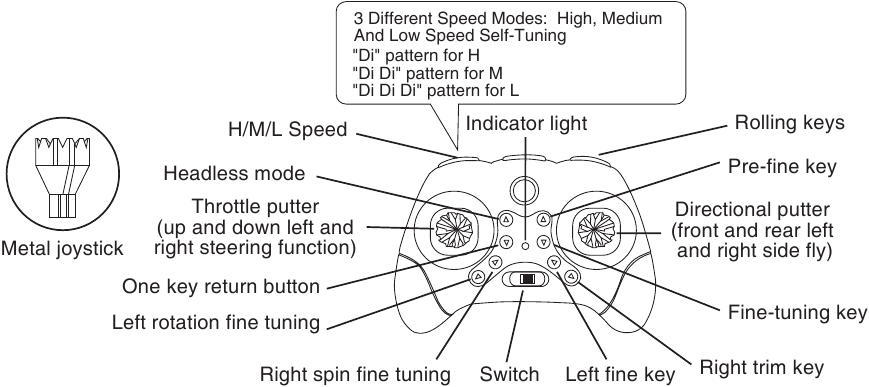

Introduction aux fonctions de la télécommande

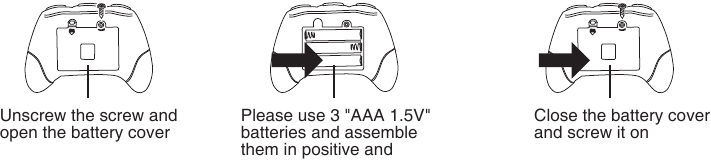

Installation de la batterie de la télécommande

Chargement de la batterie Lipo de l'aéronef

Conseils : Veuillez charger avant utilisation !

Branchez la prise USB sur le port USB de l'ordinateur (ou sur le chargeur du port USB avec une sortie DC5V). À ce moment, le port de charge USB a un voyant rouge et la batterie est connectée au câble de charge USB. Lorsque le voyant rouge s'éteint, cela indique que la charge est terminée. Temps de charge : 30 à 40 minutes. Pour assurer la sécurité, veillez à effectuer cette opération à vue.

Consignes d'utilisation

Procédure de démarrage

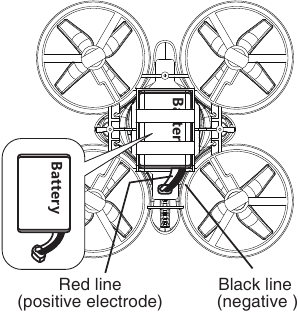

1. Insérez la batterie dans le compartiment de batterie du fuselage, puis connectez le port de la batterie au port d'alimentation du fuselage et placez l'appareil à plat. Le feu arrière de l'aéronef clignotera. Allumez l'interrupteur d'alimentation de la télécommande. La télécommande émettra un son "tick" (tic), puis un "beep" (bip). L'indicateur de la télécommande s'allumera et l'aéronef aura sa lumière LED allumée en permanence, indiquant la fin du couplage.
2. Après la complétion du couplage de l'aéronef, poussez le manche gauche (manette des gaz) pour démarrer l'aéronef.


Calibrage du gyroscope

Après la complétion du couplage, placez l'aéronef en position horizontale.
Poussez les deux manches simultanément vers le coin inférieur droit à 45° pour le calibrage du gyroscope. Les lumières LED clignotent rapidement, le calibrage est terminé.

Conseils : Avant le décollage de l'aéronef, assurez-vous de placer l'appareil sur un plan horizontal pour le calibrage, afin de garantir un vol fluide après le décollage. Si l'aéronef dévie après un impact ou une collision, vous pouvez également utiliser cette méthode pour calibrer le gyroscope.

Opération et contrôle

Mode de fonctionnement

Étant sensible, pour les débutants, il est recommandé de ralentir l'opération du manche. Comme pour le fonctionnement de l'aéronef pendant un léger déclin, il faut également pousser lentement le manche gauche pour monter à une certaine hauteur. Éviter une poussée significative de l'accélérateur.

Lorsque le joystick gauche (accélérateur) est poussé vers le haut ou vers le bas, l'aéronef monte ou descend en conséquence.

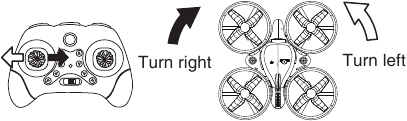

Lorsque le joystick gauche (accélérateur) est poussé vers la gauche ou vers la droite, l'aéronef tourne à gauche ou à droite en conséquence.

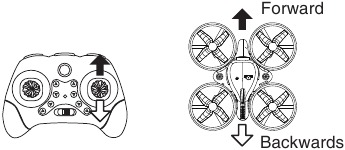

Lorsque le levier de commande droit (direction) est poussé vers le haut ou vers le bas, l'aéronef avance ou recule en conséquence.

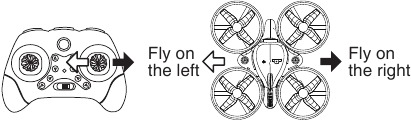

Lorsque le levier droit (direction) est poussé vers la gauche ou vers la droite, l'aéronef vole sur le côté gauche ou sur le côté droit.

Mode d'opération

Réglage fin des mouvements de l'aéronef

Soulevez lentement la manette des gaz. Lorsque l'aéronef quitte le sol, si l'aéronef a tendance à aller dans différentes directions, vous pouvez utiliser l'action de correction par réglage fin.

1. Ajuster le réglage fin avant et arrière
   Lorsque l'aéronef quitte le sol, l'aéronef est déplacé vers l'avant / l'arrière, vers l'avant, et le réglage fin est ajusté vers le bas.
   Lorsque vous reculez, ajustez finement vers le haut.

2. Ajuster le réglage fin du vol latéral de l'aéronef
   Lorsque l'aéronef quitte le sol, il vole vers le côté gauche / droit.
   Pour voler vers la droite, ajustez finement vers la gauche.
   Pour voler vers la gauche, ajustez finement vers la droite.


Tonneau 360°

L'aéronef peut effectuer un tonneau à 360° grâce à la manipulation suivante du joystick.

1. Roulade gauche 360°
   Appuyez brièvement sur la touche de roulade, puis poussez le levier droit vers la gauche, l'aéronef correspondant effectuera une roulade à gauche de 360°.

2. Roulade droite 360°
   Appuyez brièvement sur la touche de roulade, puis poussez le levier droit vers la droite, l'aéronef correspondant effectuera une roulade à droite de 360°.
3. Roulade avant 360°
   Appuyez brièvement sur la touche de roulade, puis poussez le levier droit vers le haut, l'aéronef correspondant volera vers l'avant.

4. Roulade arrière 360°
   Appuyez brièvement sur la touche de roulade, puis poussez le levier droit vers le bas, l'aéronef correspondant effectuera une roulade arrière à 360°.

Remarque : Maintenez l'aéronef à une hauteur de 2-3 mètres lors du tonneau, afin que l'aéronef soit plus facile à maintenir la hauteur après le tonneau.

Mode sans tête

Activation/Désactivation du mode sans tête

Démarrage et réglage : Après la complétion de la fréquence de l'aéronef, placez l'aéronef sur une surface plane et horizontale, ou maintenez-le en vol stationnaire pour vous assurer que la tête de l'aéronef et la télécommande sont dans la même direction à l'avant. Appuyez sur le bouton du mode sans tête (les voyants LED de l'aéronef clignotent) pour démarrer le mode sans tête.

Quitter le mode sans tête : Appuyez à nouveau sur le bouton du mode sans tête (les voyants LED de l'aéronef s'allument en continu), puis quittez le mode sans tête.

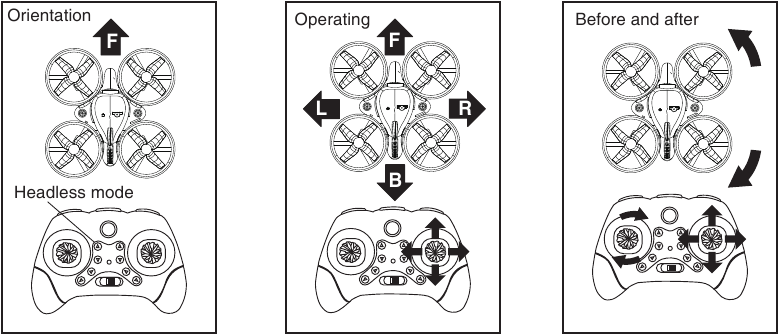

Comme indiqué sur la figure ci-dessus, en mode sans tête (les voyants LED de l'aéronef clignotent), quelle que soit la position de l'aéronef à l'avant, si la télécommande se trouve à l'arrière de l'aéronef, tirez la manette de direction vers le bas pour rappeler l'aéronef, ou poussez la manette de direction vers le haut pour que l'aéronef s'éloigne davantage.

Retour à une touche

Appuyez sur le bouton pour revenir au canal, vous pouvez corriger la trajectoire via le joystick droit pour corriger le canal (pour que le retour à la normale soit effectif, la fréquence doit avoir été définie avant le départ). L'aéronef reviendra automatiquement.

Pendant le processus de retour, appuyez sur la combinaison de touches de fonction de la télécommande ou poussez le joystick droit "vers l'avant" (vers l'avant) pour faire revenir l'aéronef.

Conseils : alarme de batterie faible
Lorsque l'aéronef commence à clignoter, cela indique que la batterie de l'aéronef est sur le point de s'épuiser. L'aéronef
Désactivera automatiquement la fonction "trick" (figures acrobatiques), l'aéronef sera en état de contrôle conventionnel, le temps de maintien étant de 30 secondes.

Environnement de vol

N'utilisez pas ce produit dans les environnements suivants afin d'éviter des blessures accidentelles ou des dommages à l'aéronef.

1. Zones de lignes à haute tension, parcs, zones ferroviaires, autoroutes, etc.
2. Temps d'orage, temps venteux, pluie et neige.

Fin du vol

1. Atterrissage manuel.
2. Éteignez d'abord l'aéronef, puis éteignez la télécommande.
3. Retirez la batterie de l'aéronef.

Méthode d'installation de l'hélice

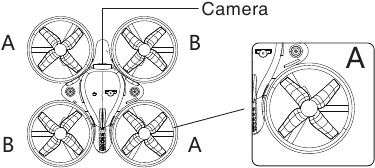

L'hélice de l'aéronef doit être installée conformément aux exigences d'emplacement. Veuillez l'installer en respectant le code correspondant, comme indiqué ci-dessous.

Installer l'hélice : Tenez le petit capuchon de l'hélice, appuyez sur l'axe du moteur pour l'enfoncer, veillez à ne pas déformer l'hélice.

Dépannage

Solution si la télécommande et l'aéronef ne répondent pas :

1. Assurez-vous que l'appairage est réussi. Voir la méthode d'appairage.
2. Vérifiez si la batterie est faible.
3. Assurez-vous que la télécommande est l'originale correspondante.

Solution si le tonneau ne fonctionne pas :

1. Redémarrez la fonction tonneau.
2. Vérifiez si la batterie au lithium est trop faible, rechargez-la.

Solution pour le fuselage de l'aéronef (problèmes de stabilité) :

1. Vérifiez si l'hélice est déformée et remplacez-la par une nouvelle hélice.
2. Éteignez l'aéronef pour le redémarrer.
3. Placez l'aéronef sur une surface horizontale pour recalibrer le gyroscope.

Solution si l'aéronef ne peut pas décoller :

1. Vérifiez que la vis est installée correctement.
2. Vérifiez si le capot de protection de l'aéronef est desserré et entrave la rotation de l'hélice.
3. Vérifiez si l'aéronef est alimenté, si la puissance est faible, les lumières clignotent.

Dépannage FPV

Écran des lunettes FPV : Aucune image :

1. Vérifier si l'alimentation des lunettes et l'alimentation de l'aéronef sont normales, si la puissance de la batterie est suffisante.
2. Vérifier si le canal de réception des lunettes et le canal de l'émetteur sont cohérents.
3. Vérifier si la norme N / P de l'émetteur et des lunettes est cohérente.

Lunettes FPV : La qualité du signal d'image est médiocre ou la distance de transmission sans fil est courte :

1. Vérifier si le même équipement de transmission radio interfère avec la fréquence, le système FPV devrait choisir d'autres fréquences, pour éviter la fréquence d'interférence ou pour éviter l'utilisation du même site.
2. Vérifier si l'antenne des lunettes est installée.
3. Vérifier s'il y a des montagnes, des maisons, des arbres ou d'autres obstacles entre les lunettes et l'aéronef. Veuillez utiliser le système FPV dans un espace ouvert.

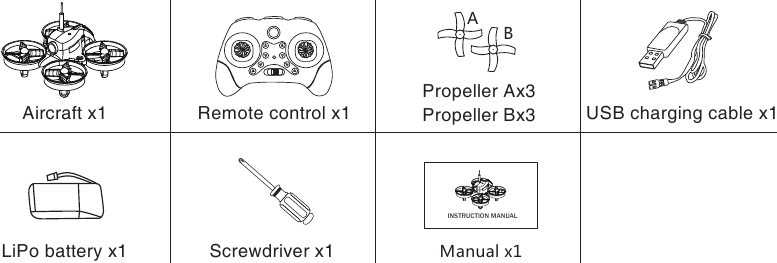

Liste des accessoires
