MULTISPAN UTC-121P - Manuel du Régulateur de Température

SPÉCIFICATIONS TECHNIQUES

SPÉCIFICATION D'ENTRÉE:

AFFICHAGE ET TOUCHES:

DIMENSION:

MÉTHODE DE CONTRÔLE:

SPÉCIFICATION DE SORTIE:

ALIMENTATION ÉLECTRIQUE:

CONDITIONS ENVIRONNEMENTALES:

INSTALLATION MÉCANIQUE

Dimensions hors tout (mm)

Dimensions de la découpe du panneau (mm)

CONNEXION DES BORNES

Entrée du Capteur

DESCRIPTION DES LED D'ÉTAT

1. Indication de la sortie de contrôle
2. Le DP clignotant indiquera le compte à rebours du temps de délai
3. Indication "ON" (MARCHE) de l'auto-réglage

FONCTIONNEMENT DES TOUCHES

FONCTION	APPUYER SUR LA TOUCHE
MODE OPÉRATEUR
Pour entrer dans le réglage des paramètres
Pour démarrer/arrêter l'auto-réglage PID	Appuyer 6 sec
Pour passer en mode réglage usine	Appuyer 3 sec
MODE DE RÉGLAGE DES PARAMÈTRES
Pour régler la valeur du paramètre
Pour incrémenter la valeur du paramètre.
Pour décrémenter la valeur du paramètre.
Enregistrer le paramètre et quitter.

PRÉCAUTIONS DE SÉCURITÉ

Toutes les codifications, symboles et instructions de sécurité figurant dans ce manuel d'utilisation ou sur l'équipement doivent être strictement suivis pour assurer la sécurité du personnel d'exploitation ainsi que celle de l'instrument.

Si l'équipement n'est pas manipulé de la manière spécifiée par le fabricant, la protection fournie par l'équipement pourrait être altérée.

Lire les instructions complètes avant l'installation et l'utilisation de l'appareil.

Risque de choc électrique.

CONSIGNES D'AVERTISSEMENT

Risque de choc électrique.

1. Pour prévenir le risque de choc électrique, l'alimentation électrique de l'équipement doit être coupée lors du câblage. Ne pas toucher les bornes lorsque l'appareil est sous tension.
2. Pour réduire les interférences électromagnétiques, utiliser un fil de calibre adéquat et des torsions de même taille avec la connexion la plus courte.
3. Le câble utilisé pour la connexion à la source d'alimentation doit avoir une section transversale de 1mm ou plus. Ces fils doivent avoir une capacité d'isolation d'au moins 1,5kV.
4. Lors de l'extension des fils de thermocouple, toujours utiliser des fils de compensation de thermocouple pour le câblage ; pour le type RTD, utiliser un matériau de câblage avec une faible résistance des conducteurs (5 Ω max par ligne) et aucune différence de résistance entre les trois fils.
5. Un meilleur effet anti-bruit peut être attendu en utilisant un câble d'alimentation standard pour l'instrument.

CONSIGNES D'INSTALLATION

1. Cet équipement, de type encastré, fait normalement partie du tableau de commande principal et, dans ce cas, les bornes ne restent pas accessibles à l'utilisateur final après l'installation et le câblage interne.
2. Ne pas laisser de morceaux de métal, de débris de fil ou de fines particules métalliques provenant de l'installation pénétrer dans le produit, car cela pourrait entraîner un danger pour la sécurité qui, à son tour, pourrait mettre la vie en danger ou provoquer un choc électrique pour l'opérateur.
3. Un disjoncteur ou un interrupteur principal doit être installé entre la source d'alimentation et la borne d'alimentation pour faciliter les fonctions "MARCHE" ou "ARRÊT". Cependant, cet interrupteur principal ou disjoncteur doit être installé dans un endroit pratique, normalement accessible à l'opérateur.
4. Utiliser et stocker l'instrument dans les plages de température ambiante et d'humidité spécifiées comme mentionné dans ce manuel.

CONSIGNES D'INSTALLATION MÉCANIQUE

1. Préparer la découpe du panneau avec les dimensions appropriées comme indiqué ci-dessus.
2. Insérer l'unité dans le panneau à l'aide de la pince fournie.
3. L'équipement, une fois installé, ne doit pas se trouver à proximité d'une source de chaleur, de vapeurs caustiques, de vapeur d'huile ou d'autres sous-produits de processus indésirables.
4. Utiliser des bornes à sertir de la taille spécifiée (vis M3.5) pour câbler le bornier. Serrer les vis du bornier avec un couple de serrage de 1,2 N.m.
5. Ne rien connecter aux bornes non utilisées.

ENTRETIEN

1. L'équipement doit être nettoyé régulièrement pour éviter l'obstruction des pièces de ventilation.
2. Nettoyer l'équipement avec un chiffon doux et propre. Ne pas utiliser d'alcool isopropylique ou d'autres agents de nettoyage.
3. Le fusible ne doit pas être remplacé par l'opérateur.

AFFICHAGE DES ERREURS

Lorsqu'une erreur s'est produite, l'affichage indique les codes d'erreur comme ci-dessous.

ERREUR	SIGNIFICATION
	Le capteur n'est pas connecté ou Condition de dépassement de plage ou rupture du capteur
	Connexion du capteur inversée

ACTION CORRECTIVE:
Vérifier le capteur et le câblage d'entrée. Si le problème persiste, remplacer le capteur. Et si le problème n'est toujours pas résolu par l'utilisateur, veuillez contacter le personnel de l'entreprise.

RÉGLAGES D'USINE

PLAGE DES PARAMÈTRES

RÉGLAGE DES PARAMÈTRES

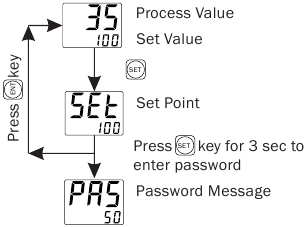

Réglage du Point de Consigne

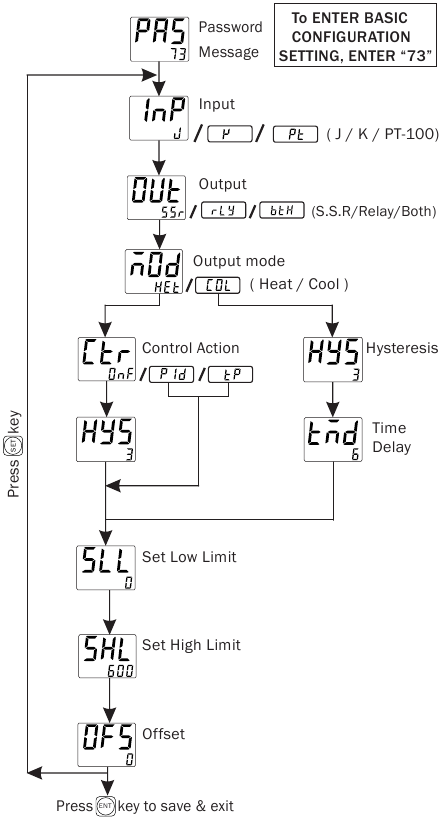

Configuration de Base

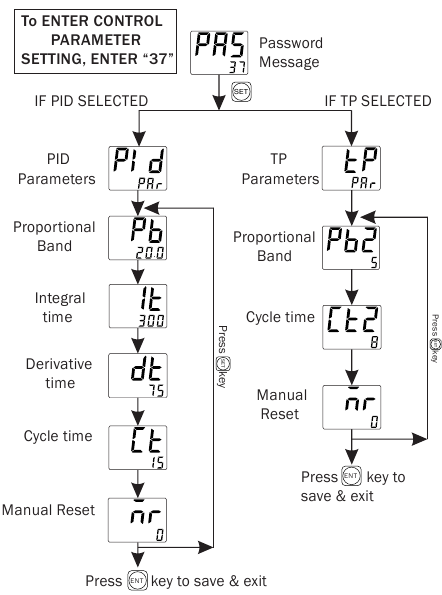

Paramètre de Contrôle

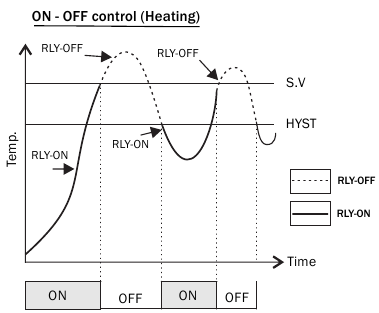

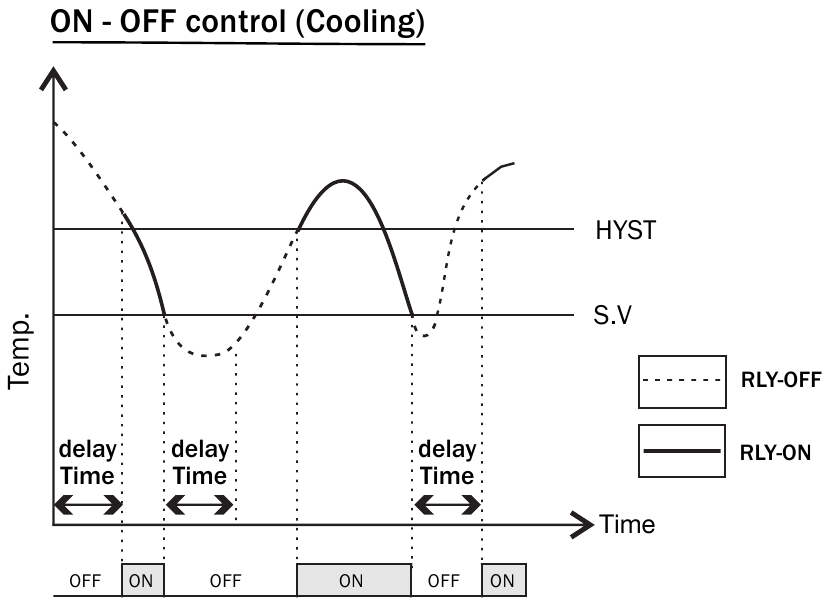

FONCTION DE CONTRÔLE

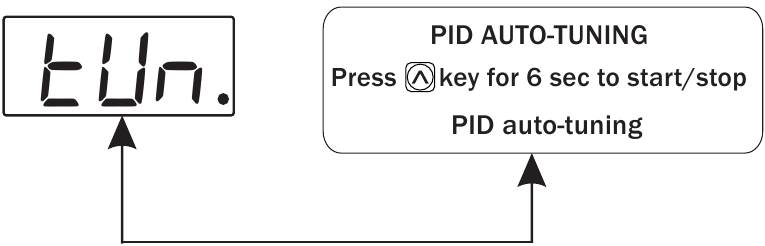

Auto-réglage:-

• La fonction d'auto-réglage calcule et définit automatiquement la bande proportionnelle (Pb), le temps intégral (It), le temps dérivé (Dt) et le temps de cycle selon les caractéristiques du processus.
• La LED de réglage s'allumera "ON" (MARCHE) pendant l'auto-réglage.
• Si l'alimentation est coupée avant la fin de l'auto-réglage, celui-ci redémarrera à la prochaine mise sous tension.


Les spécifications sont sujettes à modification, car le développement est un processus continu,
Pour des informations d'utilisation et un support plus à jour,
Veuillez contacter notre ligne d'assistance : 9978991474/76/82 ou par e-mail à service@multispanindia.com
