Guide de démarrage rapide de la caméra projecteur Eufy Floodlight Camera 2K

Consignes de sécurité

1. Coupez l'alimentation au niveau du fusible ou du disjoncteur avant l'installation.
2. N'installez pas l'appareil à proximité de surfaces inflammables.
3. Un électricien agréé doit installer la caméra projecteur Floodlight Camera.
4. N'utilisez pas l'appareil dans des environnements où la température est trop élevée ou trop basse ; évitez d'exposer l'appareil à la lumière directe du soleil ou à des environnements très humides.
5. La température appropriée pour le produit et ses accessoires est de -20°C à 50°C.

Contenu de la boîte

Mise en route

1. Coupez l'alimentation au disjoncteur de votre maison. Allumez/éteignez les lumières pour vous assurer que l'électricité de votre maison est correctement coupée.


2. Déterminez la zone que vous souhaitez éclairer et où la couverture de la caméra est nécessaire. Installez votre caméra projecteur Floodlight Camera sur le mur avant ou sur un mur latéral de votre maison. Pour obtenir une détection et une couverture lumineuse optimales pour le projecteur et la caméra, installez-la sur un mur latéral si possible. *
   * Le capteur de mouvement est plus sensible aux mouvements traversant le champ de vision de la caméra qu'aux mouvements s'approchant ou s'éloignant du capteur. Nous vous recommandons vivement d'installer la caméra projecteur sur le mur latéral.

Sur le mur latéral :

(Portée de détection accrue pour les mouvements verticaux jusqu'à 26 pieds (8 m))
(Portée de détection accrue pour les mouvements horizontaux jusqu'à 33 pieds (10 m))

Sur le mur avant :

(Se déplacer verticalement vers ou depuis
Se déplacer horizontalement
Portée de détection pour les mouvements verticaux jusqu'à 20 pieds (6 m)
Portée de détection pour les mouvements horizontaux jusqu'à 26 pieds (8 m))

Installation de la boîte de jonction

1. Retirez les bouchons en caoutchouc indiqués dans l'illustration ci-dessous.


2. Faites passer le câble existant à travers le trou.


Si vous n'avez pas de câbles existants à l'extérieur, contactez un électricien agréé pour les faire passer.

3. Installez la boîte de jonction :

• Orientez les deux trous de montage verticalement pour assurer un montage stable.
• Sur les murs en bois, NE PRÉ-PERCEZ PAS de trous. Utilisez les vis fournies pour fixer la boîte de jonction au mur.


• Sur les murs faits de matériaux durs, tels que le stuc, la brique ou le béton, percez des trous avec une mèche de 15/64 de pouce (6 mm), puis insérez les chevilles fournies dans les trous. Utilisez les vis fournies pour fixer la boîte de jonction au mur.

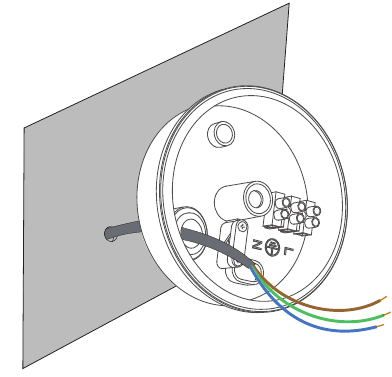

4. Dévissez le boulon avec un tournevis plat. Connectez le fil Neutre (bleu) / Terre (vert / vert et jaune) / Phase (marron) au connecteur de fil Neutre / Terre / Phase de la boîte de jonction, respectivement. Fixez fermement les fils pour éviter qu'ils ne tombent.


Montage de la caméra projecteur Floodlight Camera

Accrocher la caméra projecteur Floodlight Camera
Accrochez la caméra projecteur Floodlight Camera à la boîte de jonction à l'aide du crochet fourni.

Connecter les câbles

1. Connectez le fil de terre de la caméra projecteur Floodlight Camera au fil de terre du connecteur de fil de la boîte de jonction.
2. Connectez le fil de phase / neutre de la caméra projecteur Floodlight Camera au fil de phase / neutre du connecteur de fil de la boîte de jonction, respectivement.


3. Fixez les fils avec un tournevis plat.

Les fils vert / vert et jaune, marron et bleu doivent être connectés aux couleurs correspondantes. Ne jamais intervertir les connexions.

Monter la caméra projecteur Floodlight Camera sur la boîte de jonction

1. Alignez le trou de la boîte de jonction avec l'ouverture de la caméra projecteur Floodlight Camera.
2. Vissez la vis centrale à travers le centre de la caméra projecteur Floodlight Camera pour la monter en position.


3. Recouvrez la vis centrale avec le capuchon de vis central pour éviter qu'elle ne rouille.


Réglage de la caméra projecteur Floodlight Camera

1. Une fois l'installation terminée, desserrez les vis de réglage de la caméra et du projecteur pour ajuster la position de la caméra et de la lumière aux angles souhaités.
2. Serrez fermement les vis pour terminer l'installation.

Rétablissement de l'alimentation

Rétablissez l'alimentation au disjoncteur principal de la maison. Pour confirmer le bon fonctionnement de la caméra projecteur Floodlight Camera, vérifiez l'indicateur LED. S'il clignote en rouge, elle est prête pour la configuration avec l'application Eufy Security.

Si la caméra projecteur Floodlight Camera n'est pas alimentée, coupez le disjoncteur avant de vérifier le câblage de la caméra projecteur Floodlight Camera.

Utilisation de la caméra projecteur Floodlight Camera avec l'application Eufy Security

1. Téléchargez l'application Eufy Security depuis l'App Store (appareils iOS) ou Google Play (appareils Android).




2. Inscrivez-vous pour un compte Eufy Security. Suivez les instructions à l'écran pour connecter la caméra projecteur Floodlight Camera à votre réseau Wi-Fi. Vous pouvez maintenant consulter le flux en direct dans l'application Eufy Security.

La caméra projecteur Floodlight Camera ne peut être utilisée qu'après que votre téléphone et la caméra projecteur Floodlight Camera soient connectés au même réseau sans fil.

Pour le dépannage, consultez la section Aide de l'application Eufy Security.
Référez-vous à l'application pour obtenir des informations sur les différentes indications d'état LED.
